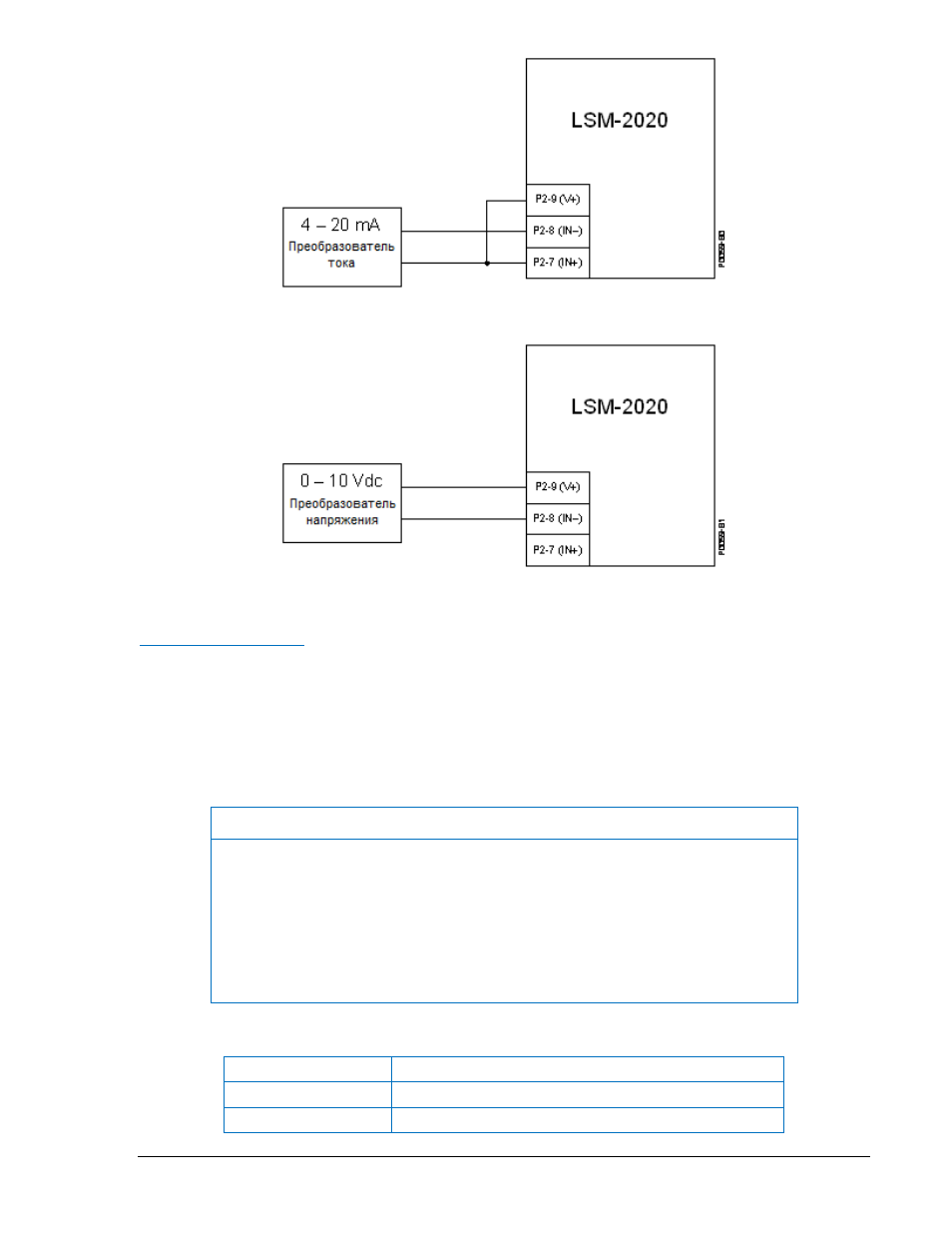

Рисунок 9-4. Аналоговые входы – Подключение входов тока
Рисунок 9-5. Аналоговые входы – подключение входов напряжения
Аналоговые выходы
LSM-
2020 имеет три группы контактов аналоговых выходов: управления регулятором возбуждения,
управления регулятором скорости и линии распределения нагрузки. Выход управления
возбуждением обеспечивает управление уставкой регулятора напряжения генератора. Выход
управления регулятором скорости обеспечивает управление уставкой регулятора скорости
вращения. Генератор использует напряжение линии распределения нагрузки для управления
уставкой регулирования активной мощности генератора. Аналоговые выходы перечислены в
таблице 8-3.
Примечание.
Для выполнения требований стандарта EN 61000-4-6 (Устойчивость
к кондуктивным высокочастотным помехам) провода, подключенные
к клеммам GOV+ и GOV– модуля LSM-2020, должны быть проложены
в стороне от модуля LSM-2020 и касаться только его клемм GOV+ и GOV–.
Если выполнение этого требования невозможно, то для выполнения
соединения следует использовать экранированный кабель или витую пару.
Если используется экранированный кабель, его заземление необязательно.
Если используется витая пара, требуется два оборота на дюйм.
Таблица 9-3. Клеммы аналоговых выходов
Клемма Описание
P2-18 (AVR+)
Выход + регулирования возбуждения
P2-17 (AVR–)
Выход - регулирования возбуждения
9400273990 Bep. X1 DGC-2020 LSM-
2020 (Модуль распределения нагрузки)
9-9
