Инструкция по эксплуатации Basler Electric DGC-2020
Страница 329

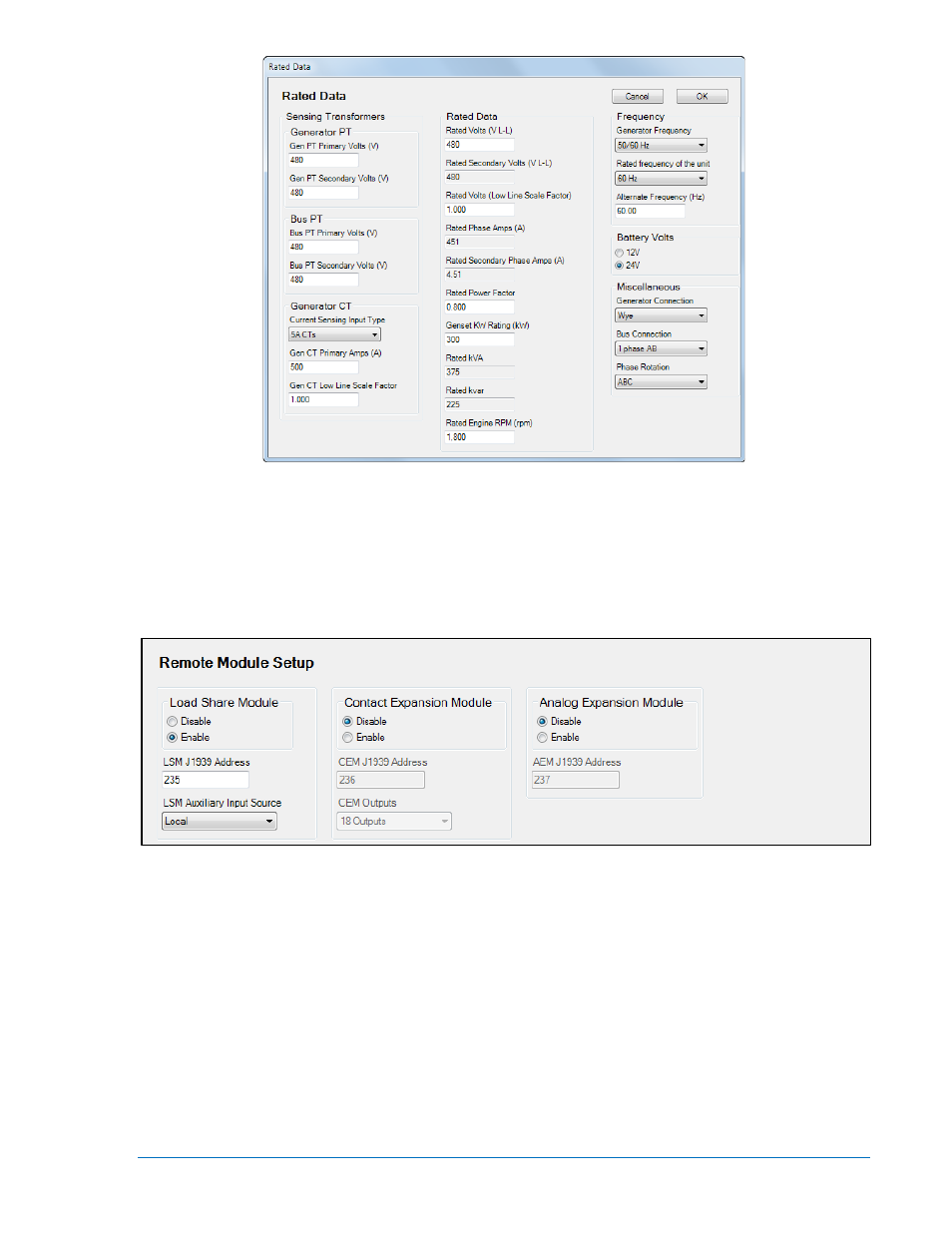

Рисунок 7-5. Проводник по настройкам, Параметры системы, Номинальные данные
Настройка удаленного модуля (Figure 7-6)
Путь навигации на передней панели: SETTINGS > SYSTEM PARAMS > REMOTE MODULE SETUP
(НАСТРОЙКИ > ПАРАМЕТРЫ СИСТЕМЫ > НАСТРОЙКА УДАЛЕННОГО МОДУЛЯ)
Тут включаются дополнительные модули, которые будут использоваться с DGC-2020. Смотрите
соответствующие разделы в инструкции пользователя DGC-2020 по конкретному модулю. Если
модули не используются, все параметры установить в отключенное состояние.
Рисунок 7-6. Экраны проводника настроек, системных параметров, удаленного модуля
Настройки проворачивания (Figure 7-7)
Путь навигации на передней панели: SETTINGS > SYSTEM PARAMS > CRANK SETTINGS
(НАСТРОЙКИ > ПАРАМЕТРЫ СИСТЕМЫ > НАСТРОЙКИ ПРОВОРАЧИВАНИЯ)
1. Crank Disconnect Limit –
параметр определяет порог скорости двигателя в процентах от
номинала при которой отсоединяется стартер.
2. Pre-Crank Delay –
значение указывает выдержку времени перед запуском. Контакт PRE
(предпуск) замкнут все это время. Обычно это необходимо для предварительного разогрева
или предварительной подачи смазки.
3. Prestart Contact Config –
параметр определяет, остается ли реле PRE (предпуск) включенным
после запуска двигателя или отключается.
4. Prestart Rest Configuration –
могут быть ситуации, где требуется, чтобы реле PRE (предпуск)
должно быть замкнуто во время старта двигателя, но разомкнуто во всем или в части времени
перед запуском стартера. Следует сконфигурировать параметр соответственно. См.
9400273990 Bep. X1
DGC-
2020 Установка
7-5
