Страница 154

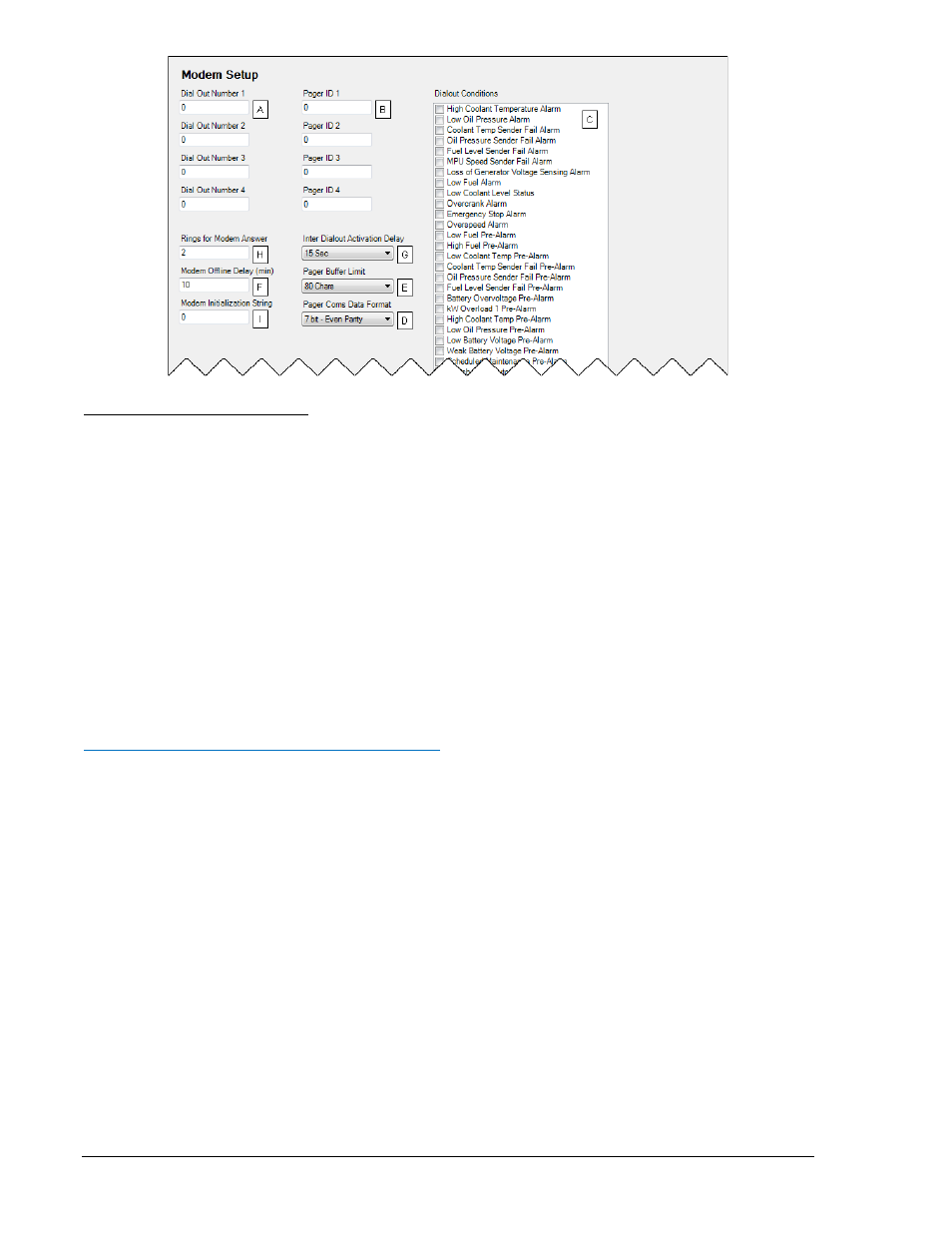

Рисунок 4-23.Настройка модема
A
Dial Out Number (Вызываемый номер): Допускается телефонный номер до 16 цифр.
B
Pager ID (Идентификатор пейджера): Допускается идентификационный номер пейджера до 16
цифр.
C
Modem Dialout
Conditions (Условия набора номера модемом): Выбор условий отсылки
сообщений.
D
Pager Coms Data Format (Формат данных для связи с пейджером): 7 бит – проверка четности
или 8 бит – без проверки четности.
E
Pager Buffer Limit (Лимит буфера пейджера): Регулируется 80 - 200 символов с шагом 40.
F
Modem Offline Delay (Выдержка модема вне сети): Регулируется в диапазоне 1 - 240 мин с
шагом 1 мин.
G
Inter Dialout Activation Delay (Выдержка активации между вызовами): Выдержки 15, 30, 60 или
120 с.
H
Rings for M
odem Answer (Количество вызывных сигналов до ответа модема): Регулируется в
диапазоне 1 - 9 с шагом 1.
I
Modem Initialization String (Строка инициализации модема): Принимает строку инициализации
модема (команду АТ), состоящую из макс. 50 символов. Сведения о допустимых строках
инициализации см. в документации, приложенной к модему.
Настройка модема через переднюю панель
Если нет подключения через USB или Ethernet, то модем можно полностью настроить посредством
передней панели. Для этого перейдите в MAIN MENU SETTINGS COMMUNICATION
MODEM SETUP и введите параметры для Dialout Numbers, Pager IDs, Rings for Answer, Offline
Delay, Dialout Delay, Pager Buffer Limit и Pager Communication Data Format.
После того, как модем правильно настроен, то можно установить соединение между компьютером
с установленным BESTCOMSPlus
®
и DGC-2020.
Настройка RS-485 (опция)
Контроллеры DGC-2020 с опциональным коммуникационным портом RS-485 (номер исполнения
xxxRxxxxx) могут опрашиваться и управляться посредством сети Modbus. Порт RS-485 имеет
настраиваемые параметры – скорость обмена
A
, проверка четности
B
, адрес порта
C
и карта Modbus
для устаревших моделей
D
. Среди фиксированных параметров RS-485 – число бит данных (8) и
стоповых бит (1).
Регистры Modbus дляDGC-2020 перечислены и описаны в приложении B, Modbus.
Параметры порта RS-485 в BESTCOMSPlus
®
показаны на Рисунок 4-24.
