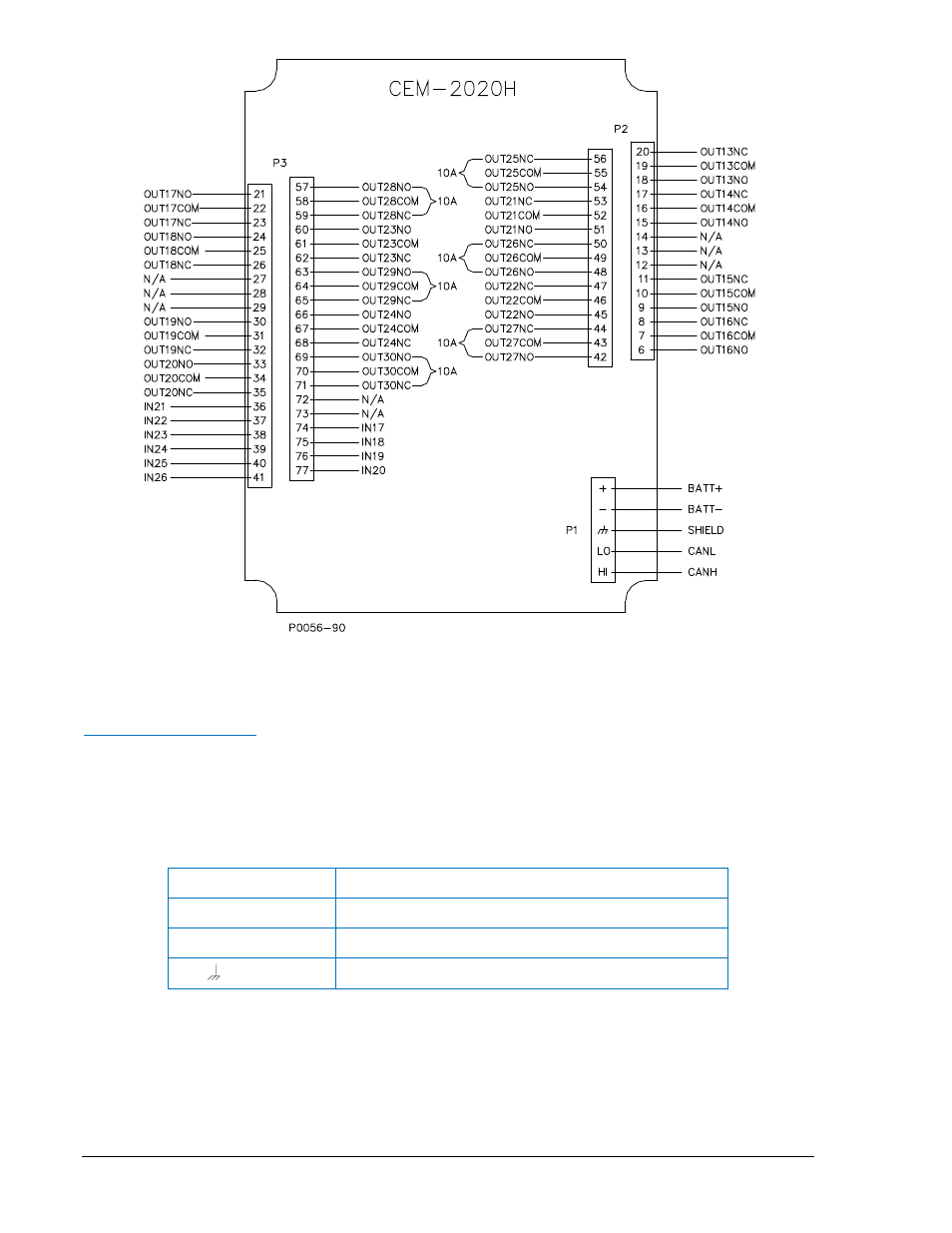

Рисунок 10-4. Клеммы дискретных входов и выходов CEM-2020H
Интерфейс CAN Bus
Эти клеммы предназначены для соединения по протоколу SAE J1939 и обеспечивают
высокоскоростное соединение между дискретным модулем расширения и DGC-2020. Соединение
должно быть выполнено экранированной витой парой. Клеммы интерфейса CAN Bus показаны в
Таблица 10-2. См.также Рисунок 10-5 и Рисунок 10-6.
Таблица 10-2. Клеммы интерфейса CAN Bus
Клемма
Описание
P1- HI (CAN H)
CAN высокий уровень (желтый)
P1- LO (CAN L)
CAN низкий уровень (зеленый)
P1-
(SHIELD)
CAN возврат
10-8
DGC-2020 CEM-2020
(Дискретный модуль расширения)
9400273990 Bep. X1
