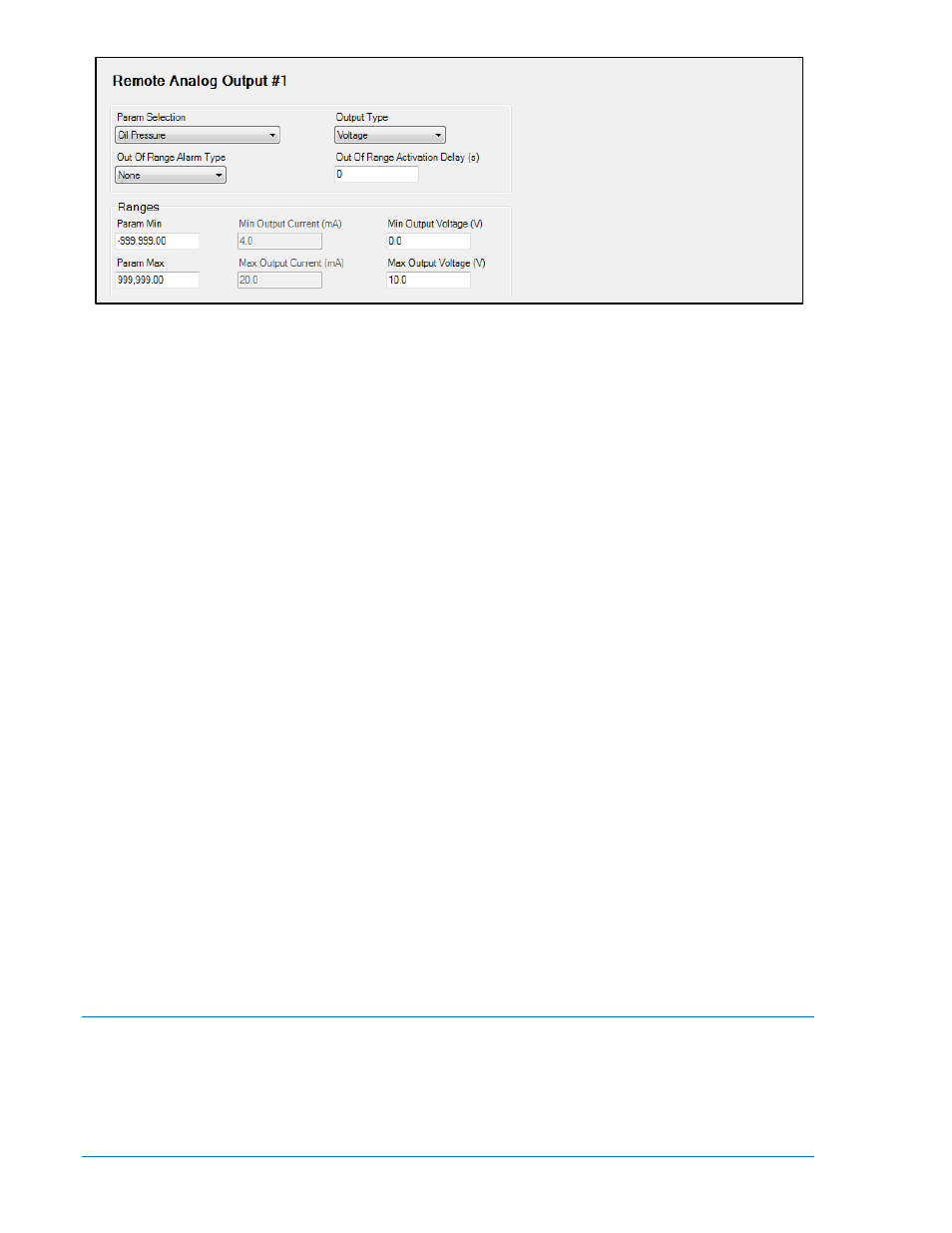

Рисунок 7-35. Экраны проводника настроек, программируемых выходов, удаленных аналоговых
выходов
Конфигурируемые параметры:
1. Parameter Selection –
эта настройка определяет измеренный параметр в DGC-2020 (например,
давление масла, температура охлаждающей жидкости и т.д.), который назначен для управления
аналоговым выходом. Диапазон параметра и диапазон выхода конфигурируются таким образом,
чтобы диапазон измеренного параметра масштабировался к диапазону выхода. Так, когда
измеренный параметр в минимуме диапазона параметра, аналоговый выход должен быть в
минимуме диапазона аналогового выхода. Так же, когда измеренный параметр в максимуме
диапазона параметра, аналоговый выход должен быть в максимуме диапазона аналогового
выхода.
2. Output Type -
выберите Voltage для выхода напряжения 0-10 В или Current для выхода тока 4-20 мА.
3. Out-of-Range Alarm Type –
выберите для аварийной и предупредительной сигнализации, если
измеренный параметр вышел за допустимые пределы, определенные параметрами минимума и
максимума.
4. Out-of-Range Alarm Activation Delay –
этот параметр определяет выдержку времени, с которой
срабатывает предупредительная или аварийная сигнализация выхода за пределы.
5. Parameter Minimum –
настройка определяет минимальное значение измеренного параметра.
6. Parameter Maximum -
настройка определяет максимальное значение измеренного параметра.
7. Min Output Current (mA) –
если тип аналогового выхода (Analog Output Type) установлен в Current,
необходимо ввести значение выходного тока соответствующего минимальному значению
измеренного параметра. Эта настройка отключается, если тип выхода установлен в Voltage.
8. Max Output Current (mA) -
если тип аналогового выхода (Analog Output Type) установлен в Current,
необходимо ввести значение выходного тока соответствующего максимальному значению
измеренного параметра. Эта настройка отключается, если тип выхода установлен в Voltage.
9. Min Output Voltage (V) -
если тип аналогового выхода (Analog Output Type) установлен в Voltage,
необходимо ввести значение выходного напряжения соответствующего минимальному значению
измеренного параметра. Эта настройка отключается, если тип выхода установлен в Current.
10. Max Output Voltage (V) -
если тип аналогового выхода (Analog Output Type) установлен в Voltage,
необходимо ввести значение выходного напряжения соответствующего максимальному значению
измеренного параметра. Эта настройка отключается, если тип выхода установлен в Current.
Управление генераторным выключателем и выключателем
системы
В DGC-2020 заложена возможность автоматического управления генераторным выключателем,
кроме того, пользователь может управлять посредством физического входа выключателем из
программируемой логики BESTlogicPlus. Физические входы также могут быть сконфигурированы
через логику для выполнения команд размыкания и замыкания генераторного выключателя.
DGC-
2020 может автоматически управлять генераторным выключателем при следующих
условиях.
