Следующие параметры выраженные вольтах вторичного напряжения, и номинальные параметры
сопаставленные с ними это номинальное вторичное напряжение (на экране Системные
параметры, Номинальные данные).
•
Пуск защиты максимального напряжения обратной последовательности 47
Параметры защиты от небаланса напряжений BESTCOMSPlus (DGC-2020, Generator Protection,
Voltage, Undervoltage) показаны на Рисунок 4-53.

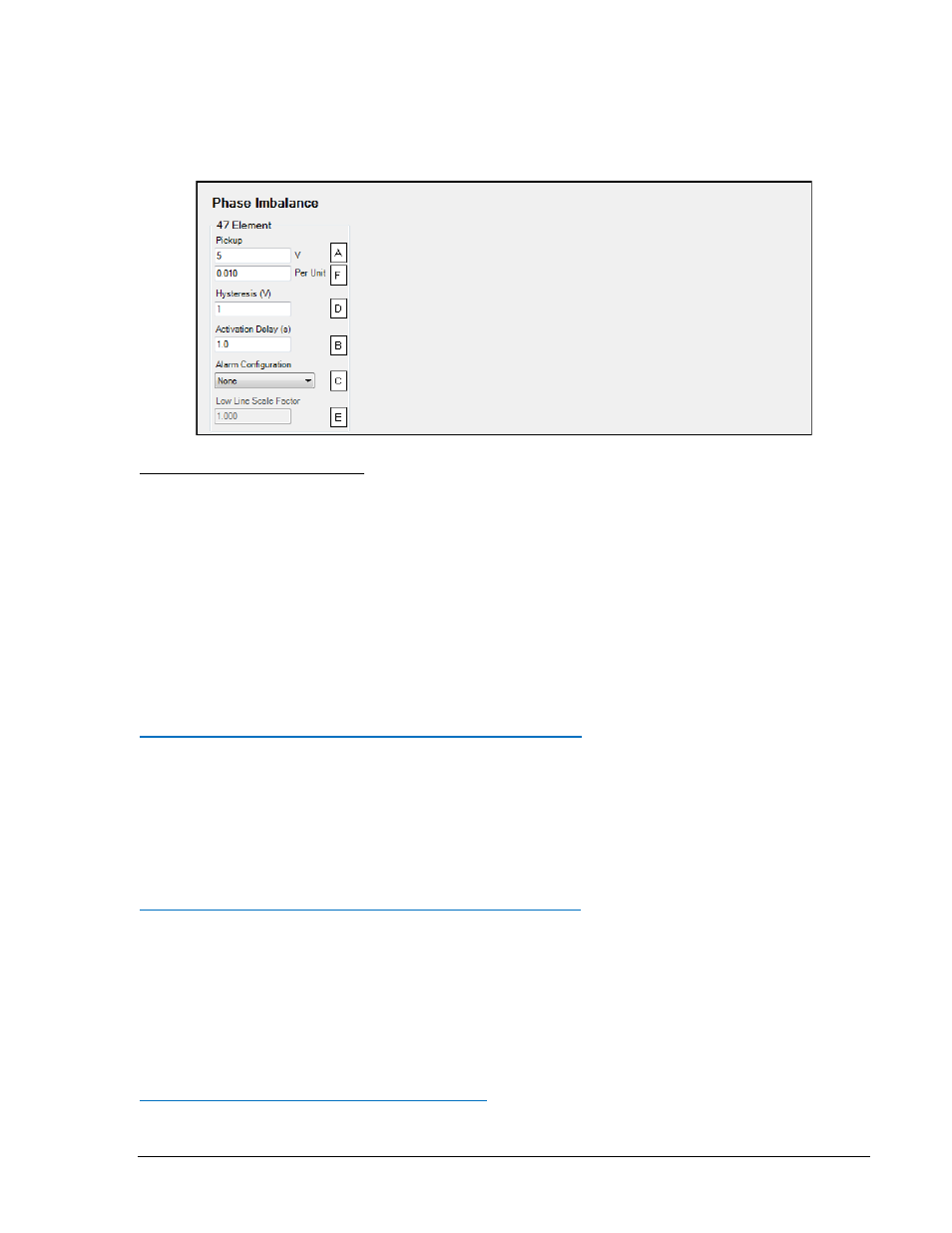

Рисунок 4-53. Параметры защиты от небаланса фаз
A
Pickup
(Срабатывание): Регулируется в диапазоне 5 - 100 В с шагом 1 В.
B
Activation Delay (Выдержка активации): Регулируется в диапазоне 0 - 30 с с шагом 0,1 с.
C
Alarm Configuration (Конфигурация сигналов тревоги): None (нет), Alarm (аварийная), Pre-Alarm
(предупредительная) или Status Only (только статус).
D
Hysteresis (Гистерезис): Регулируется в диапазоне 1 - 5 В с шагом 1 В.
E
Low Line Scale Factor (Коэффициент масштабирования пониженного напряжения в линии):
регулируется от 0.001 до 3 с шагом 0.001.
F
P
ickup (Per Unit) (Срабатывание (для каждого блока)): Диапазон различается в зависимости от
значений собственной настройки блока и связанного параметра номинальных данных.
Защита по частоте (81O/U)
Имеются две группы защитных параметров: один минимальной частоты (81U) и один
максимальной (81O).
Underfrequ
ency (элемент минимальной частоты 81U)
Сигнал минимальной частоты генерируется при снижении частоты генератора ниже уставки 81U
A
в
течение выдержки времени
B
. Возникновение условий срабатывания элемента может
использоваться для запуска предупредительной
C
или аварийной сигнализации
C
(отключение).
Срабатывание защиты также может быть сконфигурировано на срабатывание выходного контакта.
Параметр запрета по напряжению
D
предотвращает срабатывание элемента при запуске
двигателя.
Гистерезис
E
задает частоту возврата защитной функции.
Overfrequency (элемент максимальной частоты 81O)
Сигнал минимальной частоты генерируется при повышении частоты генератора выше уставки
F
в
течение выдержки времени
G
. Возникновение условий срабатывания элемента может
использоваться для запуска предупредительной
H
или аварийной сигнализации
H
(отключение).
Срабатывание защиты также может быть сконфигурировано на срабатывание выходного контакта.
Гистерезис
I
задает частоту возврата защитной функции.
Элемент защиты блокируется, если выбрано значение “None” параметра Alarm Configuration.
Состояние элемента доступно в программируемой логике BESTlogicPlus когда выбрано значение
“Status Only”.
Коэффициент альтернативной частоты
Коэффициент масштабирования альтернативной частоты
J
используется для автоматической
подстройки уставки срабатывания в случаях, когда может использоваться больше, чем одна
9400273990 Bep. X1
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ BESTCOMSPlus
®
4-69
