Инструкции касательно конфигурации и настройки каждого типа программируемого входа и выхода
представлены в следующих параграфах, наряду с инструкциями для включения модулей
расширения.
Включение LSM-2020, CEM-2020 и AEM-2020
Путь навигации на передней панели: SETTINGS > SYSTEM PARAMS > REMOTE MODULE SETUP
(НАСТРОЙКИ > ПАРАМЕТРЫ СИСТЕМЫ > НАСТРОЙКА УДАЛЕННОГО МОДУЛЯ)
Параметры для удаленных входов и удаленных выходов отключены и не могут быть
сконфигурированы в BESTCOMSPlus® до тех пор, пока соответствующие модули не будут
включены. Таким образом, модули расширения подключенные к DGC-2020 должны быть включены
перед тем, как их параметры будут изменяться. См. рисунок 7-21.

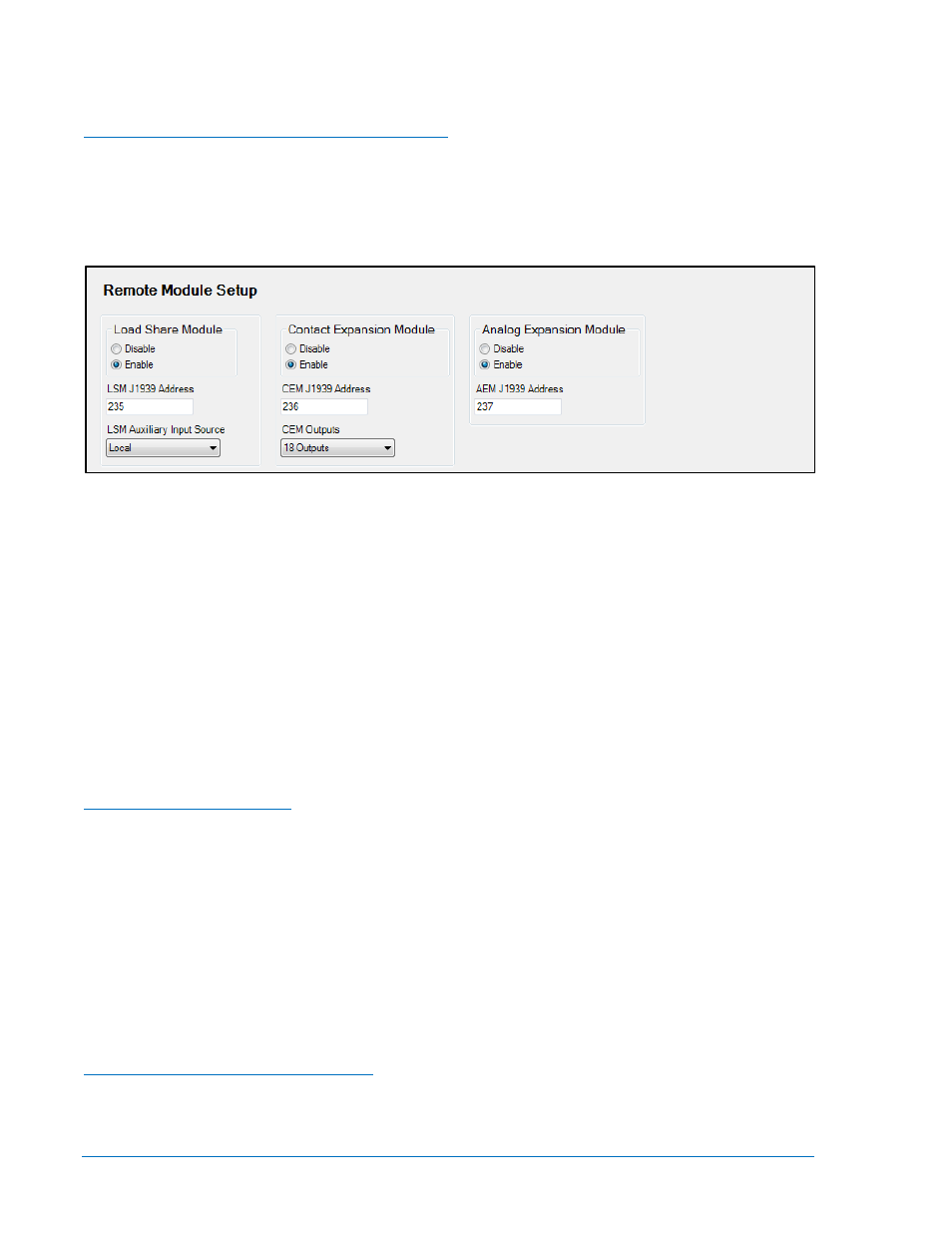

Рисунок 7-21. Экраны проводника настроек, системные параметры, настройка удаленного
модуля
Сконфигурируйте следующие параметры:
1. Load Share Module Enable/Disable –
выберите Enable для включения модуля распределения
нагрузки.
2. LSM J1939 Address –
введите адрес J1939, который используется LSM-2020. Обычно, данный
параметр не должен изменяться, если он уже используется где-нибудь в сети CANbus.
3. Contact Expansion Module Enable/Disable –
выберите Enable для включения дискретного модуля
расширения.
4. CEM J1939 Address –
установите адрес J1939, который используется CEM-2020. Обычно,
данный параметр не должен изменяться, если он уже используется где-нибудь в сети CANbus.
5. CEM Outputs –
эта настройка определяет число выходных реле в CEM-2020. Выберите 18 или
24
. Смотрите диаграмму модификации в разделе 1, Общая информация, в руководстве
пользователя DGC-2020 для определения числа выходных реле (18 или 24) в CEM-2020.
Программируемые входы
Программируемые входы состоят из:
•
Контактные входы в DGC-2020.
•
Программируемые функции в DGC-2020. Программируемые функции позволяют определить
часть входов для выполнения определенных функций. Например, вход может быть выбран для
выполнения функции автоматического перехода ATS или индикации о низком уровне топлива.
•
Удаленные входы LSM в LSM-2020. В LSM-2020 имеется один аналоговый вход.
•
Удаленные дискретные входы в CEM-2020.
•
Удаленные аналоговые входы в AEM-2020.
•
Удаленные входы RTD в AEM-2020.
•
Удаленные входы термопар в AEM-2020.
Инструкции по конфигурированию:
Конфигурирование контактных входов на DGC-2020.( См. рисунок 7-22.)
Путь навигации на передней панели: SETTINGS > PROGRAMMABLE INPUTS > CONFIGURABLE
INPUTS (НАСТРОЙКИ > ПРОГРАММИРУЕМЫЕ ВХОДЫ > КОНФИГУРИРУЕМЫЕ ВХОДЫ)
