того, работает ли машина или стоит. (2) При ненулевой выдержке времени, мониторинг по порогам
включается по истечении заданной выдержки времени после того, как процесс пуска будет
завершен.
Каждый вход термопары может быть индивидуально сконфигурирован на аварийную или
предупредительную сигнализацию или только на статус D при снижении входного сигнала ниже
заданного порога E . Настраиваемая выдержка времени F задерживает сигнализацию после
пересечения входной величиной заданного порога.
Удаленные входы термопар отключены, если выбрано значение “None”.
Удаленные входы термопар используются в программируемой логике BESTlogicPlus путем выбора
их из группы входов/выходов в BESTlogicPlus. За дополнительной информацией см. раздел 5,
Программируемая логика BESTlogicPlus.
Состояние удаленных входов термопар доступно в программируемой логике BESTlogicPlus когда
выбрано значение “Status Only”.

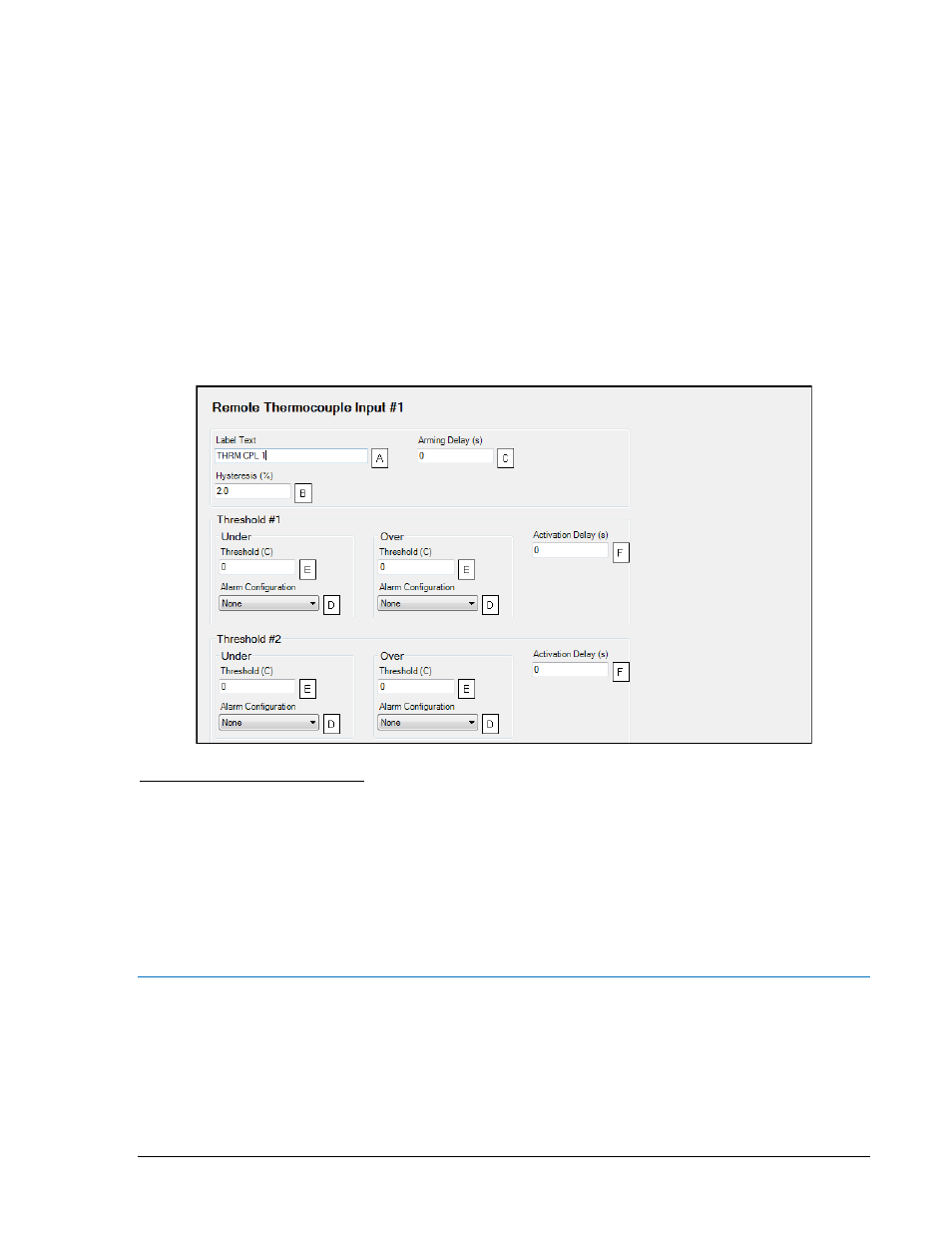

Параметры удаленных входов термопар BESTCOMSPlus
® (DGC-2020, Programmable Inputs,
Remote Thermocouple Inputs) показаны на Рисунок 4-40. Показан вход термопары #1.
Рисунок 4-40. Параметры удаленных входов термопар
A
Label Text
(Текст метки): Строка максимум 16 символов.
B Hysteresis (Гистерезис): Регулируется в диапазоне 0 - 100 % с шагом 0,1%.
C Arming Delay (Выдержка срабатывания): Регулируется в диапазоне 0 - 300 с с шагом 1с.
D Alarm Configuration (Конфигурация сигналов тревоги): None (нет), Alarm (аварийная), Pre-Alarm
(предупредительная) или Status Only (только статус).
E Threshold (Порог): Регулируется в диапазоне 32 - 2507°F с шагом 1°F или 0 - 1375°C с шагом
1
°C.
F Activation Delay (Выдержка активации): Регулируется в диапазоне 0 - 300 с с шагом 1с.
Программируемые выходы
Программируемые выходы DGC-2020 включают в себя четыре программируемых пользователем
выходных реле при номере исполнения xxAxxxxxx и двенадцать при номере xxBxxxxxx.
Дополнительно могут быть добавлены 24 выходных контакта с помощью опционального модуля
CEM-
2020 (дискретного модуля расширения). Опциональный CEM-2020H (дискретного модуля
расширения с реле повышенной мощности) имеет 18 выходных контактов.
Выходные контакты
Всем выходам можно задать значимые имена A
.
