Рисунок 4-25. системные параметры -36, Рисунок 4-26. номинальные данные -36 – Инструкция по эксплуатации Basler Electric DGC-2020
Страница 158

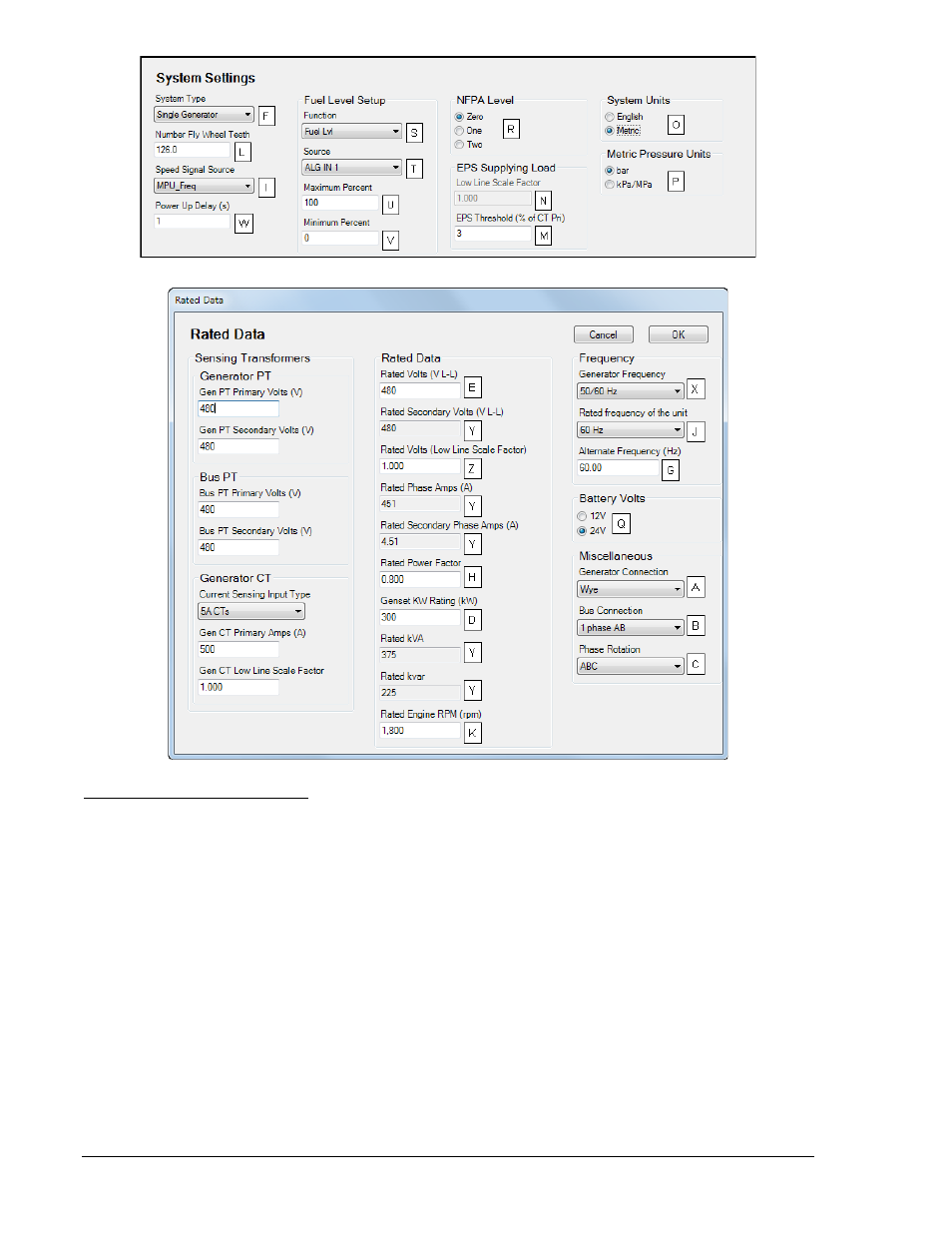

Рисунок 4-25. Системные параметры
Рисунок 4-26. Номинальные данные
A
Generator Connection (подключение к генератору): Delta (треугольник), Wye (звезда), 1-Phase A-
B, 1-Phase A-
C или Grounded Delta (заземленный треугольник).
B
Bus Connection (Соединение с шиной): Single-Phase or Three-Phase
C
Phase Rotation (Порядок чередования фаз): ABC or ACB.
D
Genset kW Rating (Номинальная мощность генератора в кВт): Регулируется в диапазоне 5 -
9999 кВт с шагом 1 кВт.
E
Rated Volts (Номинальное напряжение): Регулируется в диапазоне 1 – 99,999 В с шагом 1 В.
F
System Type (Тип системы): Один генератор или множество генераторов.
G
Alternate Frequency (Альтернативная частота): Регулируется в диапазоне от 10 до 450 Hz с
шагом 0.01 Гц.
H
Rated Power Factor (Номинальный коэффициент мощности: Регулируется в диапазоне –1 … +1
с шагом 0,0001.
I
Speed Signal Source (Источник сигнала скорости): MPU, Gen Freq (Частота генератора) или
MPU Freq. (Частота MPU)
J
Rat
ed Frequency (Номинальная частота): 50/60 или 400 Гц.
K
Rated Engine RPM (Номинальная частота оборотов двигателя): Регулируется в диапазоне 750
-
3600 мин
-1
с шагом 1 мин
-1
.
L
Number Fly Wheel Teeth (Количество зубцов маховика): Регулируется в диапазоне 1 - 500 с
шагом 0.1.
4-36
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ BESTCOMSPlus
®
9400273990 Bep. X19400273990 Bep. X1
