Композиция BESTlogic™Plus
Существует три главные группы объектов, используемых для программирования BESTlogicPlus.
Эти три группы I/O (входы/выходы), Components (компоненты) и Elements (элементы). Детальная
информация по этим объектам используемая для программирования BESTlogicPlus, приведена в
параграфах Программирование BESTlogicPlus.
I/O (входы/выходы)
Эта группа содержит Input Objects (входные объекты), Output Objects (выходные объекты), Alarms
(сигналы), Pre-Alarms (предупредительные сигналы), Senders (датчики) и Logic Control Relays
(логические реле управления). В таблице 5-1 перечислены названия и описания объектов группы
I/O
(входы/выходы)

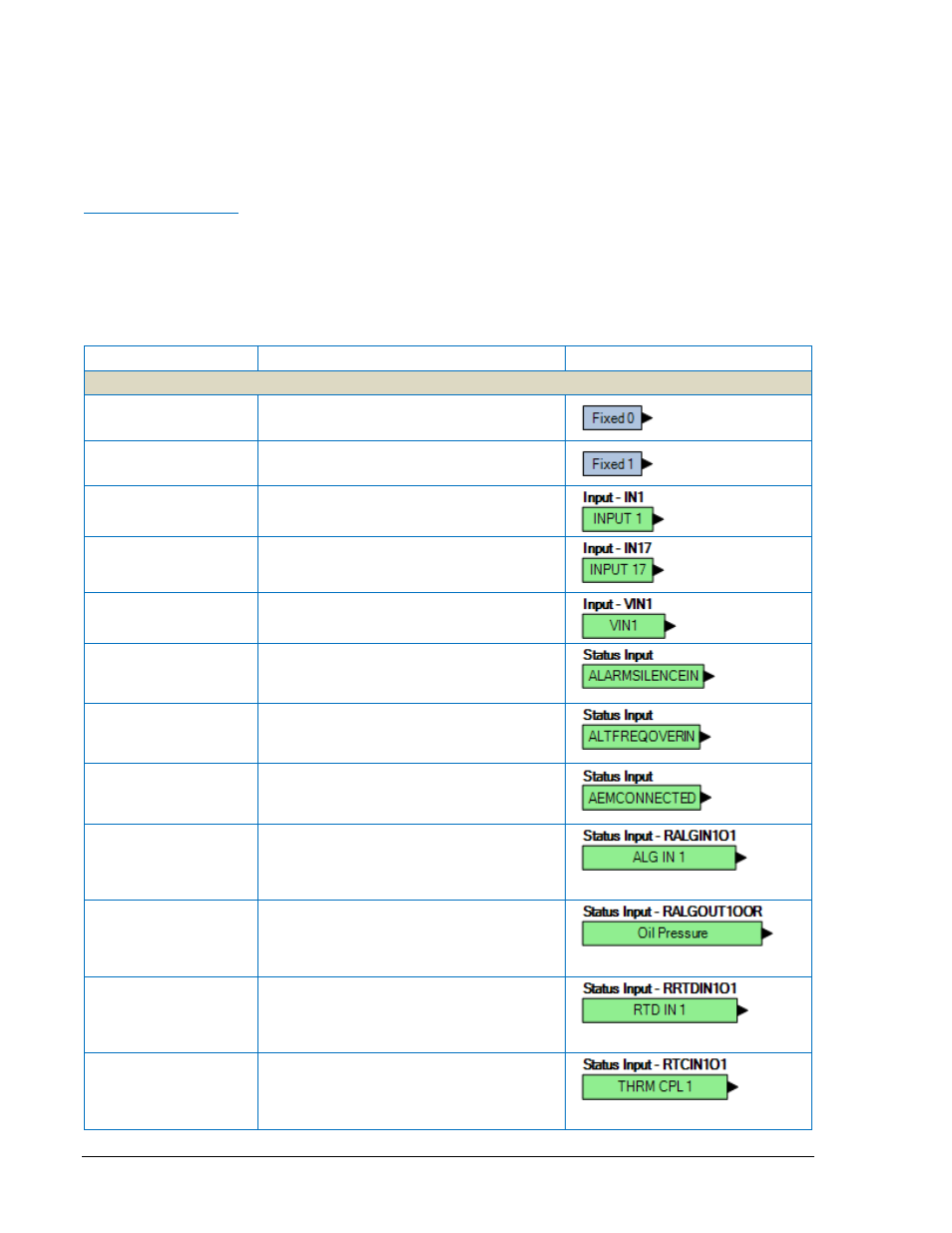

Таблица 5-1. Группы I/O, названия и описания
Имя
Название
Символ
Входные объекты
Logic 0
(логический
ноль)
Всегда FALSE (0).
Logic 1
Всегда TRUE (1).
Физические входы
IN1 - IN16
TRUE когда физический вход активен.
Удаленные входы
IN17 - IN26
TRUE когда удаленный вход активен.
(Доступно при подключенном модуле CEM-
2020.)
Виртуальные входы
VIN1 - VIN4
TRUE когда виртуальный вход активен.
Состояние входа
Сигнализация без
звука
TRUE когда логический элемент Alarm
Silence в TRUE или кнопка Alarm Silence на
передней панели нажата.
Состояние входа
Блокировка
переменной частоты
TRUE
когда логический элемент Alternate
Frequency Override в TRUE.
Вход состояния
Аналоговый модуль
расширения
Аналоговый
модуль
расширения
подключен.
TRUE
когда
AEM-2020
подключен к DGC-2020.
Аналоговый модуль
расширения
Удаленные аналоговые
входы 1-8
TRUE когда Over 1, Over 2, Under 1, Under 2
или Out of Range сконфигурированы только
на состояние и порог достигнут. (Показано
достижение порога Over 1.)
Аналоговый модуль
расширения
Удаленные аналоговые
выходы 1-4
TRUE
при
обрыве
присоединения
аналогового выхода и аварийном сигнале
Out of Range, сконфигурированном только
на состояние.
Аналоговый модуль
расширения
Удаленные входы
термодатчиков 1-8
TRUE когда Over 1, Over 2, Under 1, Under 2
или Out of Range сконфигурированы только
на состояние и порог достигнут. (Показано
достижение порога Over 1.)
Аналоговый модуль
расширения
Удаленные входы
термопар 1-2
TRUE когда Over 1, Over 2, Under 1, Under 2
или Out of Range сконфигурированы только
на состояние и порог достигнут. (Показано
достижение порога Over 1.)
5-2
