15.
Далее, нажмите на вкладку I/O и перетащите выбранные дискретные выходы на главную
логическую схему. Подключите блоки Governor и AVR к соответствующим выходам. На этом
настройка автоматического синхронизатора завершена. См. рисунок 7-53

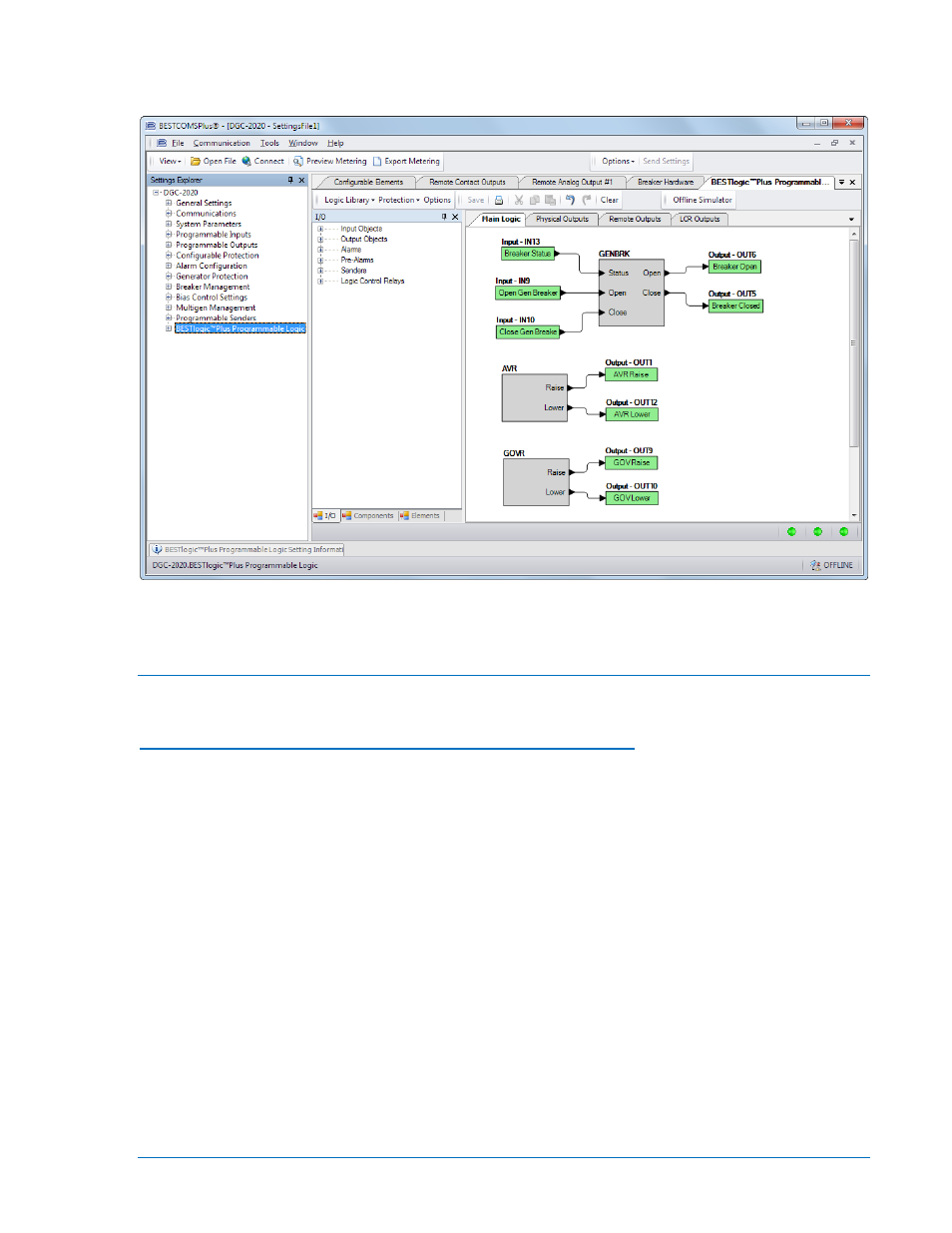

Рисунок 7-53. Проводник настроек, программируемая логика BESTlogicPlus (Шаг 15)
Настройте DGC-2020 и LSM-2020 для распределения нагрузки
и управления активной мощностью
Следующие параграфы обеспечивают информацию по процедуре настройки распределения
нагрузки и управления реактивной мощностью с использованием DGC-2020 и LSM-2020.
Обзор распределения нагрузки и принцип работы DGC-2020
Распределение нагрузки необходимо, когда множество генераторов подключено к шинам, но шины
работают автономно на нагрузку. Такая система называется автономной. Распределение нагрузки
осуществляется путем перевода всех регуляторов скорости в режим статизма; однако, при
снижении скорости вращения, скорость системы и частота напряжения может не поддерживаться
жестко. Клапан может быть подстроен для того, чтобы добиться желаемой скорости, но если
нагрузка постоянно меняется, то удержать постоянной скорость становится очень сложно.
В системах где отклонение скорости и частоты проблематично, управление функции статизма не
является подходящим методом распределения нагрузки.
Изохронное (с постоянной скоростью) распределение нагрузки может быть выполнено
с использованием линии системы распределения нагрузки. Электроника распределения нагрузки
обеспечивает подгонку через аналоговые входы регуляторов скорости для выполнения
распределения активной мощности между машинами. В таких системах, все машины
распределяют нагрузку пропорционально их мощности. Кроме того, многие устройства
распределения нагрузки включают функцию подгонки скорости, которая активно управляет
скоростью каждого генератора в автономной системе для удерживания необходимой частоты.
Ядром системы распределения нагрузки является линия распределения нагрузки. Напряжение
в линии распределения нагрузки находится между некоторым минимальным значением,
индицирующим, что система не загружена, и некоторым максимальным значением, которое
указывает на полную загрузку. Путем измерения напряжения в линии, пользователь может
определить нагрузку системы. Если напряжение находится посередине между минимальным
и максимальным значением, то система загружена в среднем на 50% от установленной мощности.
