Путь навигации на передней панели: SETTINGS > BREAKER MANAGEMENT > BREAKER
HARDWARE (НАСТРОЙКИ > УПРАВЛЕНИЕ ВЫКЛЮЧАТЕЛЯМИ > ОБОРУДОВАНИЕ
ВЫКЛЮЧАТЕЛЕЙ)

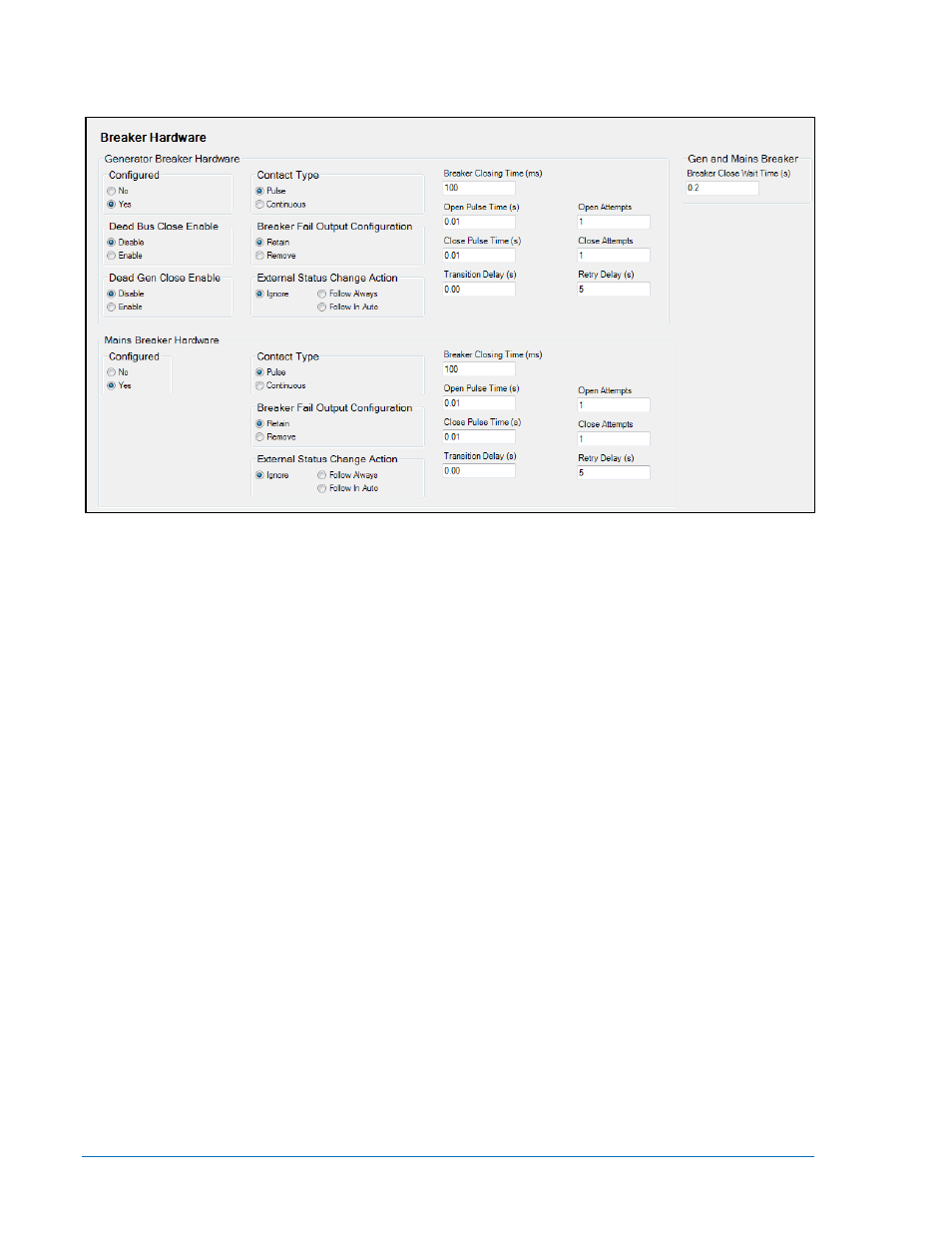

Рисунок 7-64. Экраны проводника настроек, управление выключателем, выключателя
а. Установите параметры перехода при аварии в системе: (Рисунок 7-65)
Путь навигации на передней панели: SETTINGS > BREAKER MANAGEMENT >
BREAKER HARDWARE > MAINS FAIL TRANSFER (НАСТРОЙКИ > УПРАВЛЕНИЕ
ВЫКЛЮЧАТЕЛЯМИ > ОБОРУДОВАНИЕ ВЫКЛЮЧАТЕЛЕЙ > ПЕРЕКЛЮЧЕНИЕ ПРИ
СБОЕ СЕТЕВОГО ЭЛЕКТРОПИТАНИЯ)
i.
Включите Mains Fail Transfer
ii.
Установите задержку перехода и возврата (Transfer и Return)
iii.
Установите максимальное время перехода (Max Transfer Time). Это
максимальная величина времени, за которую должен быть выполнен переход.
Если это время превышено, то выводится предупредительный сигнал о
неуспешном переходе.
iv.
Сконфигурируйте тип перехода при отказе основного источника на размыкание
или замыкание. При переходе с размыканием, генератор не подключен
напрямую к сети в любой момент времени. При переходе с замыканием, когда
нагрузка подключается от генератора к сети, генератор синхронизируется с
сетью, замыкается выключатель сети, затем отключается генераторный
выключатель при этом генератор должен быть разгружен или достигнуто
максимальное время параллельной работы.
v.
Установите максимальное время параллельной работы, если переход
сконфигурирован на замыкание. Это максимальная величина времени в
течение которого генератор может работать параллельно с сетью, т.е. нагрузка
подключается с генератора на сеть.
vi.
Установите контроль фазы во включенное или отключенное состояние, если
переход сконфигурирован на размыкание. Если данная функция включена,
DGC-
2020 начинает переход размыканием, нагрузка подключается от
генератора в сеть тогда, когда фаза напряжения генератора и сети совпадает.
Такой способ включения является более благоприятным по сравнению с
включением при произвольной разности фазовых углов.
