Инструкция по эксплуатации Basler Electric DGC-2020
Страница 197
Параметр
Описание
Описание
K
Постоянная
Минимальная выдержка времени. Фиксированное
значение 0,028.
T
R
Время возврата
Существенна при включенном интегральном
возврате.
R
Специфический
коэффициент
Действует на скорость интегрального возврата.
Q
Экспонента деноминатор
для конкретной кривой.
Определяет крутизну характеристики. С
увеличением значения увеличивается крутизна
кривой.
Параметры программируемой кривой (P)
Коэффициенты кривой
J
вводятся с помощью BESTCOMSPlus. В Таблица 4-7 перечислены
параметры программируемой кривой.
Таблица 4-7. Коэффициенты программируемой кривой
Параметр
Диапазон
Шаг изменения
По умолчанию
A
0 - 600
0.0001
0.2663
B
0 - 25
0.0001
0.0339
C
0 - 1
0.0001
1.0000
N
0.5 - 2.5
0.0001
1.2969
Q
0.1 - 10
0.0001
1.0000
R
0 - 30
0.0001
0.5000
Для задания параметров времятоковой кривой следует открыть ветвь Generator Protection/Current
и выбрать максимальный токовый элемент. Выберите P из выпадающего меню Curve и введите
вычисленные коэффициенты.
Коэффициенты программируемой кривой можно ввести только при выборе кривой типа Р.

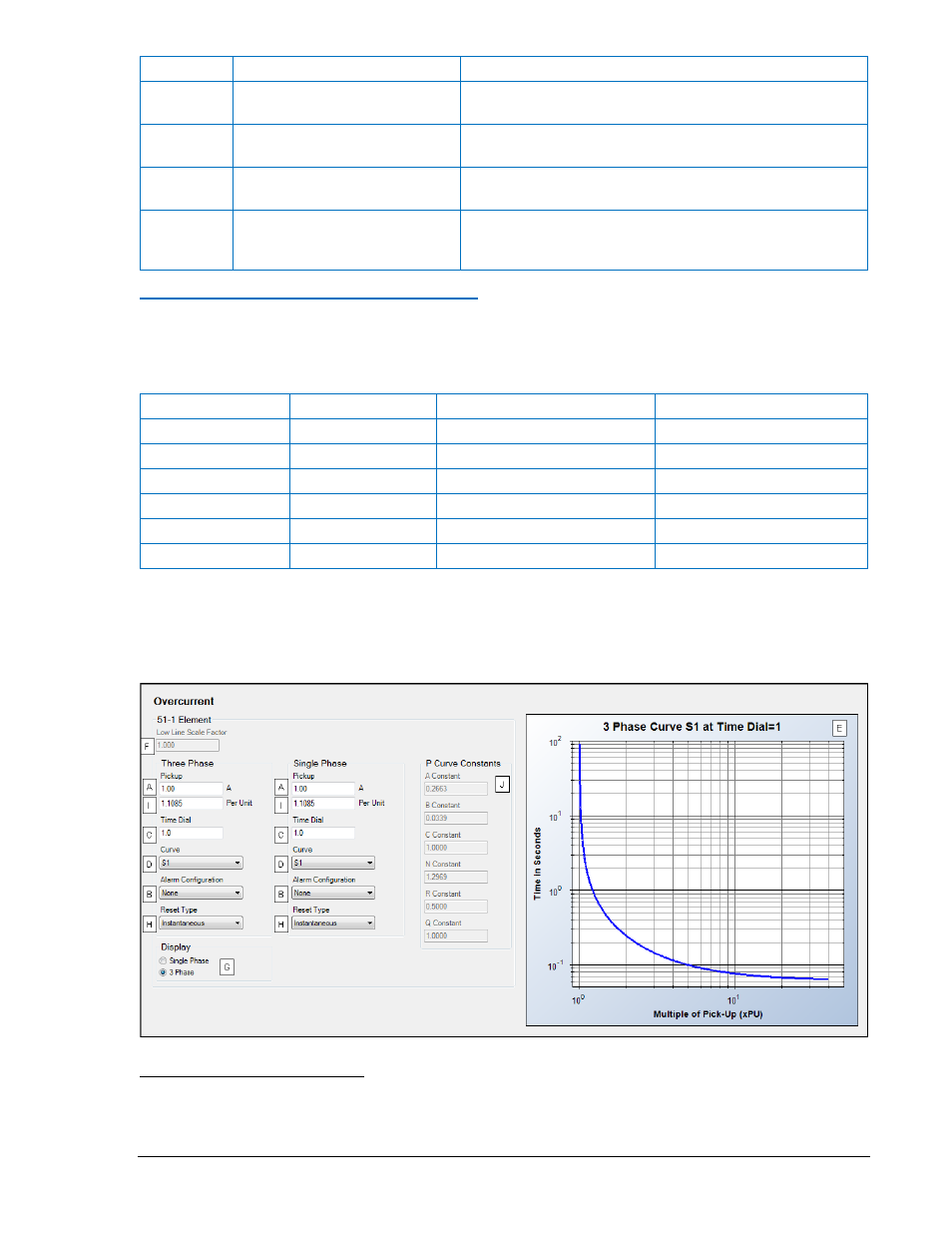

Рисунок 4-58. Параметры максимальной токовой защиты
A
Pickup (Срабатывание): Регулируется в диапазоне 1 – 20 А при номинальном токе входов 5 А
(номер исполнения 5xxxxxxxx) или 0 – 4 А при номинальном токе входа 1 А (номер исполнения
1xxxxxxxx).
