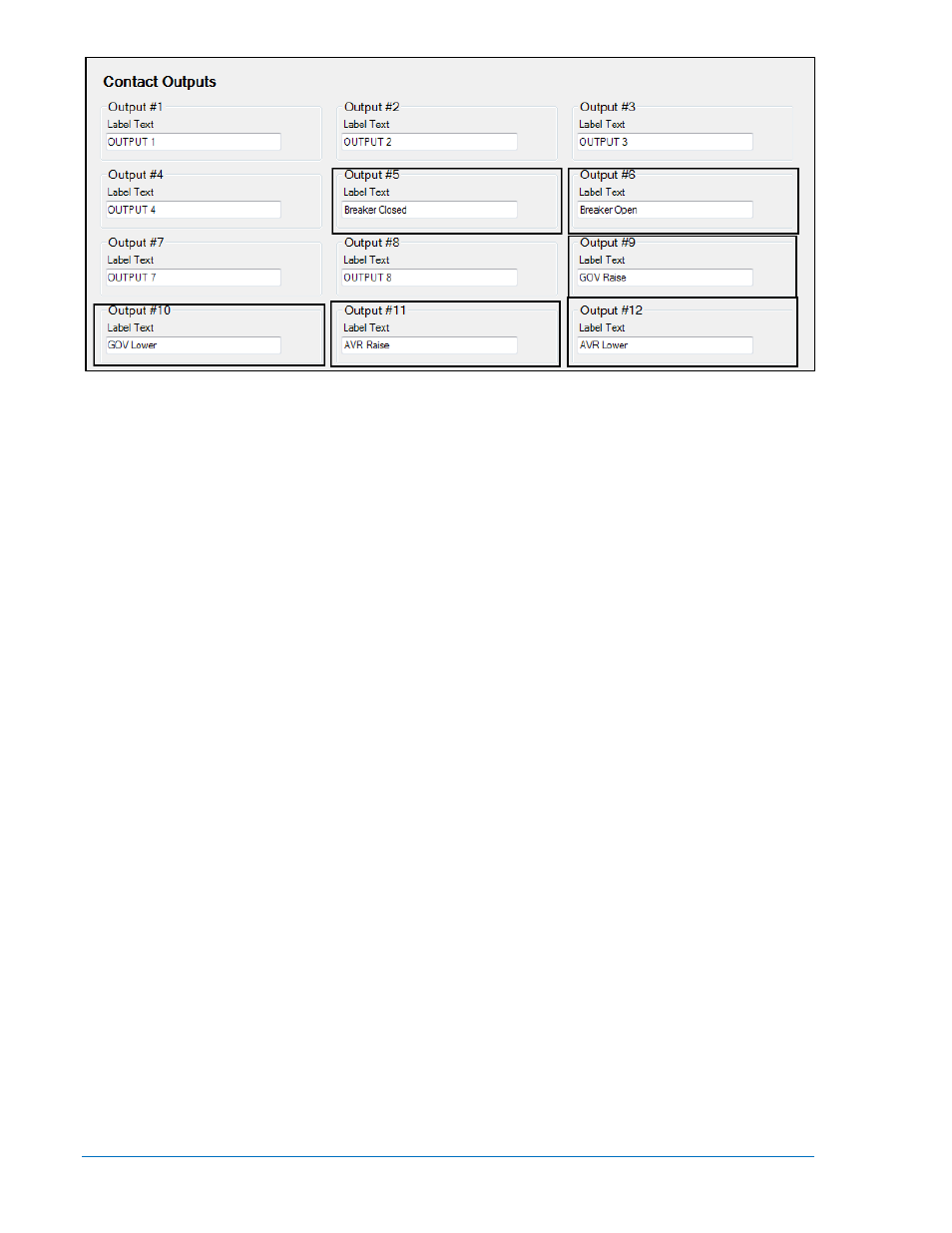

Рисунок 7-42. Экраны проводника настроек, программных выходов, контактных выходов

Нажмите на Breaker Management затем Breaker Hardware. На этом экране screen (рисунок 7-43),

введите следующие параметры:

Путь навигации на передней панели: SETTINGS > BREAKER MANAGEMENT > BREAKER

HARDWARE (НАСТРОЙКИ > УПРАВЛЕНИЕ ВЫКЛЮЧАТЕЛЯМИ > ОБОРУДОВАНИЕ

ВЫКЛЮЧАТЕЛЕЙ)

а. Это временной интервал, за который предполагается должен произойти переход от

разомкнутого состояния выключателя к замкнутому и наоборот. Если не изменится

состояние выключателя за это время, то будет выдано сообщение об отказе

выключателя, либо генераторного выключателя при замыкании (Gen Breaker Close Fail)

или размыкании (Gen Breaker Open Fail), либо выключателя системы при замыкании

(Mains Breaker Close Fail) или размыкании (Mains Breaker Open Fail).

б. Generator Breaker (Генераторный выключатель):

Включите параметр замыкания выключателя на шины без напряжения, если

есть такая необходимость.

ii.

Установите тип контактов и количество импульсов для импульсного контакта.

iii.

Установите время замыкания выключателя. Это время используется для

предварительного синхронизатора для расчета угла опережения прохода

напряжения через 0 с целью заблаговременной подачи команды на замыкание

выключателя.

в. Mains Breaker (Выключатель системы).

Установите выключатель системы как сконфигурированный, если он

используется, в ином случае оставьте выключатель не сконфигурированным.

ii.
