Страница 174
Выходные контакты используются в программируемой логике BESTlogicPlus путем выбора их из
группы входов/выходов в BESTlogicPlus. За дополнительной информацией см. раздел 5,
Программируемая логика BESTlogicPlus.
Параметры выходных контактов в BESTCOMSPlus
®
(DGC-2020, Programmable Outputs, Contact
Outputs) показаны на Рисунок 4-41.

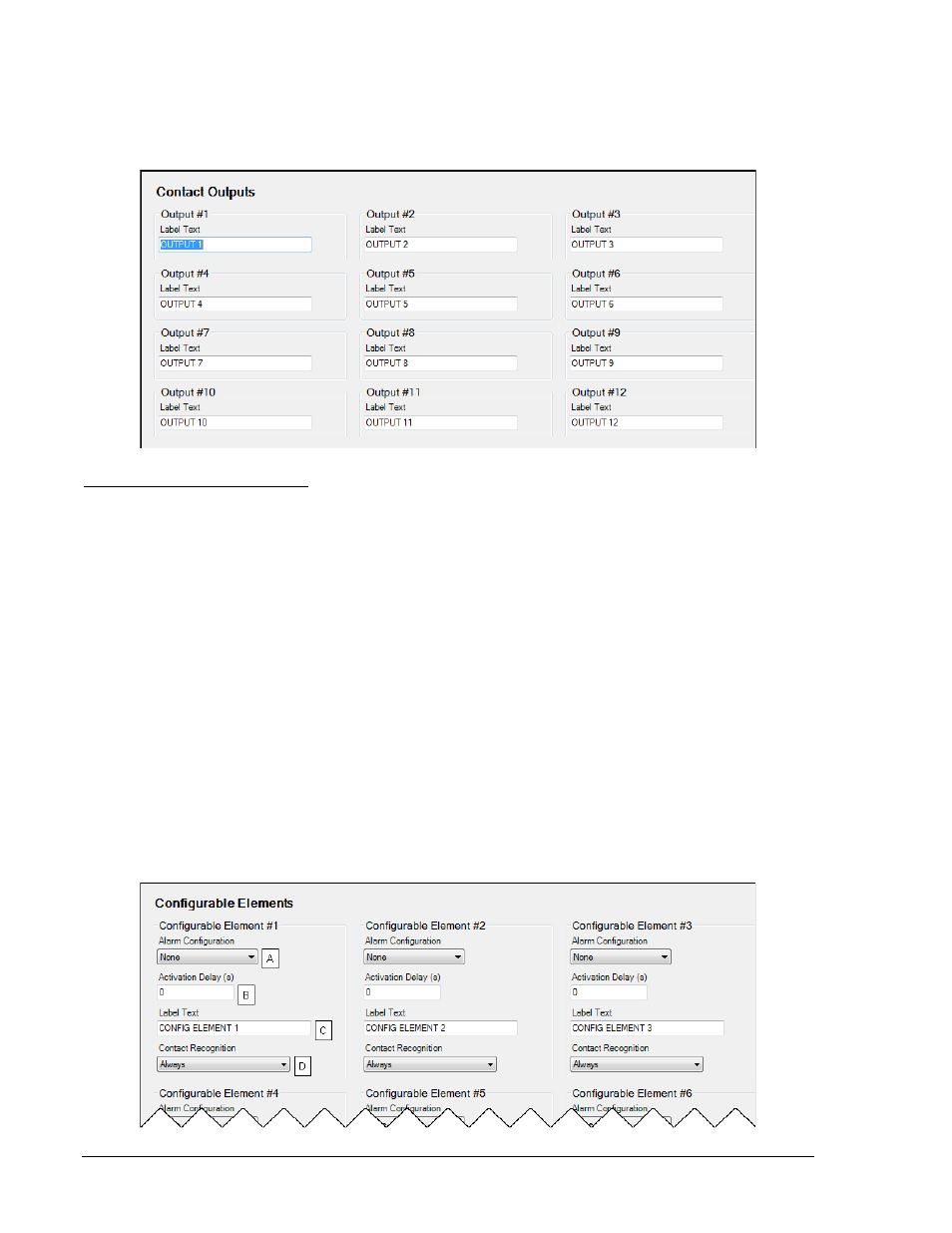

Рисунок 4-41. Параметры выходных реле
A
Label Text:
Строка максимум 16 символов.
Конфигурируемые элементы
Конфигурируемые элементы присоединяются в логической схеме как выходы. Элементы
используются в программируемой логике BESTlogicPlus путемих выбора в группе элементов в
BESTlogicPlus
. Для получения более детальной информации, см. раздел 5, Программируемая
логика BESTlogicPlus. Каждый из восьми элементов может быть индивидуально сконфигурирован
на аварийную или предупредительную сигнализацию
A
. Настраиваемая выдержка времени
B
может
быть установлена на распознание сигнала. По умолчанию, элементы ни на что не воздействуют.
Каждому элементу может быть присвоено значимое имя
C
. При использовании элемента в
сигнализации, его название будет отображаться в сообщении и в журнале событий DGC-2020.
Элементы могут быть активны
D
всегда или только при работающей машине. Состояние
конфигурируемого элемента может использоваться в программируемой логике BESTlogicPlus при
выбранном значении “None” параметра Alarm Configuration. Состояние конфигурируемого
элемента может быть использовано как логический вход для управления другими логическими
элементами в программе, аналогично логически управляемым реле. В дополнение, состояние
конфигурируемого элемента может использоваться для инициализации модемного сообщения,
которое отобразит заданное имя элемента.
Параметры для конфигурируемых элементов BESTCOMSPlus (DGC-2020, Programmable Outputs,
Configurable Elements) показаны на Рисунок 4-42.
Рисунок 4-42. Параметры конфигурируемых элементов
4-52
