окне вырабатывается сигнал на замыкание генераторного выключателя. Опережающий тип
автоматического синхронизатора управляет разницей частот между генератором и шинами.
Синхронизатор рассчитывает время замыкания выключателя, чтобы после подачи импульса на
замыкание генераторный выключатель замкнулся, когда фазовый угол между напряжениями будет
равен 0. Этот расчет учитывает скорость изменения скольжения, время замыкания выключателя и
разницу фазовых углов.
Для того, чтобы минимизировать эффект задержки связи с входами-выходами при синхронизации,
рекомендуется, чтобы использовались входы-выходы на DGC-2020, вместо удаленных входов-
выходов на CEM-2020 для управления замыканием и размыканием генераторного выключателя,
определения состояния генераторного выключателя, регулирования напряжения и скорости.
Шаги требуемые для конфигурирования автоматического синхронизатора DGC-2020
Следующие шаги описывают как конфигурировать автоматический синхронизатор DGC-2020 в
BESTCOMSPlus®:
1.
В проводнике настроек, нажмите на General Settings (Общие настройки) и затем Style Number
(Номер модификации). Проверьте, что устройство, к которому вы подключаетесь имеет
Автоматический синхронизатор. См. рисунок 7-39.
Путь навигации на передней панели: SETTINGS > GENERAL SETTINGS > VERSION INFO >
DGC-
2020 > STYLE CODE (НАСТРОЙКИ > ОБЩИЕ НАСТРОЙКИ > ИНФОРМАЦИЯ О ВЕРСИИ >
DGC-
2020 > КОД СТИЛЯ)

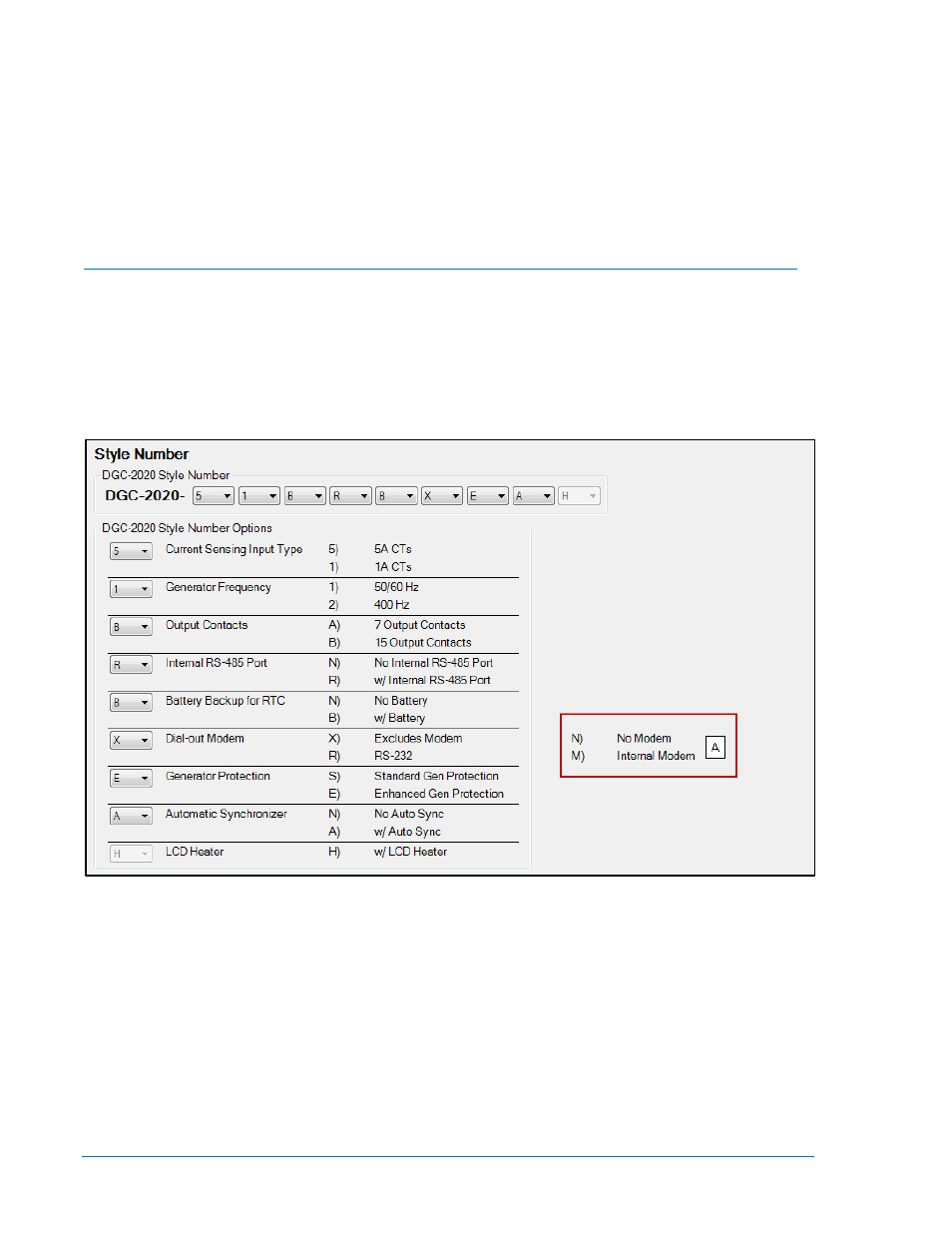

Рисунок 7-39. Экраны проводника настроек, общих установок, номера модификации
A Варианты модема для подключения к внешней линии связи для оборудования контроллера
DGC-
2020 версий 1 и 2.
2.
Если используется удаленный модуль для управления регулятором скорости или напряжения,
например, LSM-2020 или CEM-2020, нажмите на System Parameters затем Remote Module Setup.
Включите соответствующий модуль. Этот шаг не нужно выполнять, если вы используете
свободные контакты на DGC-2020 для управления регулятором напряжения и скорости. См.
рисунок 7-40
Путь навигации на передней панели: SETTINGS > SYSTEM PARAMS > REMOTE MODULE
SETUP (НАСТРОЙКИ > ПАРАМЕТРЫ СИСТЕМЫ > НАСТРОЙКА УДАЛЕННОГО МОДУЛЯ)
