Страница 302: Таблица 6-12. клеммы интерфейса rdp-110 -10

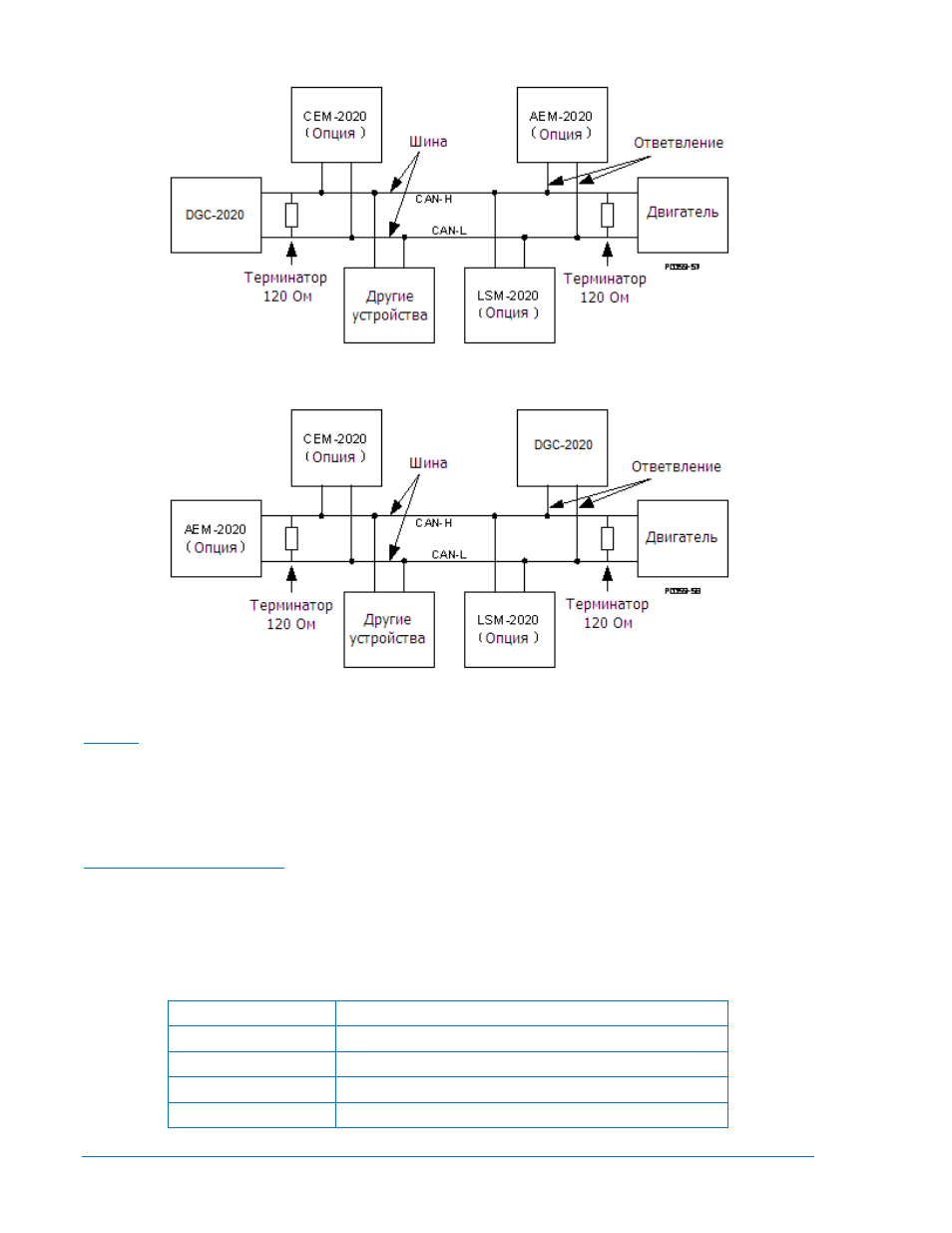

Рисунок 6-7. Интерфейс CANbus с DGC-2020 в качестве оконечного устройства на шине
Рисунок 6-8. Интерфейс CANbus с опциональным AEM-2020 в качестве оконечного устройства
на шине
Модем
Контроллеры DGC-2020 версии 3 с номером стиля исполнения xxxxxExxx оснащены портом RS-
232. Данный порт обеспечивает связь с внешним предоставляемым пользователем модемом для
передачи и приема сообщений. Контроллеры DGC-2020 версии 1 и 2 с номером стиля исполнения
xxxxxMxxx оснащены внутренним модемом для передачи и приема сообщений. Модем
подключается к стандартной телефонной линии через гнездо USOC RJ-11C.
Присоединение RDP-110
Для соединения с удаленной панелью RDP-110 предусмотрены клеммы. Эти клеммы
обеспечивают панели оперативное питание и осуществляют коммуникации между DGC-2020 и
RDP-
110. Для соединения рекомендуется использовать экранированную витую пару. Подключение
может не работать, если длина линии связи превысит 1 200 метров.
Клеммы для соединения DGC-2020 и RDP-110 показаны в таблице 6-12.
Таблица 6-12. Клеммы интерфейса RDP-110
Клемма
Connects To:
4 (RDP BATT+)
RDP-
110 Клемма 12/24
5 (RDP BATT–)
RDP-
110 Клемма DC COM
6 (RDP TXD–)
RDP-
110 Клемма 485–
7 (RDP TXD+)
RDP-
110 Клемма 485+
