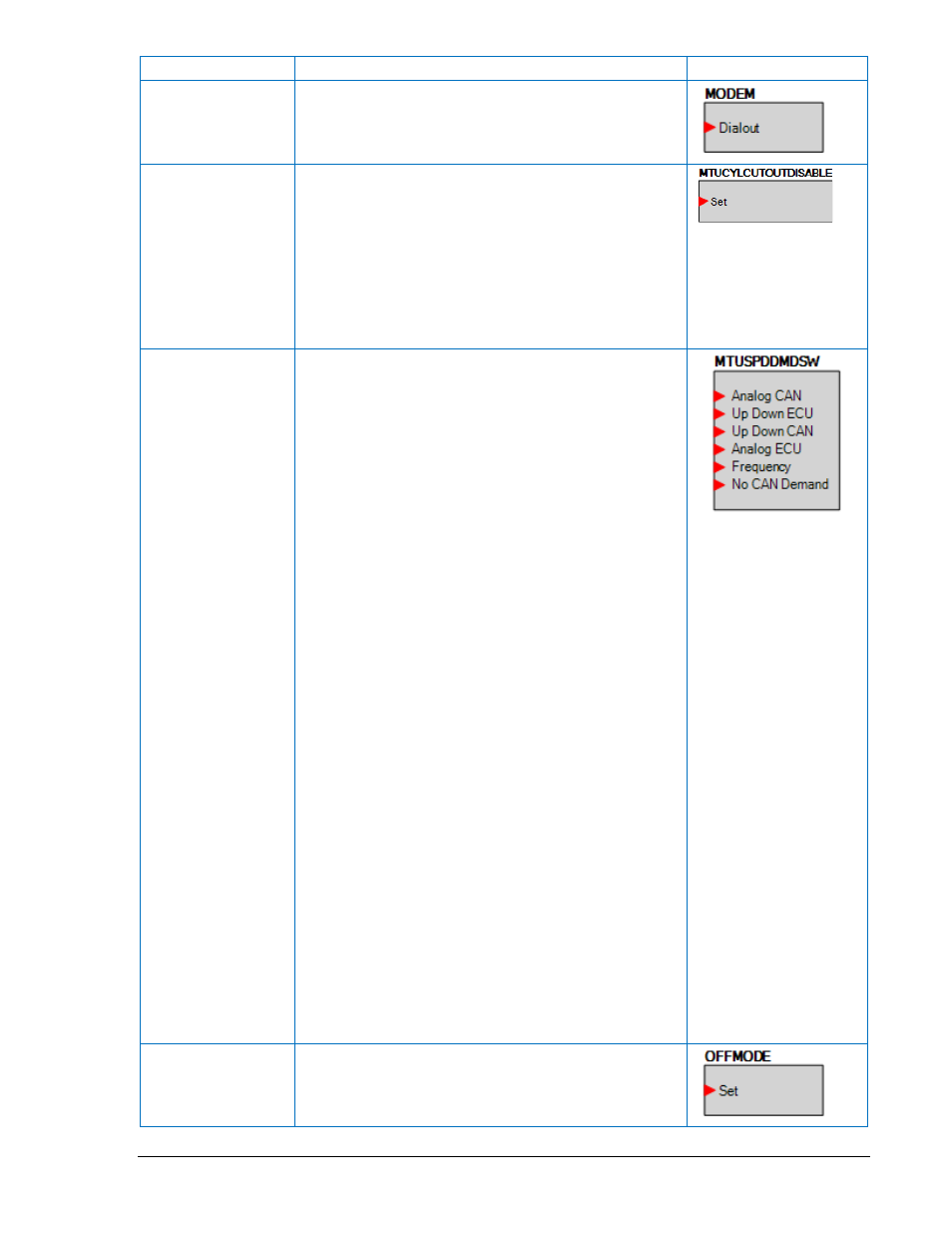

Название
Описание
Символ
MODEM
(опция)
Соединяется с входами других логических элементов.
При состоянии TRUE, модем начнет дозвон.
MTUCYLCUTOUT-
DISABLE
(MTU Cylinder Cutout
Disable)
Когда данный логический элемент принимает состояние
TRUE ,состояние отключения цилиндра 1 (Сylinder
Cutout Disable 1) и цилиндра 2 (Сylinder Cutout Disable 2)
посылаются на ECU двигателя со статусом TRUE. Когда
данный логический элемент принимает состояние
FALSE, сообщения Cylinder Cutout Disable 1
(Отключение цилиндра 1) and Cylinder Cutout Disable 2
(Отключение цилиндра 2) посылаются на ECU двигателя
со значениями соответствующих статусов в DGC-2020,
которые настраиваются в установочнов меню ECU в
BESTCOMSPlus
®
.
MTUSPDDMDSW
Этот логический элемент можно использовать, чтобы
задать значение параметра Speed Demand Source
(Источник запроса скорости), которое передается в ЭБУ
двигателя MTU. Когда вход с состоянием «истина»
отсутствует, значение, передаваемое в ЭБУ двигателя,
является значением, указанным в настройке Speed
Demand Source (Источник запроса скорости) в
параметрах конфигурации ЭБУ. Если вход на этом
логическом элементе находится в состоянии «истина»,
будет отправлен выбранный источник запроса скорости,
а не значение, указанное в настройке источника запроса
скорости.
Если несколько входов одновременно имеют состояние
«истина», вход, расположенный максимально близко к
вершине символа логического элемента, укажет
значение параметра Speed Demand Source (Источник
запроса скорости), которое отправляет в ЭБУ.
Аналоговый CAN: Этот вход конфигурирует ЭБУ MTU
таким образом, чтобы блок принимал запросы смещения
скорости по J1939 CANBus от DGC-2020.
Повышение/понижение ЭБУ: Этот вход конфигурирует
ЭБУ MTU таким образом, чтобы блок принимал команды
повышения/понижения скорости через контактные входы
на ЭБУ.
Повышение/понижение CAN: Этот вход конфигурирует
ЭБУ MTU таким образом, чтобы блок принимал команды
повышения/понижения скорости по каналу связи шины
CAN J1939.
Аналоговый ЭБУ: Этот вход конфигурирует ЭБУ MTU
таким образом, чтобы блок принимал смещение
скорости через входные подключения напряжения
смещения на ЭБУ.
Частота: Этот вход конфигурирует ЭБУ MTU таким
образом, чтобы блок принимал команды изменения
скорости через вход сигнала частоты на ЭБУ.
Сопоставление частоты входного сигнала со скоростью
машины настраивается в кривой в ЭБУ двигателя.
Нет запроса по CAN: Этот вход конфигурирует ЭБУ MTU
таким образом, чтобы блок игнорировал все запросы
скорости или запросы повышения/понижения скорости,
полученные по шине CAN J1939.
OFFMODE
Когда этот вход равен TRUE, DGC-2020 перейдет в
отключенный режим (OFF). Это импульсный вход. Нет
необходимости удерживать этот сигнал для перехода в
режим.
