д. Сконфигурируйте параметры управления скоростью и активной мощностью.
Настройки для параметров активной мощности и скорости располагается
в BESTCOMSPlus®
в
SETTINGS
EXPLORERDGC-2020BIAS CONTROL
SETTINGS
GOVERNOR BIAS CONTROL SETTINGS. См. рисунок 7-59.
Путь навигации на передней панели: SETTINGS > BIAS CONTROL > GOV BIAS
CONTROL (НАСТРОЙКИ > КОНТРОЛЬ СМЕЩЕНИЯ > КОНТРОЛЬ СМЕЩЕНИЯ
РЕГУЛЯТОРА ЧАСТОТЫ ВРАЩЕНИЯ)

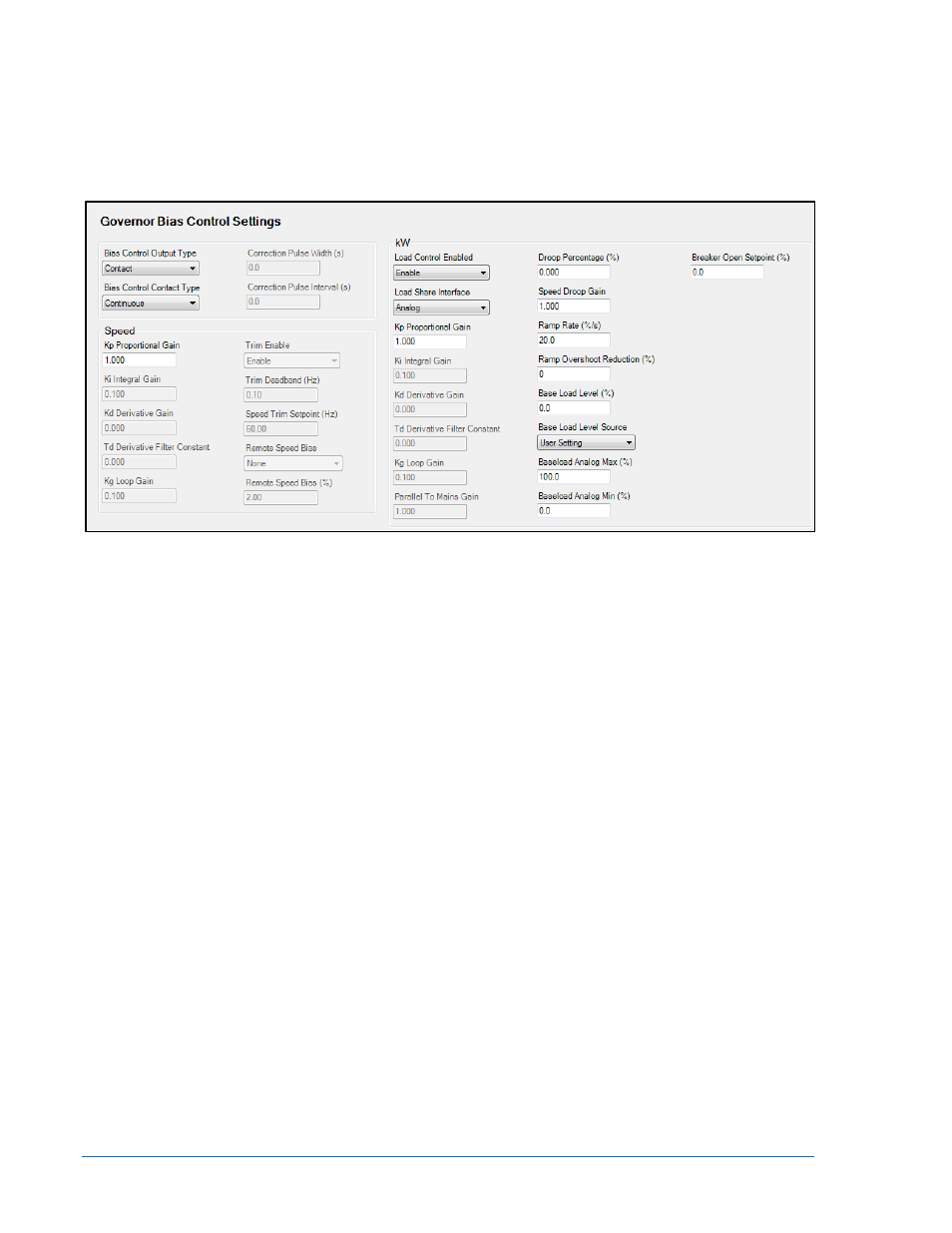

Рисунок 7-59. Проводник по настройкам, Настройки контроля смещения, экран настроек
контроля смещения регулятора частоты вращения
i. Bias Control Output Type –
выберите Contact или Analog, в соответствии с типом
регулятора.
ii. Bias Control Contact Type –
выберите Continuous или Proportional, в зависимости
то типа контактных выходов. Пропорциональный основан на ШИМ. Рабочий
цикл увеличивается, когда требуется усилить управляющий сигнал. Этот
параметр не может быть запрограммирован, если тип выходного сигнала Bias
Control Output Type
установлен в Analog.
iii. Correction Pulse Interval –
этот параметр определяет длительность в секундах
между выходными импульсами для пропорциональных контактных выходов.
Это инверсия частоты импульсов. Этот параметр не может быть
запрограммирован, если тип выходного сигнала Bias Control Output Type
установлен в Analog или Bias Control Contact Type установлен в Continuous.
iv. Correction Pulse Width –
установите максимальную ширину контактного
импульса для пропорционального контактного выхода. Это максимальное
время включения “On” допустимое для пропорционального выхода. Этот
параметр не может быть запрограммирован, если тип выходного контакта Bias
Control Output Type
установлен в Analog или в Continuous.
v. Speed Trim Enable –
корректировка скорости, удерживает скорость на уровне ее
уставки, когда генераторный выключатель замкнут и работает на автономные
шины, то есть не работает на систему. Корректировка частоты напряжения на
шинах компенсирует возможные колебания при подключениях к шинах и
отключениях от шин генераторов. Обычно рекомендуется, чтобы корректировка
скорости была включена. Однако, если используется внешнее устройство
управления скоростью, функция корректировки скорости удерживает скорость
на своей уставке вне зависимости от задания от внешнего устройства. В
данном случае эффективно отключить устройство внешнего контроля.
Контроллер скорости активен в двух случаях: (1) синхронизатор активен и
подгоняет скорость двигателя для того, чтобы напряжения по обе стороны
выключателя были одинаковыми по частоте и фазе, (2) генераторный
