Инструкция по эксплуатации Basler Electric DGC-2020
Страница 365

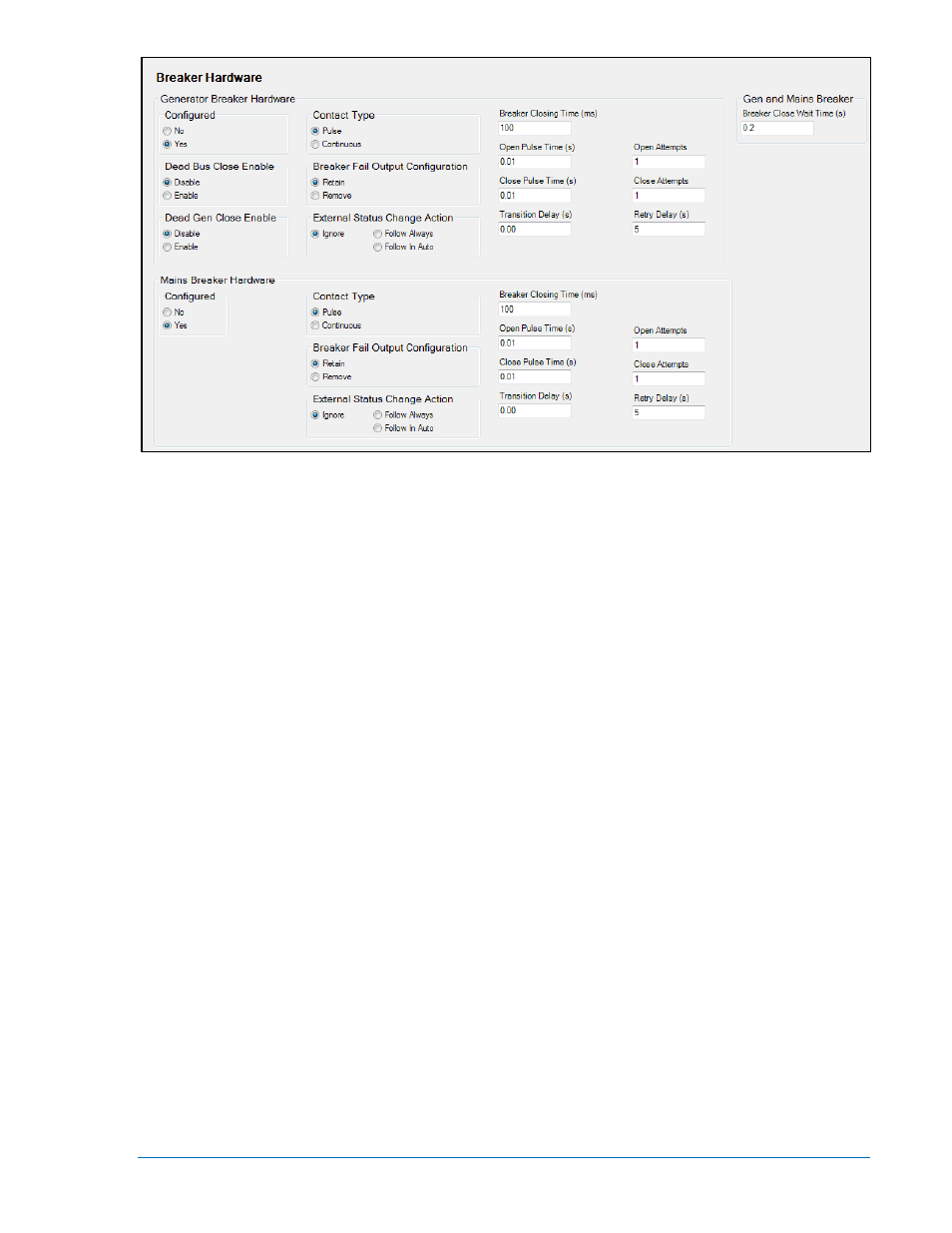

Рисунок 7-43. Экраны проводника настроек, управления выключателем, выключателя
6.
Нажмите на Bus Condition Detection в разделе Breaker Management проводника настроек. Здесь
устанавливаются параметры для определения стабильного состояния, отказа шин, состояния
генератора.
Параметры определения состояния генератора и шин критичны, так как
выключатель может быть замкнут только если (1) генератор стабилен и (2) шины
стабильны или без напряжения. См. рисунок 7-44.
Путь навигации на передней панели: SETTINGS > BREAKER MANAGEMENT > BUS
CONDITION DETECT (НАСТРОЙКИ > УПРАВЛЕНИЕ ВЫКЛЮЧАТЕЛЯМИ > ОБНАРУЖЕНИЕ
СОСТОЯНИЯ ШИНЫ)
а. Dead Bus Voltage Threshold and Activation Delay (Уставка напряжения без шин и
выдержка времени). Когда напряжение на генераторе будет ниже данного уровня и
время превысит уставку времени, напряжение на генераторе или на шинах будет
считаться нулевым.
б. Максимальный и минимальный уровень стабильного напряжения генератора (Gen
Stable Over и Under Voltage), максимальный и минимальный уровень стабильной
частоты (Over и Under Frequency) и максимальный и минимальный уровень
стабильного напряжения шин (Bus Stable) и время активации состояния аварии на
шинах (Bus Failed Activation Delay). Если напряжение генератора и частота шин
находятся в пределах заданного диапазона заданное время, работа генератора
является стабильной, в ином случае является нестабильной.
в. Максимальный и минимальный уровень стабильного напряжения шин (Bus Stable Over
и Under Voltage), максимальный и минимальный уровень стабильной частоты (Over и
Under Frequency). Если напряжение шин и частота шин находятся в пределах заданное
время (Bus Stable Activation Delay), работа шин является стабильной, в ином случае
является нестабильной.
9400273990 Bep. X1
DGC-
2020 Установка
7-41
