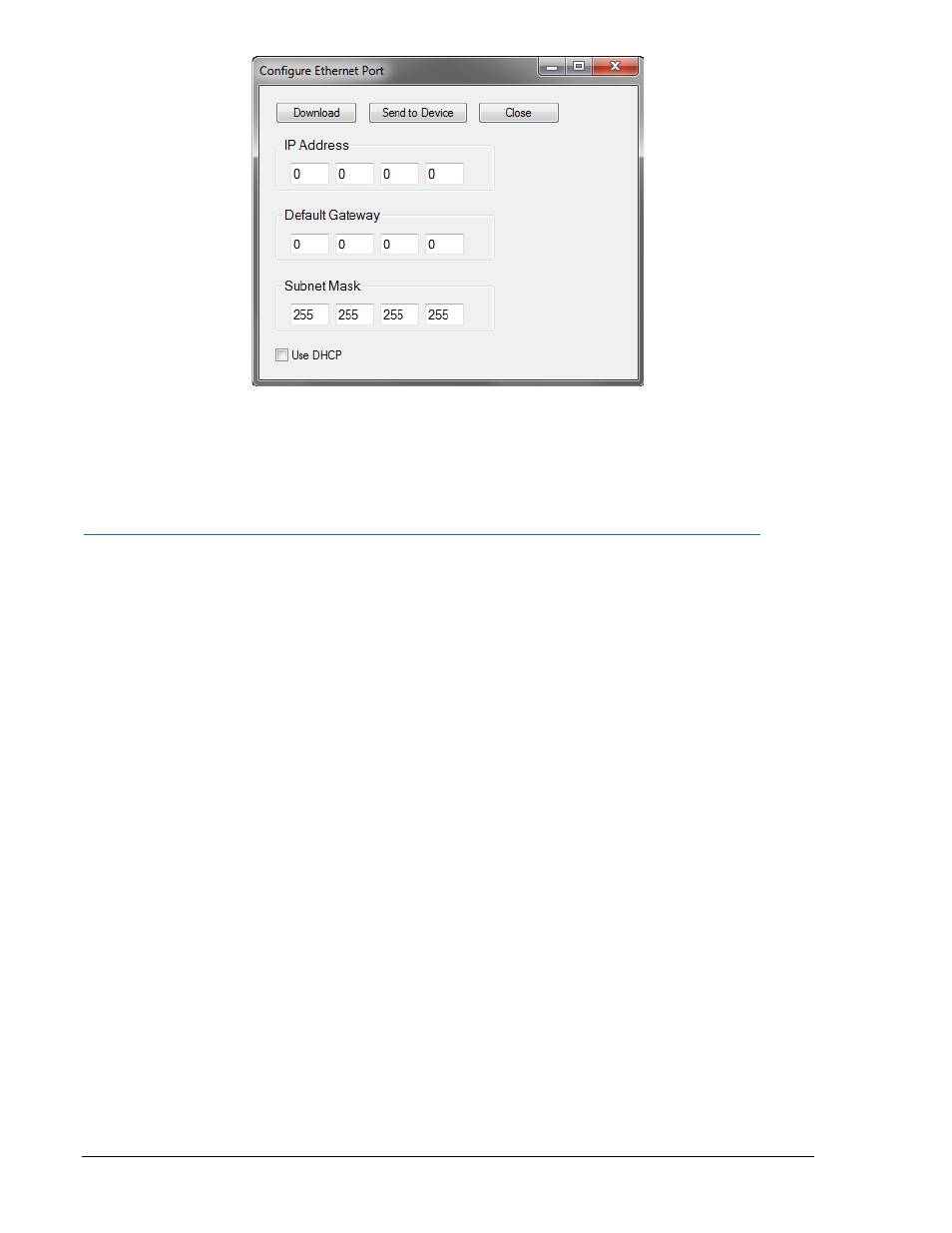

Рисунок 4-10. Окно Configure – Модуля распределения нагрузки
7.
Назначьте IP адрес, шлюз, маску подсети для того, чтобы устройство вошло в подсеть нашего
ПК. Если используется DHCP, поставьте галочку Use DHCP.
8.
Нажмите кнопку посылки данных на устройство Send to Device. Требуется пароль. Пароль по
умолчанию “OEM”. LSM-2020 перезагрузится и будет использовать новые параметры.
Конфигурирование параметров сети LSM-2020 через переднюю панель DGC-2020
1.
Перейдите к экрану Settings, System Params, Remote Module Setup, LSM Setup на передней
панели ЧМИ и удостоверьтесь, что LSM-2020 включен и имеет правильный адрес CANbus, а
также DGC-2020 и LSM-2020 соединены правильно. Если подключение по USB к DGC-2020
активно, LSM-2020 включен, то адрес CANbus может быть найден в Проводнике настроек в
BESTCOMSPlus
®
путем открытия System Parameters, Remote Module Setup, как показано на
рисунке 4–24. На DGC-2020 появится сообщение предупредительной сигнализации, если LSM-
2020 подключен неверно. Если подключение верное, параметры сети LSM-2020 могут быть
настроены с передней панели DGC-2020.
2.
Перейдите к экрану Settings, System Params, Remote Module Setup, LSM Setup, TCP/IP Settings
на передней панели ЧМИ.
Среди конфигурируемых параметров:
IP Address:
Адрес по Internet Protocol используемый LSM-2020.
Default Gateway:
Шлюз по умолчанию для передачи данных на хост вне подсети.
Subnet Mask:
Макса подсети для определения диапазона адресов подсети.
Use DHCP:
Автоматически конфигурирует IP Address, Default Gateway и Subnet
Mask посредством DHCP. Это может быть использовано, только
если сеть Ethernet имеет правильно сконфигурированный
работающий DHCP сервер. LSM-2020 не выступает в качестве DHCP
сервера.
Значения для этих опций может быть получено от администратора сети, если LSM-2020 будет
работать в сети с другими устройствами. Если LSM-2020 работает в автономной сети, адрес IP
может быть выбран любым из диапазона, указанного в публикации IETF RFC 1918, Address
Allocation for Private Networks.
10.0.0.0 - 10.255.255.255
172.16.0.0 - 172.31.255.255
192.168.0.0 - 192.168.255.255
Если LSM-2020 работает в изолированной сети, Subnet Mask (Маска подсети) может быть
оставлена как 0.0.0.0 и Default Gateway (Шлюз по умолчанию) может быть выбран как любой
действующий адрес IP из того же диапазона, в котором находится адрес IP LSM-2020.
