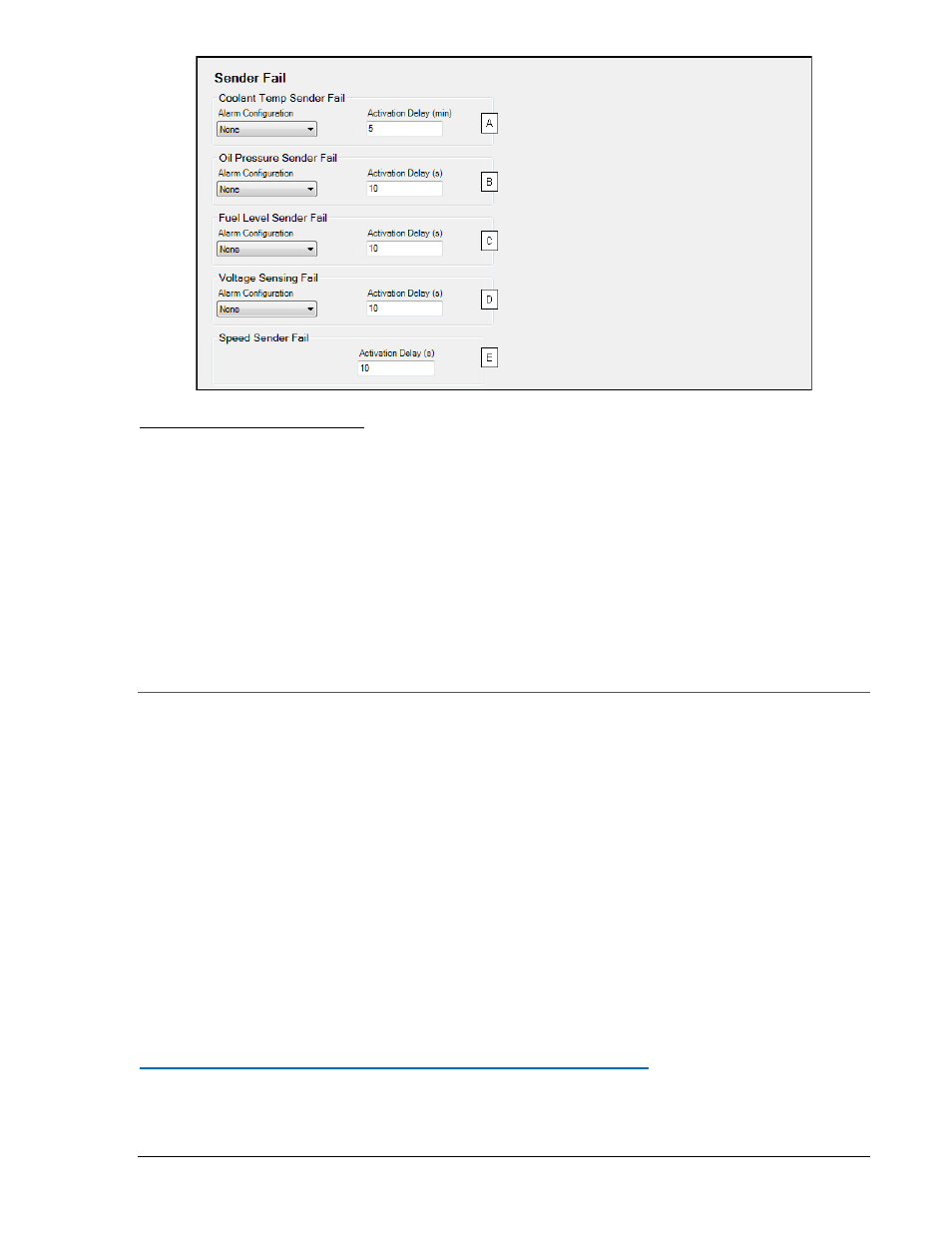

Рисунок 4-50. Конфигурация сигналов при отказе датчиков
A
Coolant Te
mp Sender Fail (Сбой датчика температуры охлаждающей жидкости): None (нет),
Alarm (аварийный) или Pre-Alarm (предупредительный), выдержка времени регулируется в
диапазоне 5 - 30 мин с шагом 1 мин.
B
Oil Pressure Sender Fail (Сбой датчика давления масла): None (нет), Alarm (аварийный) или Pre-
Alarm (предупредительный), выдержка времени регулируется в диапазоне 0 - 300 с с шагом 1 с.
C
Fuel Level Sender Fail (Сбой датчика уровня топлива): None (нет), Alarm (аварийный) или Pre-
Alarm (предупредительный), выдержка времени регулируется в диапазоне 0 - 300 с с шагом 1 с.
D
Voltage Sensing Fail (Нехватка измерительного напряжения): None (нет), Alarm (аварийный) или
Pre-
Alarm (предупредительный), выдержка времени регулируется в диапазоне 0 - 300 с с шагом 1
с.
E
Speed Sender Fail (Сбой датчика скорости): Выдержка времени регулируется в диапазоне 0 -
300 с с шагом 1 с.
Защита генератора
Контроллер предоставляет два уровня генераторной защиты. Контроллеры DGC-2020 с номером
исполнения xxxxxxSxx имеют стандартный набор защит – минимального напряжения (27),
максимального напряжения (59), максимальной частоты (81O), минимальной частоты (81U),
обратной мощности (32R) и потери возбуждения (40). Контроллеры с номером исполнения
xxxxxxExx имеют улучшенный набор, который содержит стандартный набор плюс защиту
максимального напряжения обратной последовательности (47), максимальную токовую (51),
сдвига вектора (78) и скорости изменения частоты ROCOF (81).
Описание защит приведено в следующем порядке:
•
По напряжению (27, 59, 47)
•
По частоте (81)
•
Обратной мощности (32R)
•
От потери возбуждения (40Q)
•
Токовые (51)
•
Потеря системы (78 и ROCOF)
Защиты напряжения (27, 59, 47)
Защиты напряжения содержат два элемента максимального, два элемента минимального и один
элемент напряжения обратной последовательности (только номер исполнения xxxxxxExx).
Undervoltage (элементы минимального напряжения 27-1, 27-2)
Для каждого элемента предусмотрено две группы параметров – для трехфазной конфигурации и
для однофазной. Уставка срабатывания вводится по вторичному напряжению ТН (DGC-2020). При
получении сигнала на дискретном входе, определяющем однофазные измерения, DGC-2020
