автоматически переключится с группы уставок для трехфазной системы на параметры
однофазной системы.
Условие срабатывания элемента минимального напряжения – снижение среднего по трем фазам
(трехфазный режим) или линейного напряжения (однофазный режим) ниже уставки
A
в течение
заданной выдержки времени
B
. Возникновение условий срабатывания элемента может
использоваться для запуска предупредительной
C
или аварийной сигнализации
C
(отключение).
Срабатывание защиты также может быть сконфигурировано на срабатывание выходного контакта.
Гистерезис
D
задает напряжение возврата защитной функции.
Параметр запрета по частоте
E
предотвращает отключение по защите минимального напряжения
при запуске системы.
Масштабирующий коэффициент системы низкого напряжения
F
используется для автоматической
коррекции уставки элемента в приложениях, где может использоваться более одного типа
соединений установки. Масштабирование применяется когда DGC-2020 определяет сигнал на
запрограммированном дискретном входе. Коэффициент масштабирования служит множителем
для уставки.
Элемент защиты блокируется, если выбрано значение “None” параметра Alarm Configuration.
Состояние элемента доступно в программируемой логике BESTlogicPlus когда выбрано значение
“Status Only”.
Параметры относящиеся к номиналам машины могут быть заданы в абсолютных значениях в
вольтах и в относительных значениях (per unit
G
). Когда редактируются абсолютные значения,
BESTCOMSPlus
®
автоматически пересчитывает их в относительные и номинальные параметры на
экране Системные параметры (System Parameters), Номинальные данные (Rated Data). Когда
редактируются относительные значения, BESTCOMSPlus автоматически пересчитывает их в
абсолютные и номинальные параметры.
Когда все относительные значения определены, и происходит изменение номинальных
параметров, BESTCOMSPlus автоматически пересчитывает все абсолютные значения основанные
на номинальных параметрах.
Следующие параметры выраженные вольтах вторичного напряжения, и номинальные параметры
сопаставленные с ними это номинальное вторичное напряжение (на экране Системные
параметры, Номинальные данные).
•
Пуск трехфазной защиты минимального напряжения 27-1
•
Пуск однофазной защиты минимального напряжения 27-1
•
Пуск трехфазной защиты минимального напряжения 27-2
•
Пуск однофазной защиты минимального напряжения 27-2

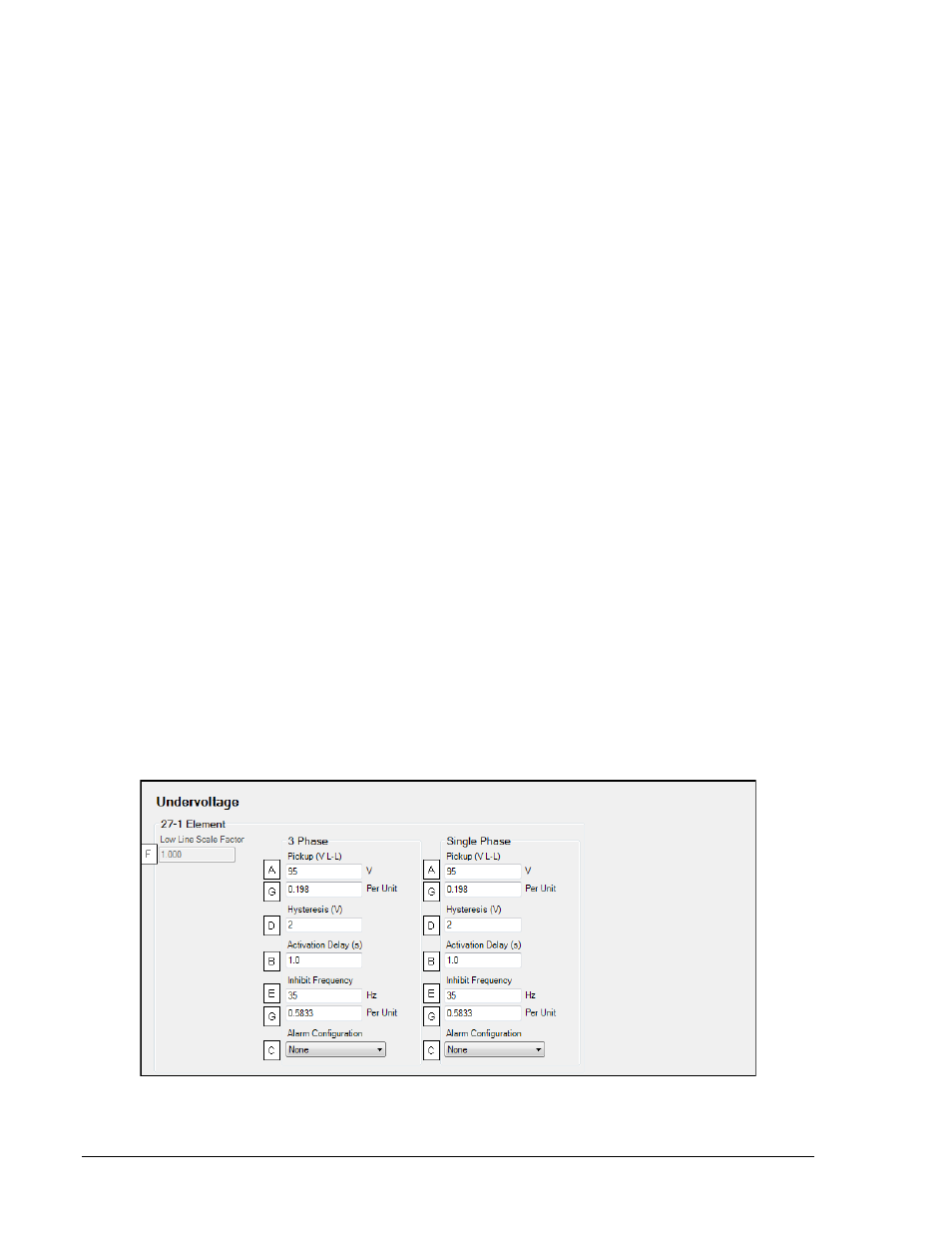

Параметры защит по напряжению BESTCOMSPlus (DGC-2020, Generator Protection, Voltage,
Undervoltage) показаны на Рисунок 4-51. Для примера показан элемент 27-1.
Рисунок 4-51. Параметры защиты минимального напряжения
