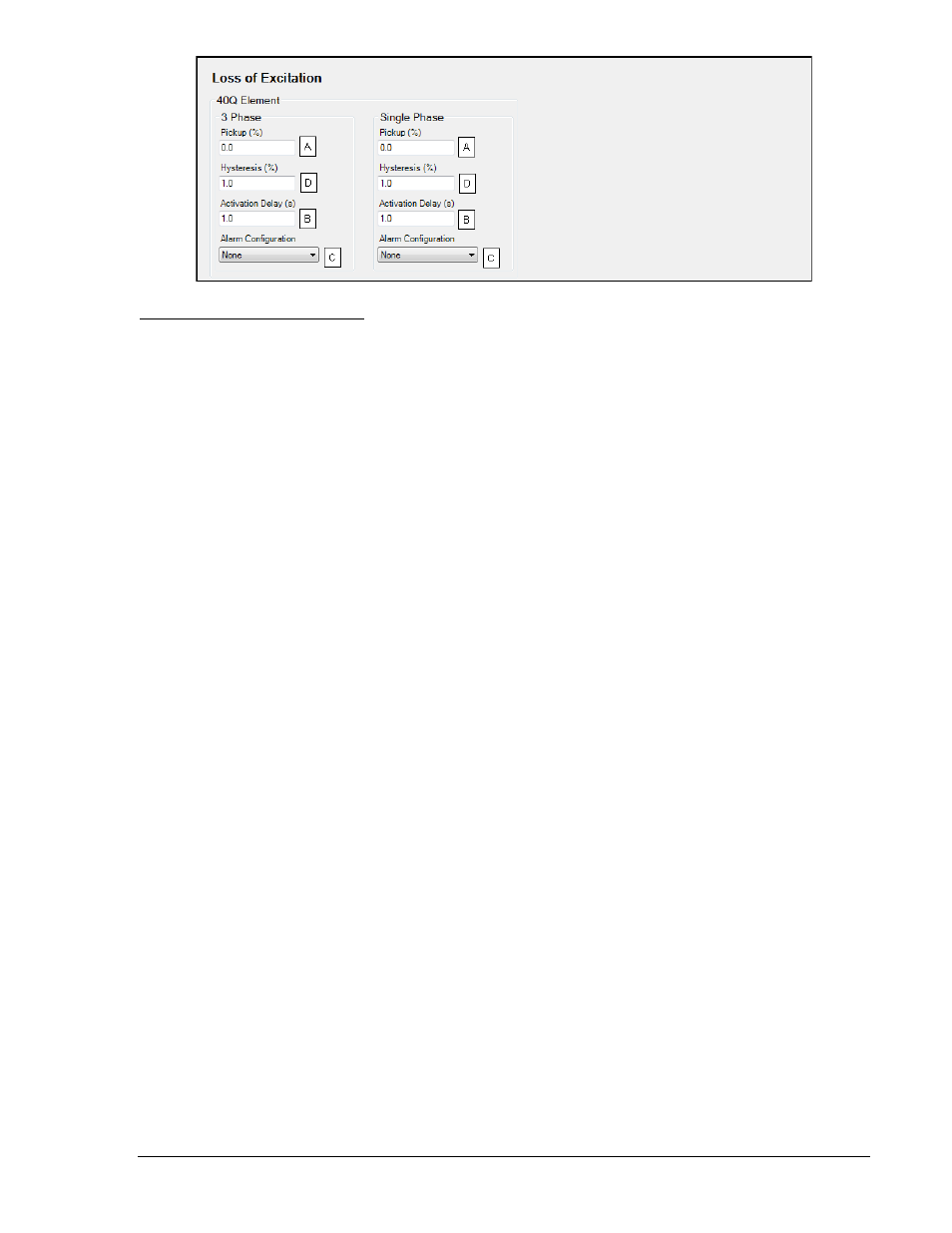

Рисунок 4-57. Параметры защиты от потери возбуждения
A
Pickup (Срабатывание): Регулируется в диапазоне –150% … 0% номинальной реактивной
мощности с шагом 0,1%.
B
Activation Delay (Выдержка активации): Регулируется в диапазоне 0 - 30 с с шагом 0,1 с.
C
Alarm Configuration (Конфигурация сигналов тревоги): None (нет), Alarm (аварийная), Pre-Alarm
(предупредительная) или Status Only (только статус).
D
Hysteresis (Гистерезис): Регулируется в диапазоне 1% - 10% с шагом 0,1%.
Максимальная токовая защита (51-1, 51-2, 51-3)
Для каждого элемента предусмотрено две группы параметров – для трехфазной конфигурации и
для однофазной. Уставка срабатывания вводится по вторичному току ТТ (DGC-2020). При
получении сигнала на дискретном входе, определяющем однофазные измерения, DGC-2020
автоматически переключится с группы уставок для трехфазной системы на параметры
однофазной системы.
При повышении тока в любой фазе выше уставки
A
в течение заданной выдержки времени
возникает сигнал токовой защиты. Возникновение условий срабатывания элемента может
использоваться для запуска предупредительной
B
или аварийной сигнализации
B
(отключение).
Срабатывание защиты также может быть сконфигурировано на срабатывание выходного контакта.
Выдержка времени максимальной токовой защиты определяется уставкой времени
C
выбранной
кривой
D
. Кривая выбирается среди F (фиксированная), P (программируемая) или одна из 16
запрограммированных инверсных кривых. При выборе фиксированной кривой выдержка времени
не зависит от текущего значения тока. При выборе одной из инверсных кривых, уставка времени и
текущий ток определяют выдержку времени на отключение. При введении уставки в
BESTCOMSPlus
, будет автоматически построена времятоковая кривая
E
. Доступные кривые
перечислены ниже и описаны в приложении A, Времятоковые кривые.
•
A, standard inverse
•
L1, long inverse
•
B, very inverse
•
L2, long inverse
•
C, extremely inverse
•
M, moderately inverse
•
D, definite
•
P, programmable
•
E1, extremely inverse
•
S1, short inverse
•
E2, extremely inverse
•
S2, short inverse
•
G, long inverse
•
V1, very inverse
•
I1, inverse
•
V2, very inverse
•
I2, inverse
Коэффициент масштабирования для системы низкого напряжения
F
используется для
автоматической коррекции уставки элемента в приложениях, где может использоваться более
одного типа соединений установки. Масштабирование применяется, когда DGC-2020 определяет
сигнал на запрограммированном дискретном входе. Коэффициент масштабирования служит
множителем для уставки.
Граф может быть настроен
G
на отображение 1- или 3-фазной кривой токовой защиты.
Также можно выбрать интегральный или мгновенный возврат максимального токового элемента
H
.
См. приложение A, Времятоковые кривые, где вычисляется время возврата.
