включением» (Close) то выполняется следующая последовательность действий: формируется
команда на пуск дизель-генератора, выполняется синхронизация генератора с сетью,
формируется команда на включение выключателя генератора. Генератор будет работать
параллельно с сетью до тех пор, пока нагрузка генератора не станет равной величине,
определяемой уставкой «Базовый уровень нагрузки» (Base Load Level) – см. набор уставок
«Управления регулятором частоты» (Governor Bias Control) – или до окончания отсчёта выдержки
времени, определяемой уставкой «Максимальная длительность параллельной работы с сетью»
(Max Parallel Time). По факту выполнения одного из вышеназванных условий контроллером будет
сформирована команда на отключение сетевого выключателя – питание потребителей будет
осуществлять дизель-генератор. Если значение логического элемента «Переключение нагрузки»
(Load Take Over) равно «0» (False), то дизель-генератор включается на параллельную работу с
сетью. Параллельная работа дизель-генератора с сетью будет продолжаться или до тех пор, пока
не будет выполнена разгрузка генератора до значения «Уставки отключения генераторного
выключателя» (Breaker Open Setpoint), или до истечения выдержки времени, определяемой
параметром «Максимальная длительность параллельной работы с сетью» (Max Parallel Time). В
итоге, по факту выполнения одного из вышеназванных критериев генераторный выключатель
будет отключен, и будет выполнен алгоритм расхолаживания и остановки дизель-генератора.
ЗАМЕЧАНИЕ
Если дизель-генератор работает параллельно с сетью, то значение
логического элемента «Параллельная работа с сетью» (Parallel to Mains)
должно быть равным «1» (True). Если значение указанного логического
элемента не соответствует действительному положению генератора
относительно сети, то последующие переключения нагрузки – как на
автономный, так и на сетевой источник – будут выполняться некорректно.
Логический элемент Stop kW Ramp (Прекратить усиление мощности), когда установлен на true
(истина), позволяет генератору прекратить увеличение мощности и поддерживать выходную
мощность постоянной. Эту возможность можно использовать, например, при переходах без
разрыва цепи, когда внешнее устройство определяет подачу электроэнергии через выключатель
сетевого электропитания. Когда внешнее устройство определяет нулевую подачу электроэнергии
через выключатель сети, оно отправляет входной сигнал в контроллер DGC-2020. Посредством
программы BESTlogicPlus логический элемент Stop kW Ramp (Прекратить усиление мощности)
получает истинный входной сигнал и отдает команду прекратить усиление мощности. При такой
настройке генератор питает нагрузку до тех пор, пока не выполнится одно из следующих условий:
• логический элемент Stop kW Ramp (Прекратить усиление мощности) перейдет в состояние true
(истина);
• закончится действие выдержки максимальной параллельной работы;
• от внешнего устройства в контроллер DGC-2020 поступит запрос на размыкание выключателя.
Логический элемент Stop kvar Ramp (Прекратить усиление реактивной мощности), когда
установлен на true (истина), позволяет генератору прекратить увеличение реактивной мощности и
поддерживать выходную мощность постоянной. В целом этот элемент используется так же, как и
элемент Stop kW Ramp (Прекратить усиление мощности).

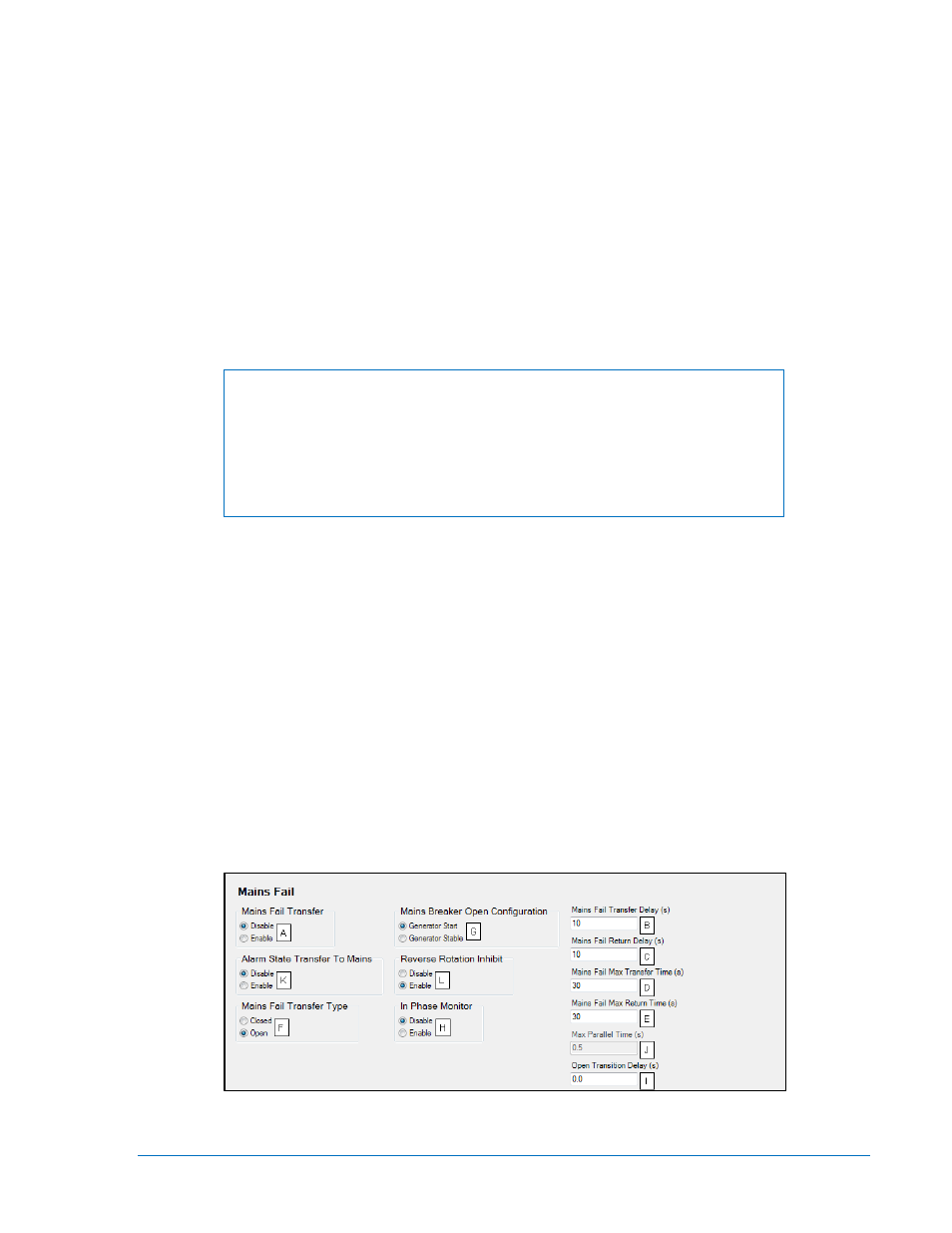

Экран «Неисправность сетевого источника» (Mains Fail) BESTCOMSPlus см. Рис. 4-62.
Рис. 4-62. Экран «Неисправность сетевого источника» (Mains Fai)l
