Инструкция по эксплуатации Basler Electric DGC-2020
Страница 363

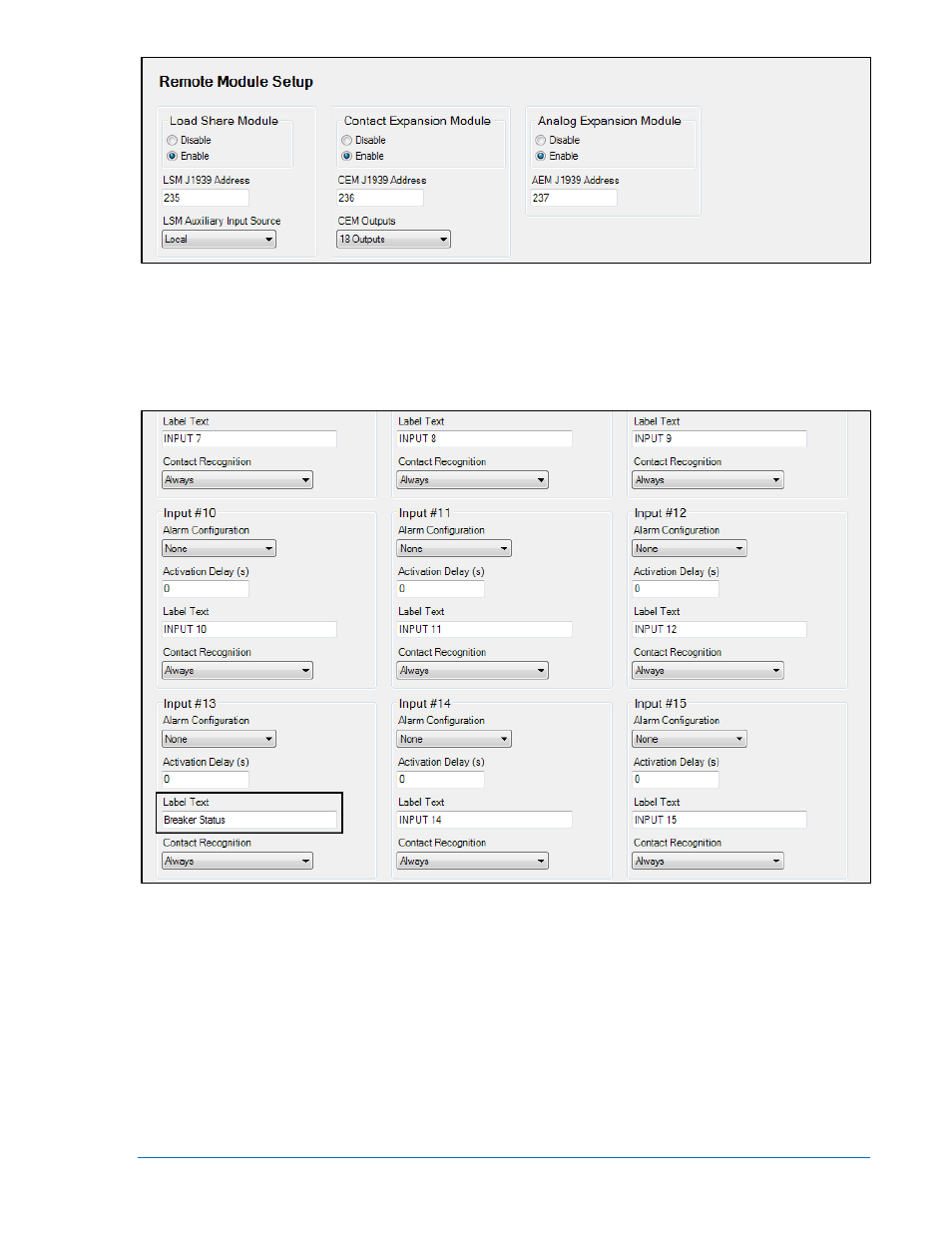

Рисунок 7-40. Экраны проводника настроек, системных параметров, настройки удаленного
модуля
3.
Далее, нажмите Programmable Inputs, затем Contact Inputs для задания названия входу
состояния выключателя (вход 13 по умолчанию). См. рисунок 7-41.
Путь навигации на передней панели: SETTINGS > PROGRAMMABLE INPUTS > CONFIGURABLE
INPUTS (НАСТРОЙКИ > ПРОГРАММИРУЕМЫЕ ВХОДЫ > КОНФИГУРИРУЕМЫЕ ВХОДЫ)
Рисунок 7-41. Экраны проводника настроек, программируемых входов, контактных входов
4.
Нажмите на Programmable Outputs затем Contact Outputs. Выберите и назовите
соответствующий выход для замыкания выключателя (выход 5 по умолчанию) и для
размыкания выключателя (выход 6 по умолчанию). При использовании контактного выхода на
DGC-
2020 для регулятора скорости и регулятора напряжения, выходные контакты должны быть
названы также. По умолчанию выход 9 = GOV Raise (увеличить скорость), выход 10 = GOV
Lower (уменьшить скорость), выход 11 = AVR Raise (увеличить напряжение) и выход 12 = AVR
Lower (уменьшить напряжение). См. рисунок 7-42.
Путь навигации на передней панели: SETTINGS > PROGRAMMABLE OUTPUTS > OUTPUTS
(НАСТРОЙКИ > ПРОГРАММИРУЕМЫЕ ВЫХОДЫ > ВЫХОДЫ)
9400273990 Bep. X1
DGC-
2020 Установка
7-39
