Страница 378
Путь навигации на передней панели: SETTINGS > MULTIGEN MANAGEMENT > LOAD
SHARE LINE (НАСТРОЙКИ > УПРАВЛЕНИЕ НЕСКОЛЬКИМИ ГЕНЕРАТОРАМИ >
ЛИНИЯ РАСПРЕДЕЛЕНИЯ НАГРУЗКИ)

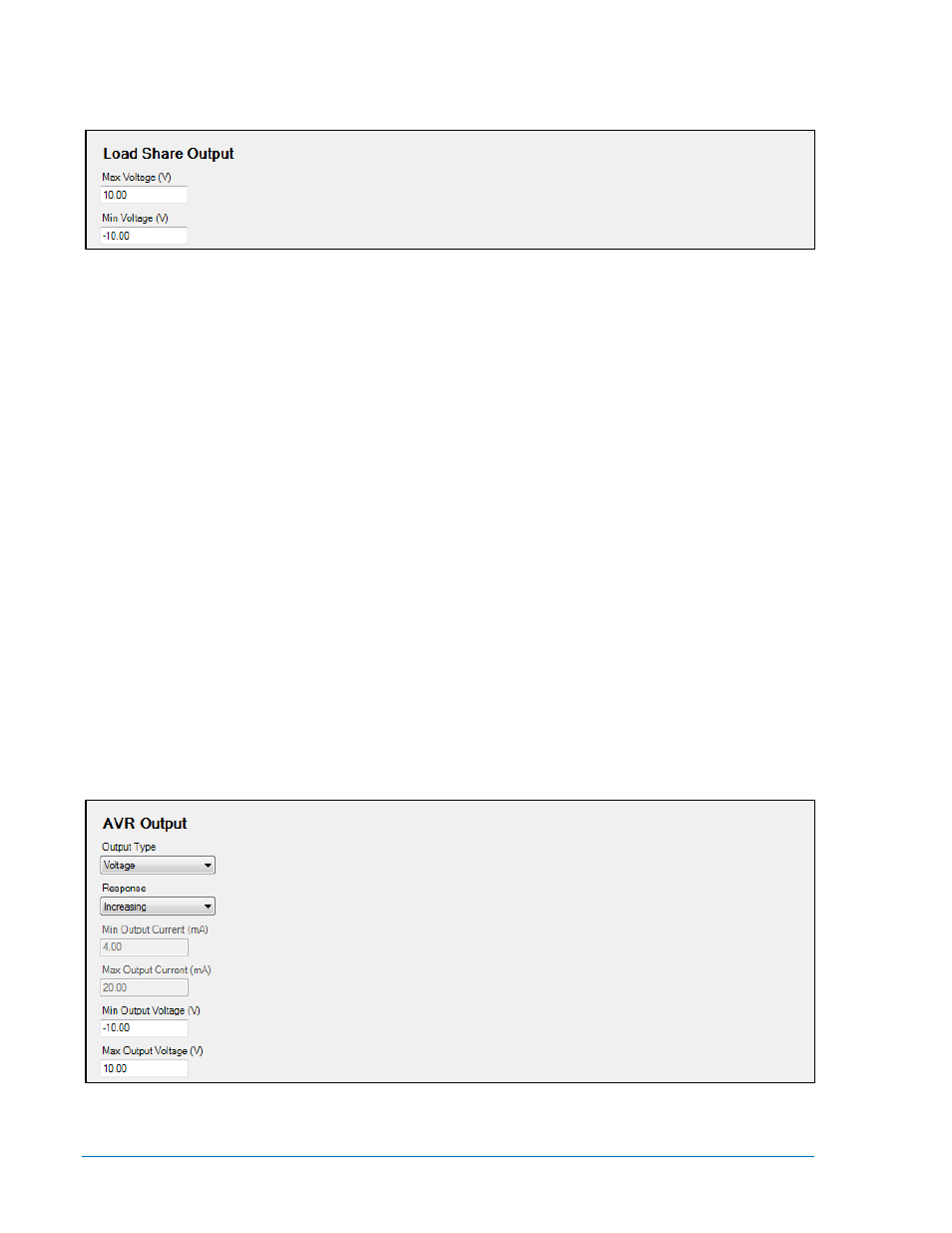

Рисунок 7-56. Экраны проводника настроек, управления генераторами, выхода распределения
нагрузки
i. Max Voltage (V) –
установка определяет значение напряжения, которое
соответствует 100% загрузке по активной мощности.
ii. Min Voltage (V) –
установка определяет напряжение, которое представляет
загрузку в 0% (без нагрузки). Будьте внимательны и не перепутайте эти
значения. Если значение min и max будут перепутаны на всех машинах,
система будет работать, однако, при подключении машины с правильной
нагрузкой к системе, она будет работать в режиме двигателя.
iii.
Если машина настроена и работает правильно, необходимо измерить
напряжение линии распределения нагрузки для того, чтобы определить
загрузку системы. Если напряжение составляет 33% от минимума, то система
загружена на 33% от суммарной номинальной мощности. Если оно выше
минимума на 75%, то система загружена на 75%. Это объясняет почему
диапазон 0 – 10 В удобен. Например, умножьте напряжение на 10 для
определения процентной загрузки системы. 7.5 В - этоvolts 75% загрузки.
в. Сконфигурируйте выход подстройки напряжения: диапазон и полярность напряжения
или тока. Перед тем как это делать, должен быть определен диапазон тока или
напряжения входа регулятора напряжения. Если запрограммированный диапазон не
соответствует тому, что должен использоваться на входе регулятора напряжения,
может возникнуть нежелательное поведение системы.
Настройка выходного напряжения или тока регулятора напряжения (диапазон
и полярность) производится из BESTCOMSPlus® в SETTINGS EXPLORERDGC-
2020
MULTIGEN MANAGEMENT
AVR OUTPUT. См. рисунок 7-57
Путь навигации на передней панели: SETTINGS > MULTIGEN MANAGEMENT > AVR
ANALOG OUTPUT (НАСТРОЙКИ > УПРАВЛЕНИЕ НЕСКОЛЬКИМИ ГЕНЕРАТОРАМИ >
АНАЛОГОВЫЙ ВЫХОД AVR)
Рисунок 7-57. Экраны проводника настроек, управления генераторами, выхода регулятора
напряжения
7-54
