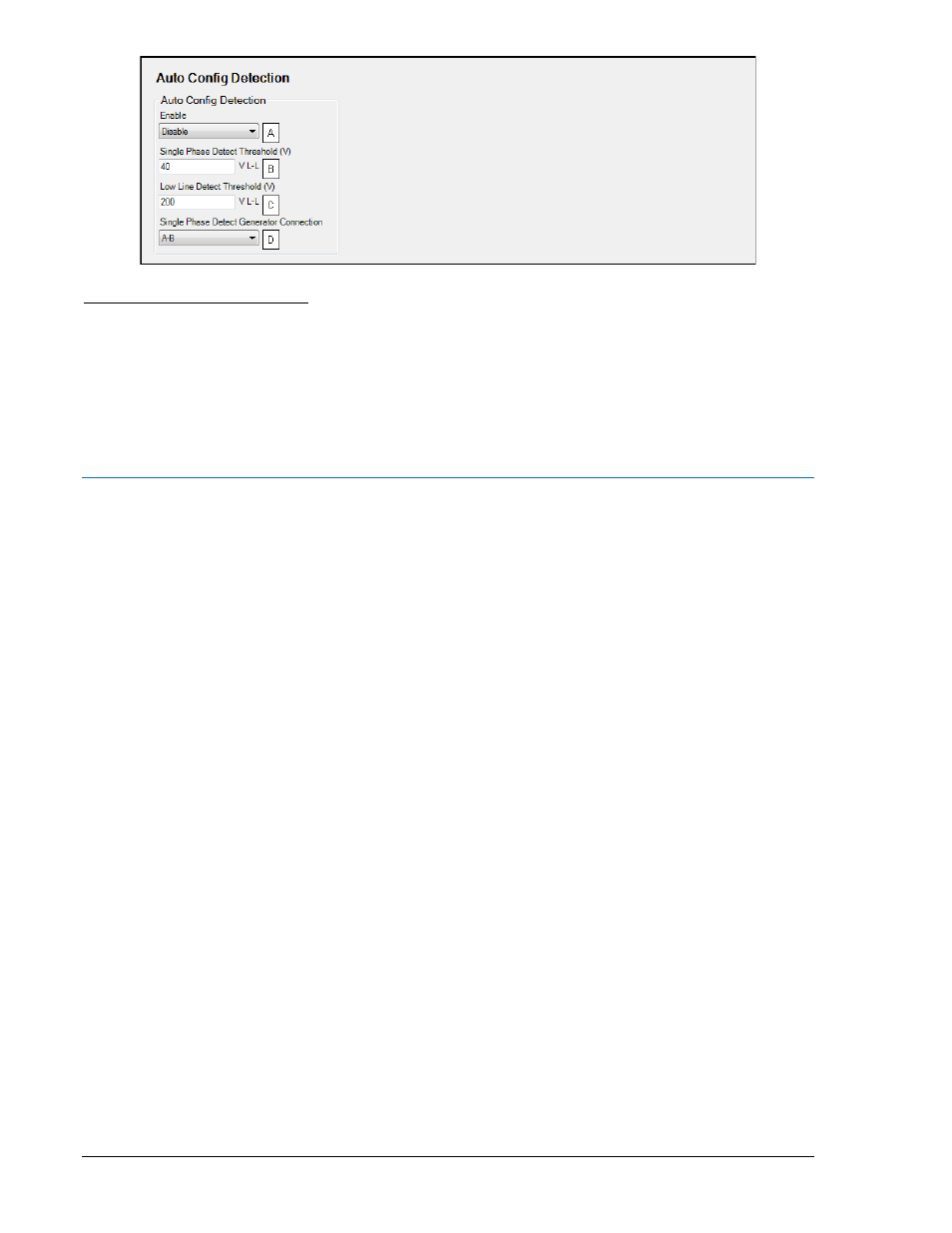

Рисунок 4-33. Настройки автоконфигурирования
A
Auto Config Detection ((Автоматическое обнаружение конфигурации): Включено или отключено
B
Single Phase Detect
Threshold (Порог однофазного определения): Регулируется в диапазоне 0 -
480 В с шагом 1 В.
C
Low Line Detect Threshold (Порог определения пониженного напряжения в линии): Регулируется
в диапазоне 0 - 480 В с шагом 1 В.
D
Single Phase Detection Generator
Connection (Однофазное обнаружение соединения с
генератором): A-B или A-C.
Программируемые входы
Программируемые входы DGC-2020 могут быть назначены на запуск различных функций или
аварийной или предупредительной сигнализации. Значимое имя может быть задано любому
дискретному входу. Описание параметров организовано следующим образом:
•
Дискретные входы
•
Программируемые функции
•
Удаленные входы LSM (доступно при опциональном LSM-2020 (модуль распределения
нагрузки).
•
Удаленные дискретные входы (доступно при опциональном CEM-2020 (дискретный модуль
расширения).
•
Удаленные аналоговые входы (доступно при опциональном AEM-2020 (аналоговый модуль
расширения).
•
Удаленные входы термодатчиков (доступно при опциональном AEM-2020 (аналоговый
модуль расширения).
•
Удаленные входы термопар (доступно при опциональном AEM-2020 (аналоговый модуль
расширения).
Дискретные входы
Каждый из 16 дискретных входов может быть сконфигурирован на срабатывание аварийной или
предупредительной сигнализации
A
при замыкании контакта. Регулируемая выдержка времени
B
определяет время генерации аварийного или предупредительного состояния, на которые настроен
вход. Состояние входа контролируется мгновенно в BESTlogicPlus и на экране состояния
контактных входов на передней панели или в BESTCOMSPlus. По умолчанию, все входы не
назначены на сигнализацию.
Для облегчения восприятия дискретных входов каждому входу можно присвоить значимое имя
C
.
Контакты могут распознаваться всегда или только при работающей машине
D
.
Дискретные входы включаются в логические схемы BESTlogicPlus путем выбора их в группе
входов/выходов в BESTlogicPlus. Для получения более подробной информации, см. раздел 5,
Программируемая логика BESTlogicPlus.
Состояние дискретных входов доступно в программируемой логике BESTlogicPlus при выборе
значения “None” в конфигурации сигнализации.
Параметры BESTCOMSPlus
®
для дискретных входов (DGC-2020, Programmable Inputs, Contact
Inputs) показаны на Рисунок 4-34.
