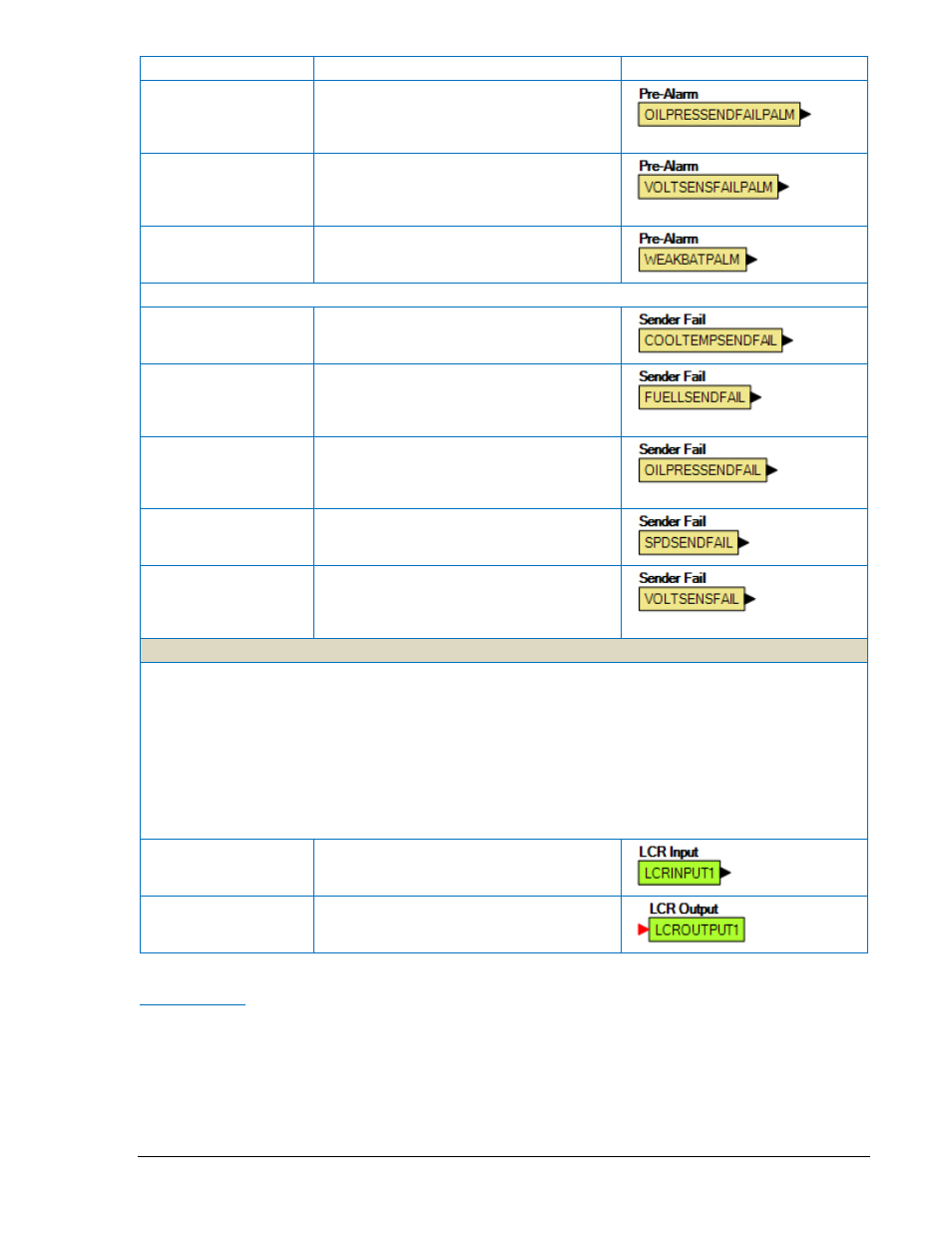

Имя

Название

Символ

Отказ датчика

давления масла

TRUE когда функция Oil Pressure Sender

Fail

сконфигурирована

на

предупредительный сигнал и истекла

выдержка времени.

Отказ цепей измерения

напряжения

TRUE когда функция Voltage Sensing Fail

(отказ цепей измерения напряжения)

сконфигурирована на предупредительный

сигнал и истекла выдержка времени.

Разряд батареи

TRUE

когда

достигнута

уставка

предупредительного сигнала Weak Battery
Voltage Pre-Alarm.

Датчики
Отказ датчика

температуры

охлаждающей среды

TRUE когда Coolant Temp Sender Fail

сконфигурирован на предупредительный

сигнал и истекла выдержка времени.

Отказ датчика уровня

топлива

TRUE когда функция Fuel Level Sender Fail

(отказ

датчика

уровня

топлива)

сконфигурирована на предупредительный

сигнал и истекла выдержка времени.

Отказ датчика

давления масла

TRUE когда функция Oil Pressure Sender

Fail

сконфигурирована

на

предупредительный сигнал и истекла

выдержка времени.

Отказ датчика скорости TRUE когда истекла выдержка времени

сигнала Speed Sender Fail.

Отказ цепей измерения

напряжения

TRUE когда функция Voltage Sensing Fail

(отказ цепей измерения напряжения)

сконфигурирована на предупредительный

сигнал и истекла выдержка времени.

Логически управляемые реле

Логически управляемые реле (LCR) состоят из LCR входов и LCR выходов. Вы можете

использовать выходы для завершения логического ранга, и затем, использовать

соответствующие входы в логической схеме. Если какой-либо LCR выход находится в состоянии

логической истины, то и LCR вход в логической истине. Другими словами, если на LCR выходе N

есть сигнал (N номер с 1 по 16), то на LCR входе N, также, есть сигнал.
Если была получена ошибка “слишком много логических уровней” при построении логической

схемы, могут быть использованы LCR выходы и входы для решения этой проблемы. Разместите

LCR выход в конце логического ранга, и затем, используйте соответствующий LCR вход для

построения дальнейшей логической схемы.

Входы
Вход 1-16

Дополнительные логические входы. TRUE

когда

ассоциированное

логически

управляемое реле в состоянии TRUE.

Выходы
Выход 1-16

Дополнительные логические выходы.

Компоненты

Эта группа содержит логические элементы, таймеры срабатывания и возврата, защелки и блоки

комментариев. В таблице 5-2 перечислены названия и описания объектов этой группы.

9400273990 Bep. X1

Программируемая логика DGC-2020 BESTlogic™Plus

5-17
