Инструкция по эксплуатации Basler Electric DGC-2020
Страница 262

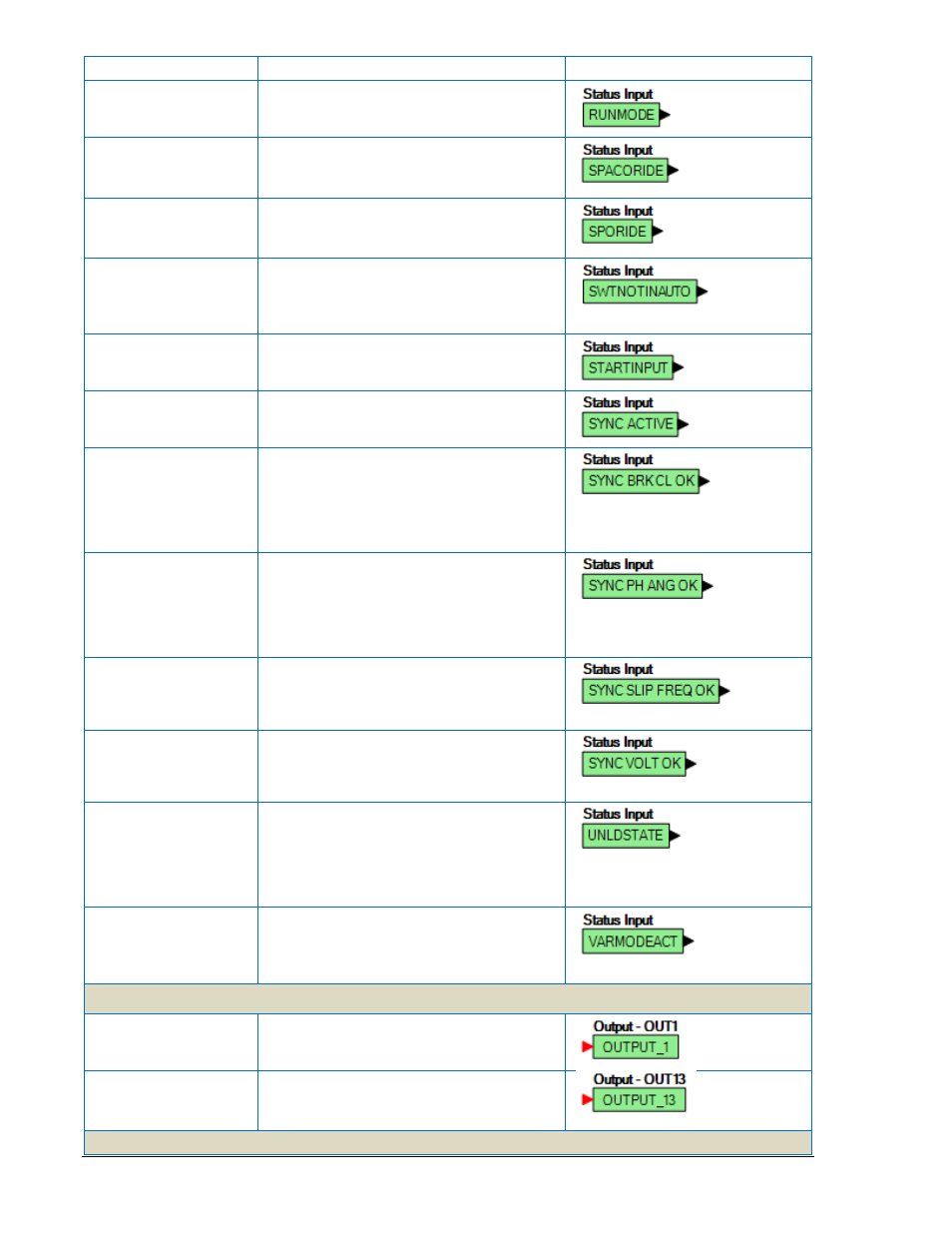

Имя
Название
Символ
Вход состояния
Режим в работе
TRUE когда DGC-2020 в режиме Run (в
работе) или элемент Run в TRUE
Вход состояния
Однофазные
измерения
TRUE когда вход Single Phase AC Override
(однофазные измерения) в состоянии
TRUE.
Вход состояния
Однофазные
измерения
TRUE когда вход Single Phase Override
(однофазные измерения) в состоянии
TRUE.
Вход состояния
Вход
неавтоматического
режима
TRUE когда DGC-2020 в неавтоматическом
режиме.
Вход состояния
Вход запуска
TRUE когда DGC-2020 показывает, что
реле Start включено для запуска двигателя.
Вход состояния
Синхронизатор активен
Истина, когда автосинхронизатор активен,
т.е. идет синхронизация уровня, частоты и
фазы напряжения генератора и сети.
Вход состояния
Синхронизация
выключателя успешная
Истина, когда автосинхронизатор запущен
и возникло состояние, при котором разница
напряжений, частот и фаз находятся в
допустимых значениях, таким образом,
формируется
сигнал
на
замыкание
выключателя.
Вход состояния
Синхронизация фазы
успешная
Истина, когда автосинхронизатор запущен
и возникло состояние, при котором угол
фазы между напряжением генератора и
сети меньше заданного предела или
расчетного значения для выполнения
улавливания синхронизма.
Вход состояния
Синхронизация
частоты успешная
Истина, когда автосинхронизатор запущен
и возникло состояние, при котором разница
частот между напряжением генератора и
сети меньше заданной уставки.
Вход состояния
Синхронизация
напряжения успешная
Истина, когда автосинхронизатор запущен
и возникло состояние, при котором разница
напряжений генератора и сети меньше
заданной уставки.
Вход состояния
Состояние
разгруженности
Истина,
когда
DGC-2020
работает
параллельно с другими генераторами или
параллельно с сетью, и DGC-2020
производит снижение выработки активной
мощности
перед
размыканием
выключателя.
Вход состояния
Активен режим
регулирования
реактивной мощности
TRUE когда активен режим регулирования
реактивной мощности.
Выходные объекты
Физические выходы
OUT1 - OUTx
Физические выходы 1 - 7 (тип исполнения
xxAxxxxxx) или 1 - 15 (тип исполнения
xxBxxxxxx).
Удаленные выходы
OUT13 - OUT36
Удаленные выходы 13 - 36.
(Доступно
при
подключенном
опциональном CEM-2020.)
Сигналы
5-8
Программируемая логика DGC-2020 BESTlogic™Plus9400273990 Bep. X19400273990 Bep. X1
