Монтаж
AEM-
2020 выполнены в пластиковом корпусе и могут быть смонтированы в любом положении.
Конструкция AEM-2020 достаточно надежная для монтажа непосредственно на двигателе
с использованием ¼-дюйма. Детали крепления выбираются исходя из ожидаемых условий
эксплуатации и/или перемещения. Момент завинчивания крепления не должен превышать 7,34 Н•м.
См Рисунок 11-1 для получения информации о габаритных и присоединительных размерах AEM-
2020. Все размеры показаны в дюймах, миллиметры указаны в скобках.

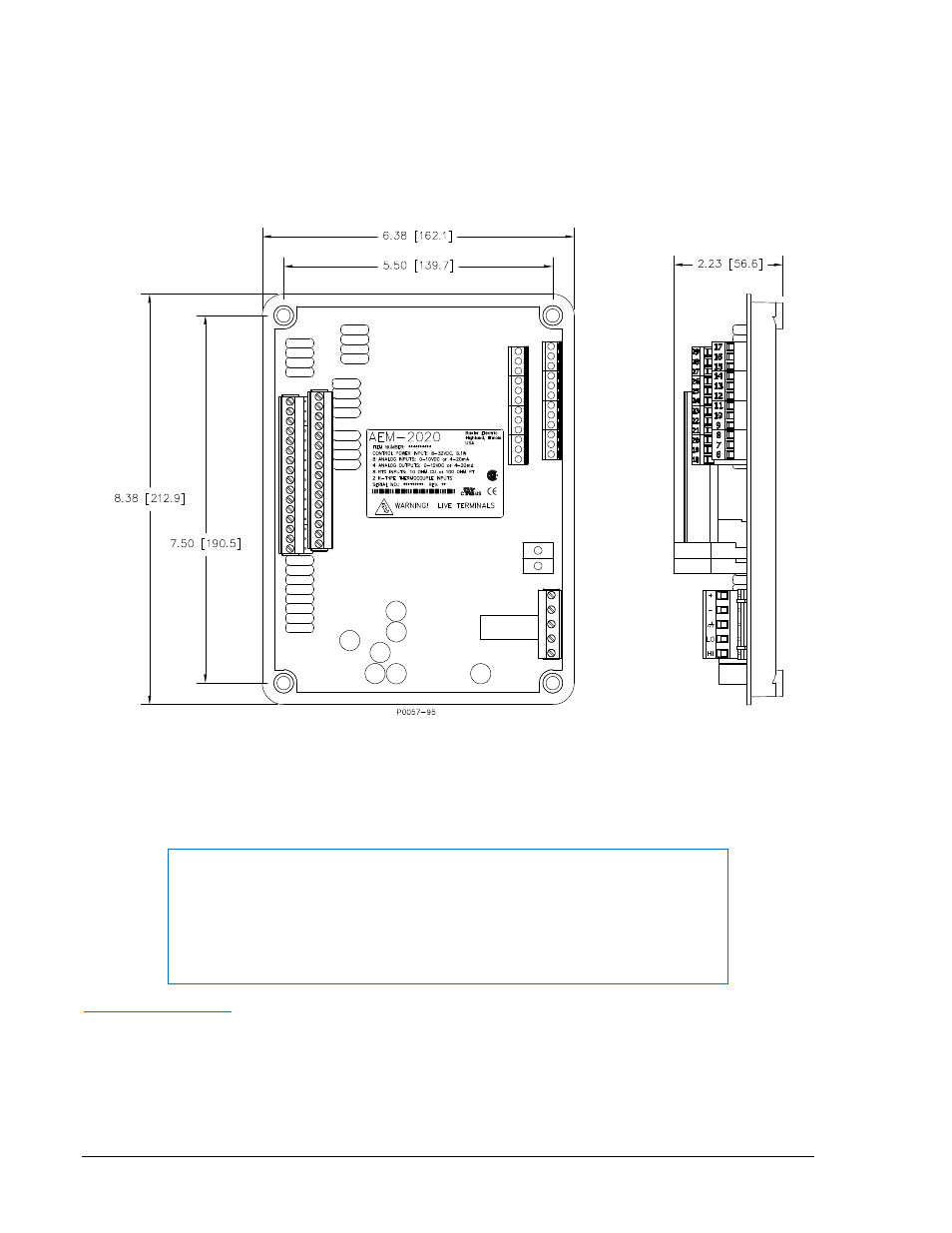

Рисунок 11-1. Габаритные и присоединительные размер AEM-2020
Connections
Присоединения к AEM-2020 определяются конкретным случаем применения. Неправильное
присоединение внешних цепей может повредить модуль.
ПРИМЕЧАНИЕ
Оперативное питание от батареи должно подаваться в корректной
полярности, иначе AEM-2020 не будет поврежден, но и работать также не
будет.
Следует соединить AEM-2020 с контуром заземления медным проводом
сечением не менее 12 AWG.
Клеммы и зажимы
Клеммный интерфейс состоит как из вставляемых соединителей, так и несъемного соединителя с
привинчиваемыми зажимными клеммами.
Соединения с AEM-2020 выполняются с использованием одного 5-контактного соединителя, двух
12-
контактных соединителей, двух 16-контактных соединителей и двух 2-контактных соединителей
термопары. 16-, 5- и 2-контактные соединители вставляются в контактные вводы на AEM-2020.
Соединители и контактные вводы имеют кромки типа «ласточкин хвост», обеспечивающие
правильность ориентации при сопряжении. Кроме того, соединители и контактные вводы
11-4
