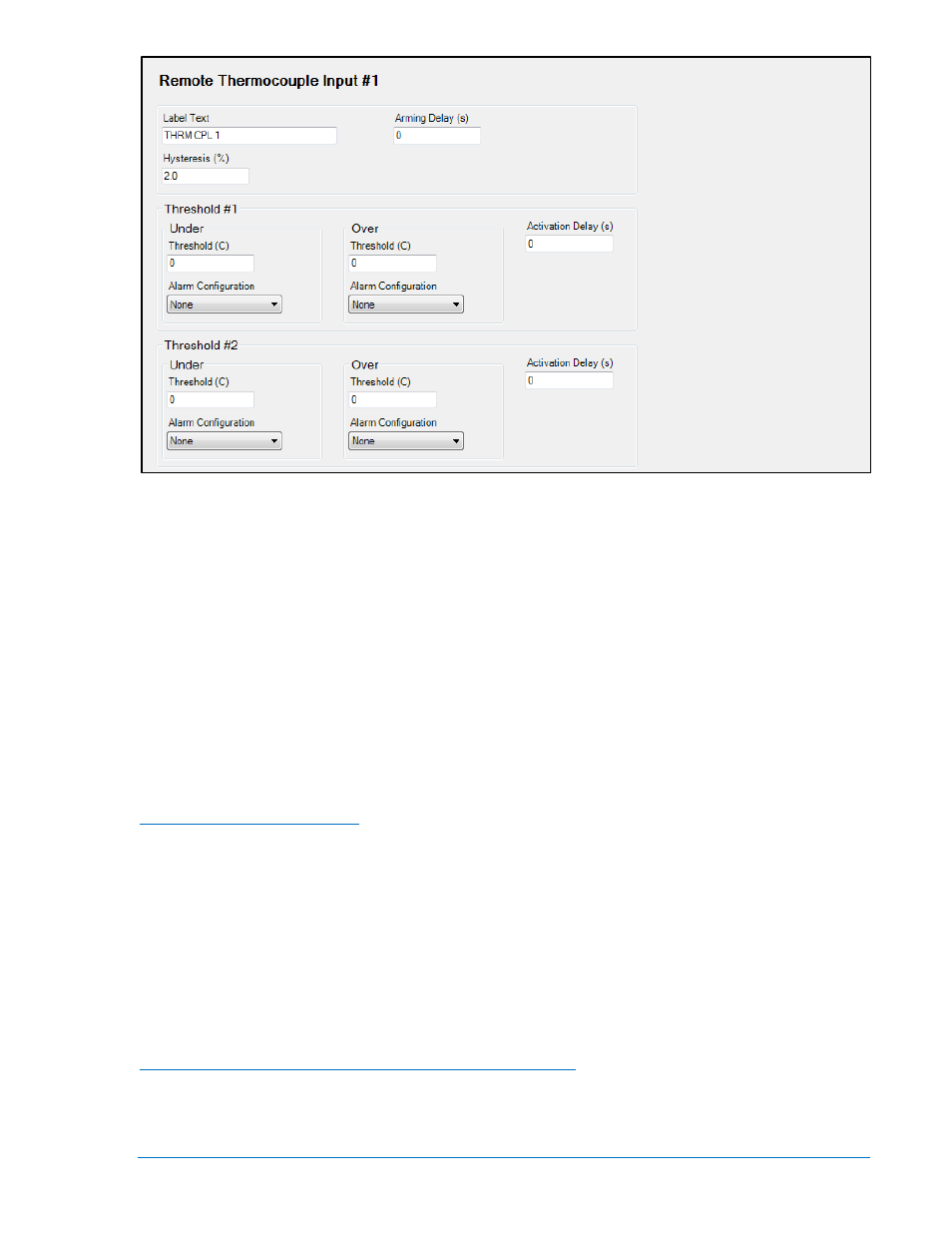

Рисунок 7-28. Экраны проводника настроек, программируемых входов, удаленных входов
термопар
Конфигурируемые параметры:
1. Label Text –
введите текст описывающий значение входа. Этот текст появляется рядом с
входом в программируемой логике BESTlogicPlus и в журнале событий, если вход определен на
аварийный или предупредительный сигнал.
2. Hysteresis (%) –
введите значение, которое будет соответствовать гистерезису срабатывания
уставки. Это позволит предотвратить многократное срабатывание уставки.
3. Arming Delay –
это выдержка времени, которая отсчитывается после запуска двигателя, по
истечении которой начинается мониторинг входа. Установите выдержку времени в 0, если
требуется постоянный мониторинг, включая состояние, при котором двигатель остановлен.
Ненулевые значения позволяют начать контроль входа после запуска двигателя.
4. Threshold 1 and Threshold 2 –
эти настройки идентичны тем, которые применяются для
удаленных аналоговых входов. Смотрите инструкции по настройке в параграфе
Конфигурирование удаленных аналоговых входов на AEM-2020 для конфигурирования этих
уставок.
Программируемые выходы
Программируемые выходы состоят из:
•
Внутренние дискретные выходы DGC-2020
o
Программируемые контактные выходы
o
Релейные выходы Start, Pre-Start, Start
•
Удаленные дискретные выходы на CEM-2020
•
Удаленные аналоговые выходы на AEM-2020
•
Конфигурируемые элементы в DGC-2020. Конфигурируемые элементы позволяют DGC-
2020 взять выход из программируемой логики BESTlogicPlus и установить его как аварийный или
предупредительный, который затем можно использовать в программируемом логическом
контроллере.
Конфигурирование дискретных выходов в DGC-2020.
Programmable Contact Outputs (Программируемые дискретные выходы). См. рисунок 7-29.
Путь навигации на передней панели: SETTINGS > PROGRAMMABLE OUTPUTS > OUTPUTS
(НАСТРОЙКИ > ПРОГРАММИРУЕМЫЕ ВЫХОДЫ > ВЫХОДЫ)
9400273990 Bep. X1
DGC-
2020 Установка
7-27
