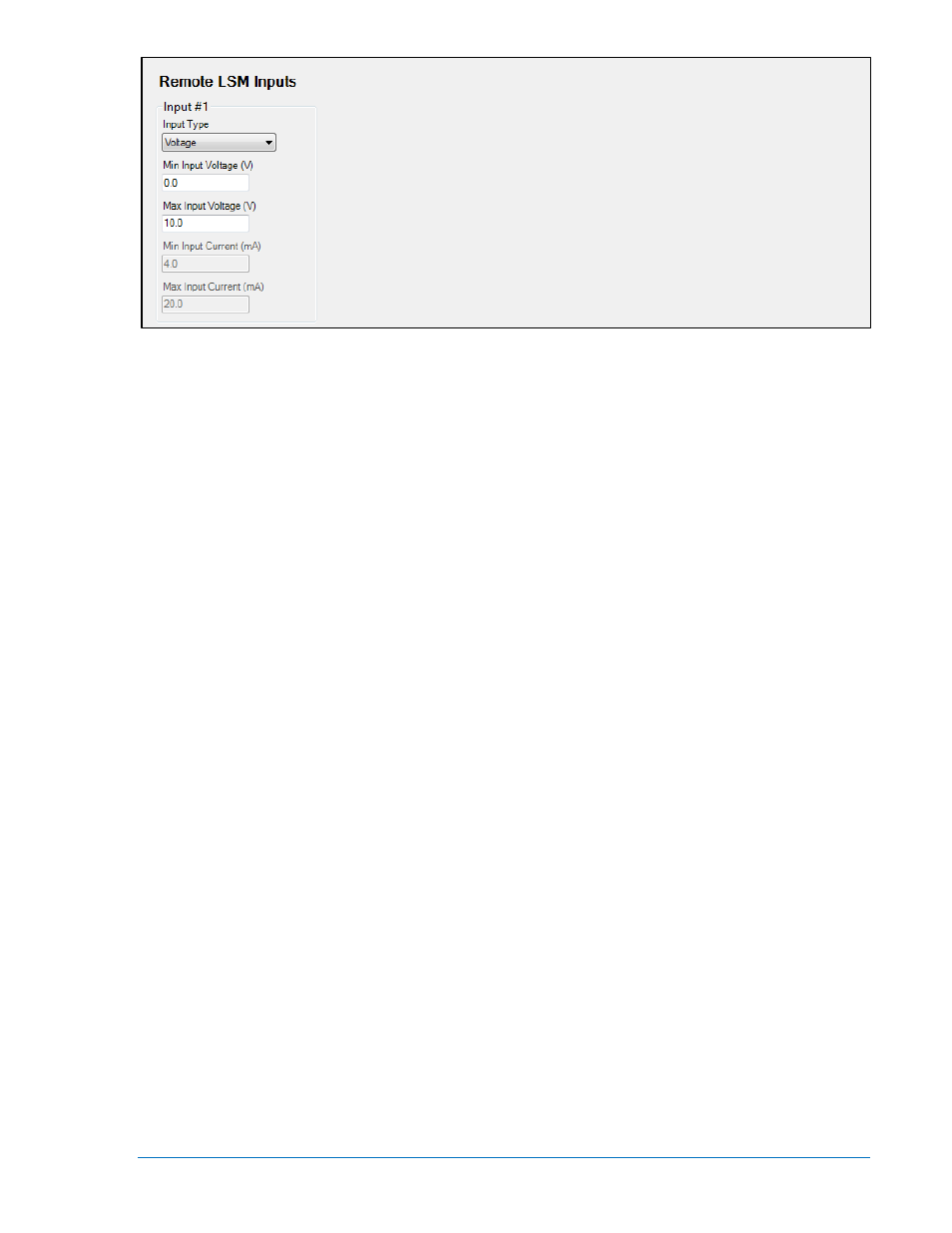

Рисунок 7-24. Экраны проводника настроек, программируемых входов, удаленных LSM входов
Конфигурируемые параметры:
1.
Input Type –
выберите Voltage для входа напряжения 0-10 В или Current для входа тока 4-20
мА.
2.
Min Input Voltage (V) –
эта настройка определяет минимальное значение корректного
напряжения получаемого с преобразователя и устройства подключенного к аналоговому
входу. Напряжение ниже данного уровня будет ограничено данным значением. Настройка Min
Input
Voltage может быть установлена только при выбранном типе входа Voltage.
3.
Max Input Voltage (V) -
эта настройка определяет максимальное значение корректного
напряжения получаемого с преобразователя и устройства подключенного к аналоговому
входу. Напряжение выше данного уровня будет ограничено данным значением. Настройка
Max Input Voltage может быть установлена только при выбранном типе входа Voltage.
4.
Min Input Current (mA) -
эта настройка определяет минимальное значение корректного тока
получаемого с преобразователя и устройства подключенного к аналоговому входу. Ток ниже
данного уровня будет ограничен данным значением. Настройка Min Input Current может быть
установлена только при выбранном типе входа Current.
5.
Max Input Current (mA) -
эта настройка определяет максимальное значение корректного тока
получаемого с преобразователя и устройства подключенного к аналоговому входу. Ток выше
данного уровня будет ограничен данным значением. Настройка Max Input Current может быть
установлена только при выбранном типе входа Current.
Конфигурирование удаленных дискретных входов на CEM-2020. См. рисунок 7-25.
Путь навигации на передней панели: SETTINGS > PROGRAMMABLE INPUTS > CONFIGURABLE
INPUTS (НАСТРОЙКИ > ПРОГРАММИРУЕМЫЕ ВХОДЫ > КОНФИГУРИРУЕМЫЕ ВХОДЫ)
Настройки на этом экране будут отключены до тех пор, пока не будет включен CEM-2020
(Дискретный модуль расширения) по инструкциям описанным ранее.
