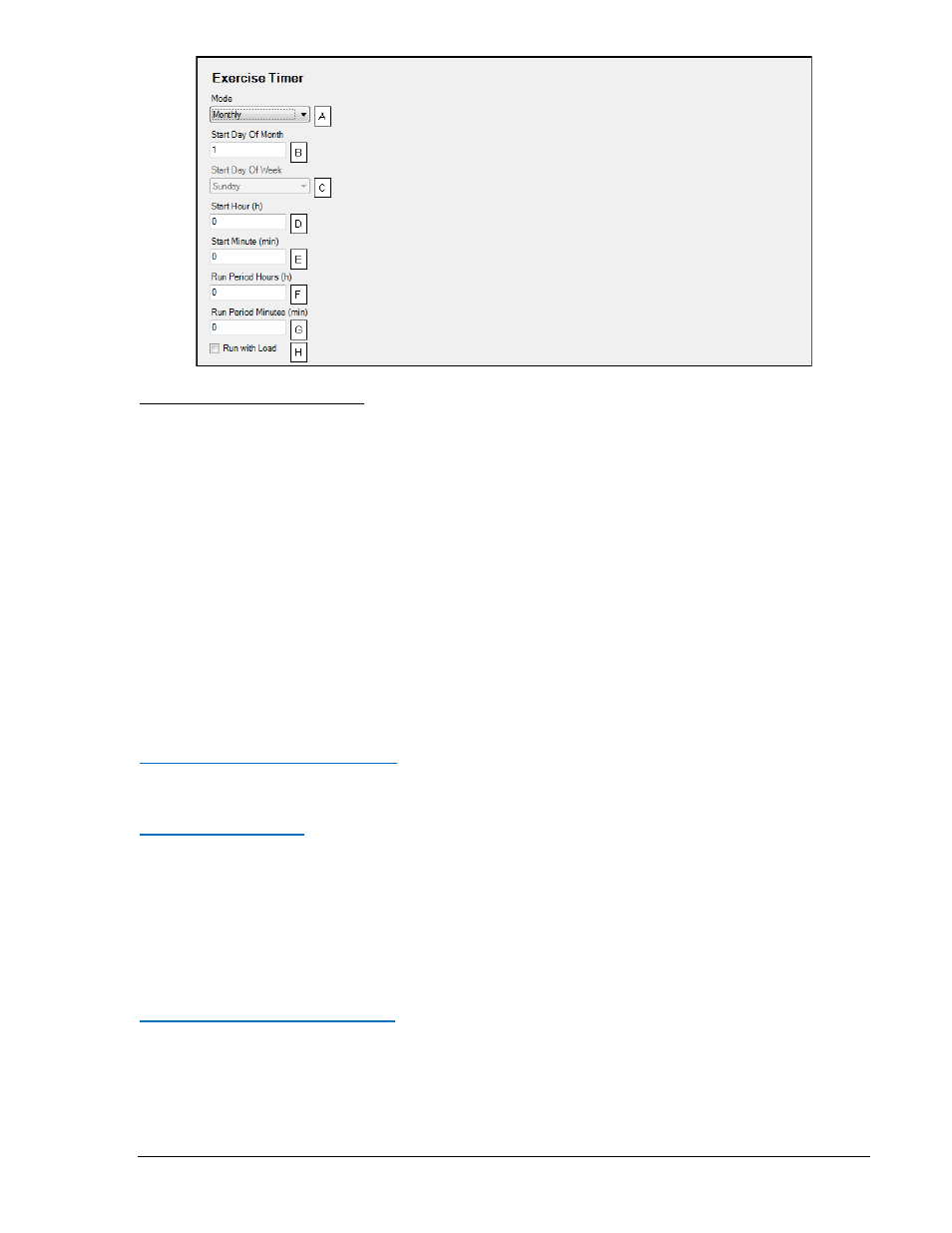

Рисунок 4-30. Параметры таймера расписания
A
Mode:
Monthly (ежемесячно), Weekly (еженедельно) или Daily (ежедневно).
B
Start Day Of Month:
Регулируется в диапазоне 1 to 31 in 1 day increments.
C
Start Day Of Week:
Sunday (воскресенье), Monday (понедельник), Tuesday (вторник), Wednesday
(среда), Thursday (четверг), Friday (пятница) или Saturday (суббота).
D
Start Hour:
Регулируется в диапазоне 0 - 23 с шагом 1 ч.
E
Start Minute:
Регулируется в диапазоне 0 - 59 с шагом 1 мин.
F
Run Period Hours:
Регулируется в диапазоне 0 - 23 с шагом 1 ч.
G
Run Period Minutes:
Регулируется в диапазоне 0 - 59 с шагом 1 мин.
H
Run with Load:
Включено или отключено.
Измерительные трансформаторы
Три группы параметров измерительных трансформаторов конфигурируются в DGC-2020. Эти
параметры совместно с напряжением генератора, током статора и напряжением шин
измеренными DGC-2020, позволяют DGC-2020 производить точные измерения, осуществлять
защиту и синхронизировать генератор с шинами (только для номера исполнения xxxxxxxAx).
Кликните на кнопку Rated Data на экране измерительных трансформаторов (Sensing Transformers)
для внесения изменений в настройки номинальных параметров, по окончании нажмите кнопку the
Save
для сохранения.
Параметры генераторного ТН
Среди параметров генераторного ТН номинальное первичное напряжение
A
и номинальное
вторичное напряжение
B
.
Параметры ТН шин
Номинальные значения первичного и вторичного напряжения трансформатора шины используются
функцией автоматического переключения, которая отслеживает вход одно- или трехфазной шины∗
для выявления сбоя сетевого электропитания. Контроллеры, оснащенные автоматическим
синхронизатором (номер стиля исполнения xxxxxxxAx) также используют номинальные значения
первичного и вторичного напряжения трансформатора шины. Первичная настройка
C
устанавливает номинальное напряжение на фазах А и С шины. Вторичная настройка
D
устанавливает номинальное напряжение на входе напряжения шины контроллера DGC-2020.
∗
Вход трехфазной шины доступен только в контроллерах DGC-2020 версии 3.
Параметры генераторного ТТ
Единственный параметр генераторного ТТ – номинальный первичный ток
E
. Вторичный ток
задается номером исполнения (the style number
F
), 1xxxxxxxx использует номинальный ток ТТ 1 А,
5xxxxxxxx – 5
А.
Настройка линейного коэффициента масштабирования ТТ генератора
G
используется для
автоматической подстройки первичного тока генераторного ТТ в случаях, когда может
производится более одного типа подключения генератора. Масштабный коэффициент
9400273990 Bep. X1
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ BESTCOMSPlus
®
4-41
