3. Label Text –
введите текст описывающий значение входа. Этот текст появляется рядом с
входом в программируемой логике BESTlogicPlus и в журнале событий, если вход определен
на аварийный или предупредительный сигнал.
4. Contact Recognition –
необходимо выбрать будет ли контактный вход распознаваться всегда
или только при запущенном двигателе. Например, переключатель замыкается при низком
давлении масла только при запущенном двигателе. Такой переключатель может быть
замкнут при неработающем двигателе, однако работа аварийной и предупредительной
сигнализации при этом не должно происходить. Выбор While Engine Running Only
предотвращает ложную сигнализацию при остановленном двигателе.
Конфигурирование удаленных аналоговых входов на AEM-2020.
Путь навигации на передней панели: SETTINGS > PROGRAMMABLE INPUTS > ANALOG INPUTS
(НАСТРОЙКИ > ПРОГРАММИРУЕМЫЕ ВХОДЫ > АНАЛОГОВЫЕ ВХОДЫ)
Каждый вход называется пользовательской строкой и входу назначается диапазон, с которым он
будет работать. Таким образом, внешние параметры измеряются и отображаются на DGC-2020.
Каждый вход сконфигурирован на работу с 4-мя уставками (две уставки верхние и две уставки
нижние), состояние которых доступно в программируемой логике BESTlogicPlus. В дополнение,
каждая уставка может вызвать срабатывание аварийной или предупредительной сигнализации
для защиты генератора и соответствующего оборудования, параметры которого принимает вход.
См. рисунок 7-26.

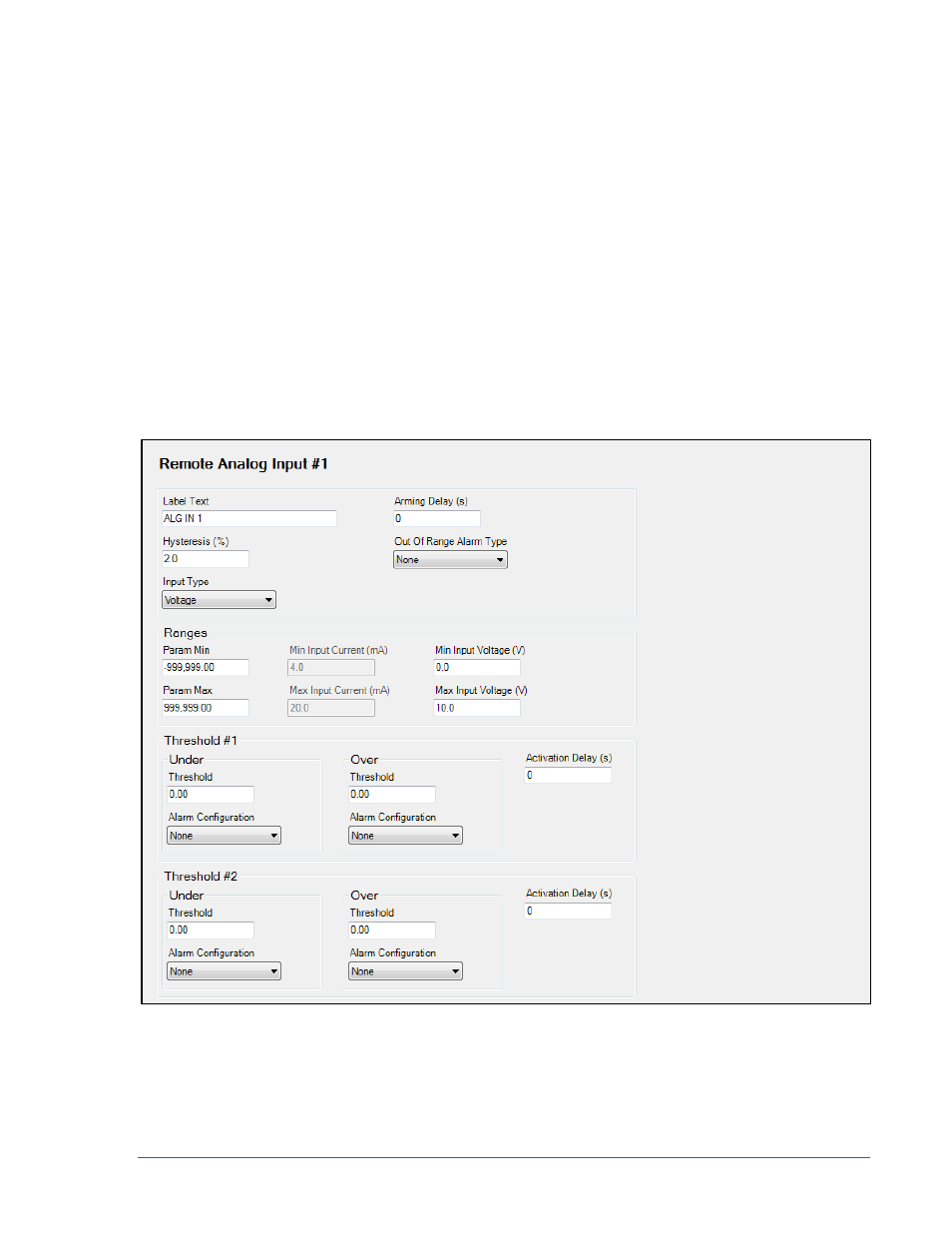

Рисунок 7-26. Экраны проводника настроек, программируемых входов, аналоговых удаленных
входов
Конфигурируемые параметры:
1.
Label Text –
введите текст описывающий значение входа. Этот текст появляется рядом с
входом в программируемой логике BESTlogicPlus и в журнале событий, если вход определен
на аварийный или предупредительный сигнал.
