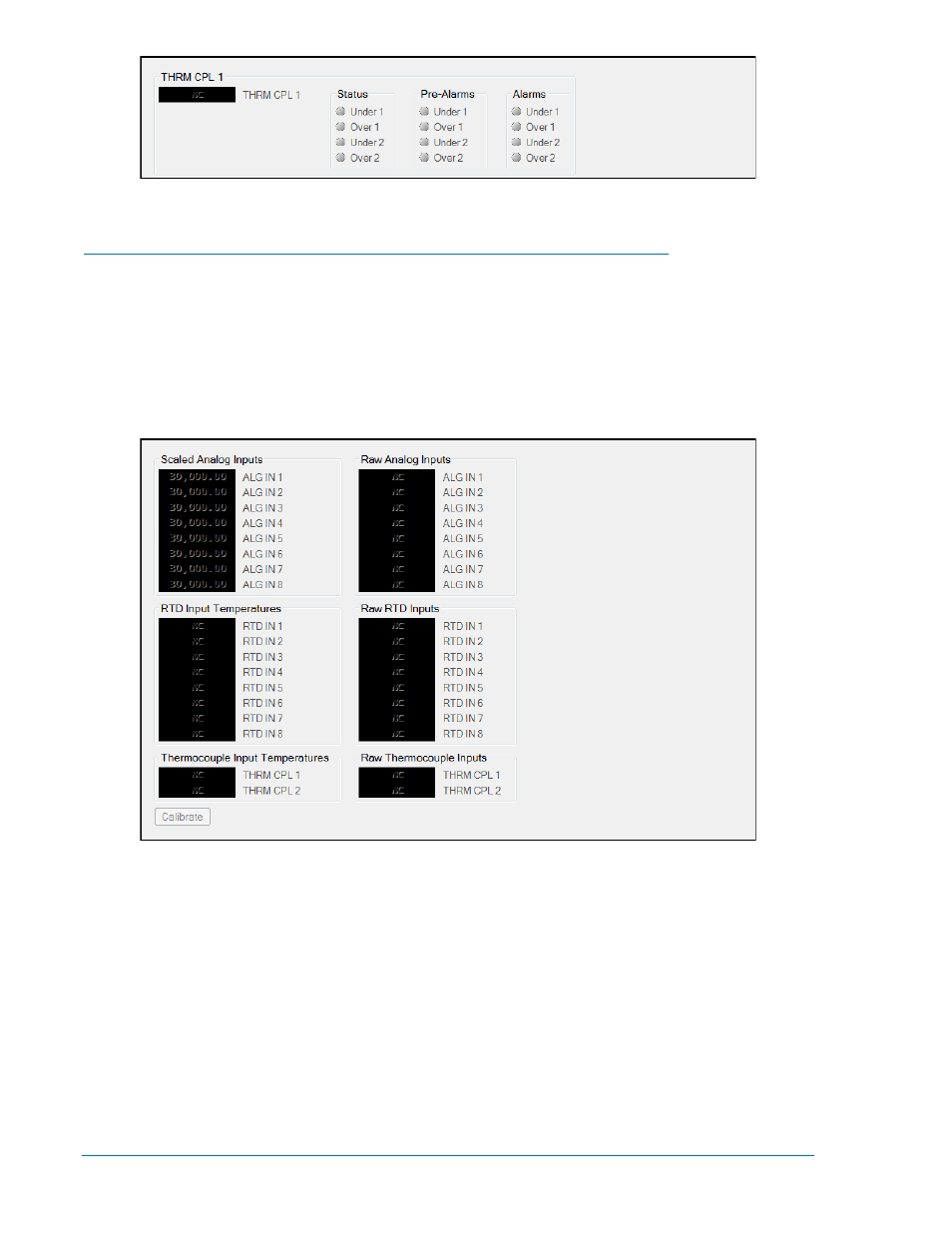

Рисунок 4-93. Экран Metering, Inputs, Remote Thermocouple Inputs
Remote Analog Input Values (Значения на удаленных аналоговых входах)
При использовании опционального AEM-2020 (аналогового модуля расширения) на экране
отображаются смасштабированные значения сигнала на аналоговых входах, истинные значения
сигнала, температуры по термодатчикам и термопарам. Для каждого аналогового входа
измеренное значение отображается в отмасштабированном виде. Это удобно для проверки
корректности измеряемх AEM-2020 значений (вход напряжения 0 - 10 В или вход тока 4 - 20 мА).
Отмасштабированное значение – это измеренное значение умноженное на диапазон
определяемый минимальным и максимальным значением удаленного аналогового входа. См.
Рисунок 4-94. Экран Metering, Inputs, Remote Analog Input Values
Кнопка Calibrate, показанная на экране значений удаленного аналогового входа открывает экран
Analog Input Temperature Calibration, показанный на Рисунок 4-95. Этот экран используется для
калибровки входов термодатчиков 1 - 8 и входов термопар 1 - 2.
