Инструкция по эксплуатации Basler Electric DGC-2020
Страница 280

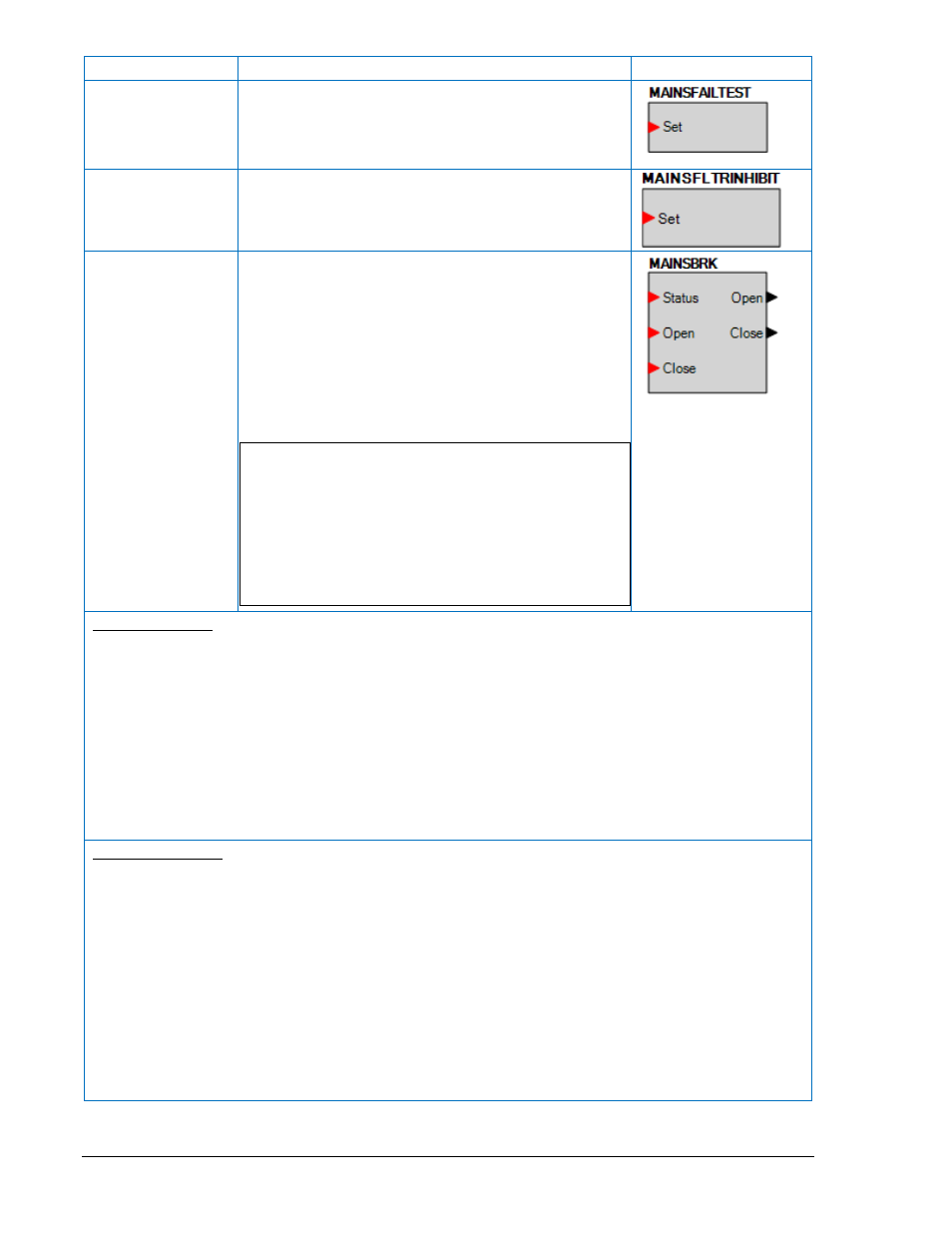

Название
Описание
Символ
MAINSFAILTEST
Когда этот элемент в true, то DGC-2020 будет выполнять
переход как при отказе в системе. Это может быть
использовано для проверки работы устройства без
необходимости
выполнять
какие-либо
действия
симулирующие отказ системы.
MAINSFLTRINHIBIT
Когда установочный вход находится в состоянии TRUE,
закрываются все переходы при отказе основного
источника
MAINSBRK
Этот элемент используется для соединения выходных
сигналов DGC-2020 включения и отключения системного
выключателя с физическими выходными контактами для
управления выключателем и обеспечения обратной
связи
выключателя
и
DGC-2020
посредством
дискретного входа. В дополнение, могут быть назначены
дискретные
входы
для
ручного
управления
выключателем.
Этот элемент доступен только когда сконфигурирован
параметр Mains Breaker Hardware на экране Breaker
Hardware
в ветви Breaker Management.
ПРИМЕЧАНИЕ
При
использовании
синхронизатора
DGC-2020,
рекомендуется использовать выходные релейные
контакты DGC-2020 для замыкания выключателя, что
сокращает время подачи команды. Если используются
удаленные выходы (CEM-2020) для замыкания
выключателя,
рекомендуется
использовать
синхронизатор с опережением, чтобы учесть задержку
создаваемую выходными контактами CEM-2020 (50 мс).
MAINSBRK Входы
Status:
Этот вход позволяет назначить дискретный вход для обеспечения обратной связи выключателя и
DGC-
2020. Когда контакт на входе замкнут, считается, что выключатель включен. Аналогично наоборот.
Open:
Этот вход позволяет назначить дискретный вход на ручное отключение системного выключателя.
Если на входе появляется импульсный сигнал, в то время как DGC-2020 находится в режиме RUN или
AUTO, выключатель отключится.
Close:
Этот вход позволяет назначить дискретный вход на ручное включение системного выключателя.
Если на входе появляется импульсный сигнал, в то время как DGC-2020 находится в режиме RUN или
AUTO, выключатель включится. Если параметр Dead Bus Close Enable (включение на шины без
напряжения) установлен в TRUE, и основной источник без напряжения выключатель включится. Если
основной источник стабилен, то DGC-2020 синхронизирует генератор и шины и только тогда включит
выключатель. Если опция синхронизатора не доступна, то DGC-2020 включит выключатель с
использованием внешнего устройства контроля синхронизации.
MAINSBRK
Выходы
Выходы элемента могут быть назначены физическим выходным реле DGC-2020 и использоваться для
управления выключателем.
Open:
Этот выход выдает импульсное замыкание контакта для отключения выключателя. Если параметр
Breaker Output Contact Type (тип выходного контакта) установлен в Pulse (импульс) на экране Breaker
Hardware в Breaker Management в навигаторе параметров длительностью Open Pulse Time. Выходной
сигнал также может быть постоянным при установке параметра Mains Breaker Hardware Contact Type в
c
ontinuous. Следует помнить, что длительность импульса должна быть достаточной для отключения
выключателя.
Close:
Этот выход выдает импульсное замыкание контакта для включения выключателя. Если параметр
Breaker Output Contact Type (тип выходного контакта) установлен в Pulse (импульс) на экране Breaker
Hardware в Breaker Management в навигаторе параметров длительностью Open Pulse Time. Выходной
сигнал также может быть постоянным при установке параметра Mains Breaker Hardware Contact Type в
continuous. Следует помнить, что длительность импульса должна быть достаточной для включения
выключателя.
5-26
