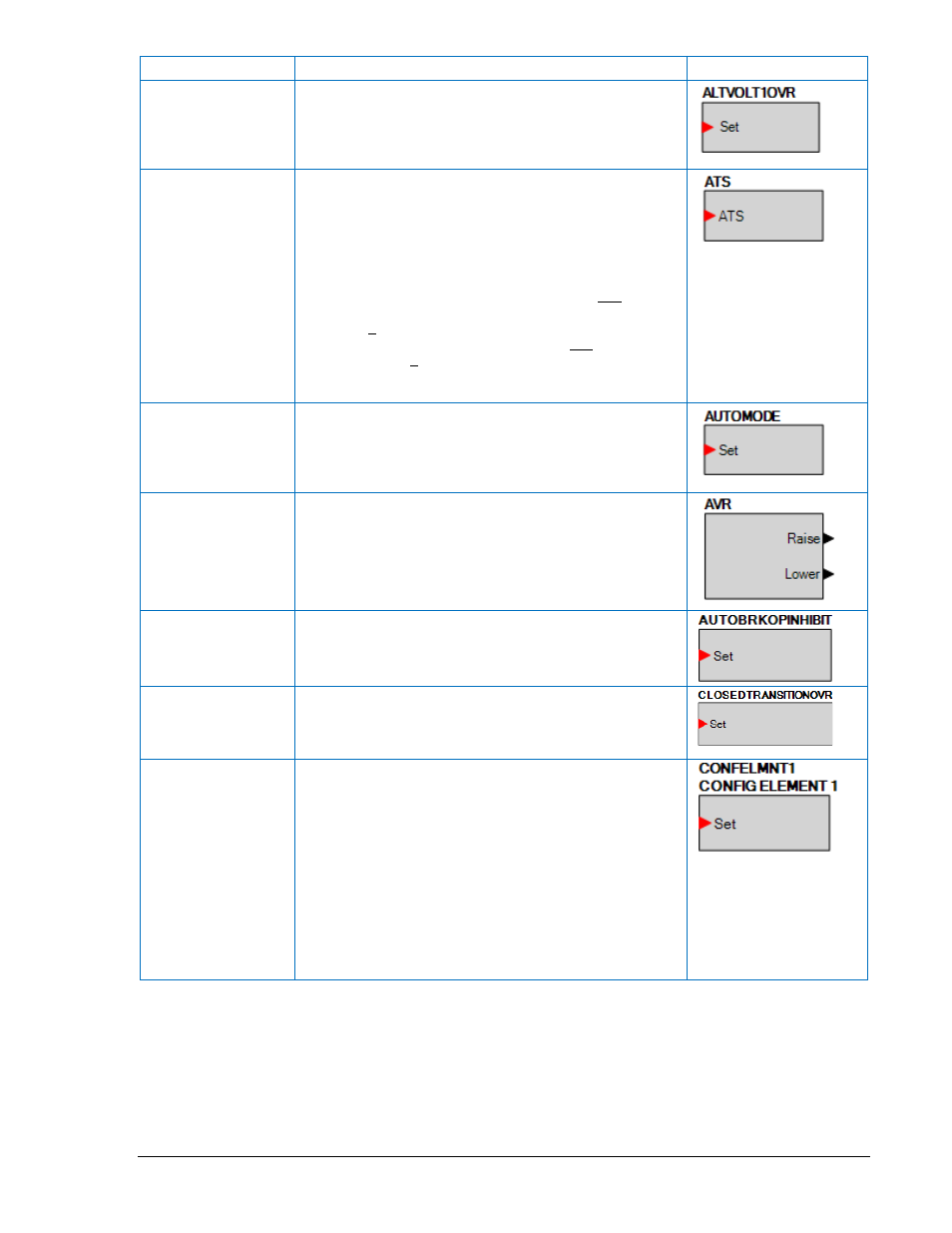

Название
Описание
Символ
ALTVOLTXOVR
(X = от 1 до 4)
Когда этот логический элемент имеет значение «истина»
и источник уставки регулировки напряжения настроен на
регулировку напряжения, настройка альтернативного
напряжения становится активной уставкой для
контроллера регулировки напряжения.
ATS
Когда этот логический элемент в состоянии TRUE, и
DGC-
2020 находится в автоматическом режиме (AUTO)
генератор пойдет в работу. Это можно использовать в
качестве программируемой функции автоматического
перехода (ATS) если требуется сгенерировать сигнал
ATS
как сигнал сочетания логических функций, а не
замыкание физического контакта на входе. Если
логический элемент ATS в состоянии TRUE или контакт,
соответствующий программируемой функции ATS
замкнут, и DGC в автоматическом режиме (AUTO),
генератор пойдет в работу. Если оба логический
элемент ATS и программируемая функция ATS в
состоянии FALSE, и DGC в автоматическом режиме,
генератор будет охлажден и отключен.
AUTOMODE
Когда на этом входе TRUE и DGC-2020 в отключенном
режиме (OFF), DGC-2020 перейдет в автоматический
режим
(AUTO).
Это
импульсный
вход.
Нет
необходимости удерживать сигнал после переключения
режимов.
AVR
Может быть присоединен к входу других логических
блоков. Когда блок AVR дает сигнал на повышение
возбуждения, выход Raise переходит в состояние TRUE.
При снижении возбуждения, в состояние TRUE
переходит выход Lower.
AUTOBRKOP-
INHIBIT
Когда установочный вход находится в состоянии TRUE,
срабатывает отключение автоматического выключателя.
CLOSED-
TRANSITIONOVR
Когда установочный вход находится в состоянии TRUE,
закрываюся все переходы при отказе основного
источника, даже если переход настроен(Mains Fail
Transfer Type)
на открытое состояние (Open)
CONFELMNTX
(X = 1 - 8)
Конфигурируемые
элементы
(CONFELMNT1-8)
присоединяются к логической схеме как выходы. Эти
элементы конфигурируются в BESTCOMSPlus
®
на
экране Programmable Outputs, Configurable Elements.
Пользователь может назначить строку до 16 символов, и
сконфигурировать действие на аварийный или
предупредительный
сигнал.
Если
элемент
сконфигурирован на сигнал, то при его срабатывании
пользовательская строка будет отображена на панели
устройства и занесена в журнал событий. В дополнение,
состояние
конфигурируемого
элемента
может
использоваться для запуска модемного соединения с
передачей пользовательского сообщения.
9400273990 Bep. X1
Программируемая логика DGC-2020 BESTlogic™Plus
5-21
