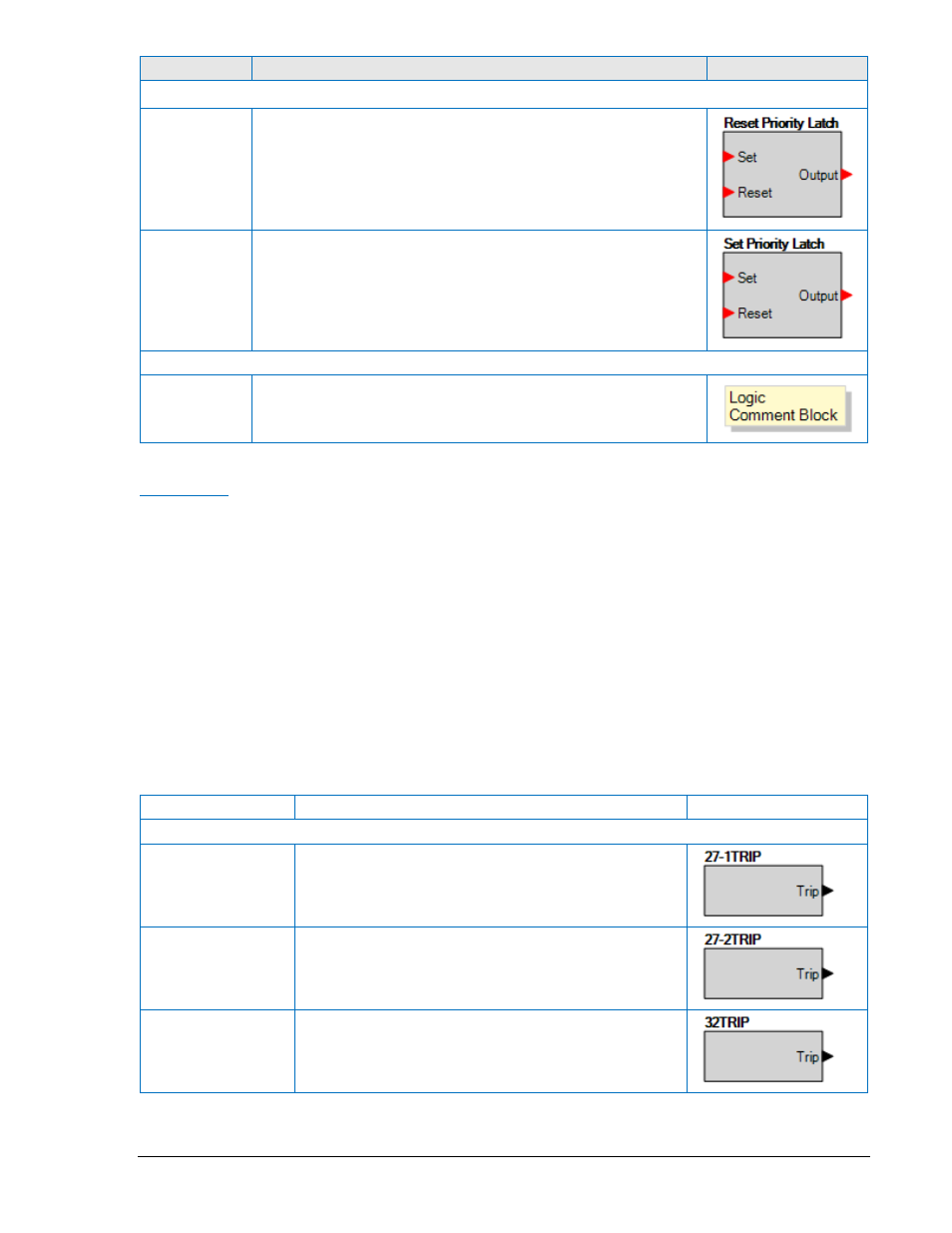

Название Описание Символ
Защелки
Защелка с
приоритетом
по сбросу
Когда установочный вход Set включен и вход сброса Reset
отключен, защелка переходит в установленное состояние SET
(ON). Когда вход Reset включен, а вход установки Set отключен,
защелка переходит в сброшенное состояние RESET (OFF). Если
оба входа Set и Reset включаются одновременно, вход сбросы
имеет больший приоритет и защелка будет в состоянии RESET
(OFF).
Защелка с
приоритетом
по запуску
Когда установочный вход Set включен и вход сброса Reset
отключен, защелка переходит в установленное состояние SET
(ON). Когда вход Reset включен, а вход установки Set отключен,
защелка переходит в сброшенное состояние RESET (OFF). Если
оба входа Set и Reset включаются одновременно, вход сбросы
имеет больший приоритет и защелка будет в состоянии RESET
(OFF).
Другое
Блок
комментариев
Ввод комментариев пользователя.
Элементы
Эта группа содержит элементы защиты 27, 32, 40, 47, 51, 59, 78, 81 и ROCOF. Она также содержит
элементы генераторного выключателя, выключателя системы, управления возбуждением, логики
аварийных и предупредительных сигналов, модема, конфигурируемых элементов и режимов,
параллельной работы с сетью, работы с нагрузкой, работы двигателя, запрета работы, запрета
проверки, выхода предпуска Pre-Start, выхода пуска Start, выхода работы Run, запроса останова с
охлаждением, запроса на охлаждение, задержка внешнего запуска, байпас внешнего запуска,
запрет переменной частоты, Переключение на альтернативное напряжение, переключение
нагрузки, переключатель запроса скорости MTU, проверка отказа системы, набора нагрузки,
сброса, сигнализации без звука, проверки ламп, запроса хх, последовательного запуска, низкого
уровня топлива, ручной регенерации топливного фильтра частичной очистки, запрете регенерации
топливного фильтра частичной очистки, аварийного останова, увеличения скорости, уменьшения
скорости.
В таблице 5-3 перечислены названия и описания элементов данной группы.
Таблица 5-3. Группа Элементы, названия и описания
Название Описание Символ
Protection
27-1TRIP
TRUE когда элемент минимального напряжения 27-1 в
состоянии TRIP (срабатывание). Присоединяется к
входу другого логического блока.
27-2TRIP
TRUE когда элемент минимального напряжения 27-2 в
состоянии TRIP (срабатывание). Присоединяется к
входу другого логического блока.
32TRIP
TRUE когда элемент обратной мощности 32 в состоянии
TRIP (срабатывание). Присоединяется к входу другого
логического блока.
9400273990 Bep. X1
Программируемая логика DGC-2020 BESTlogic™Plus
5-19
