ПРИМЕЧАНИЕ
Система с номером (расположенным на обратной стороне) ниже чем
9400201139 может иметь неполадки с аварийным остановом (ESTOP) при
длине проводов более 2 футов (0.6 м). Промежуточное реле включенное,
как показано, на рисунке 6-3 устраняет эти проблемы.

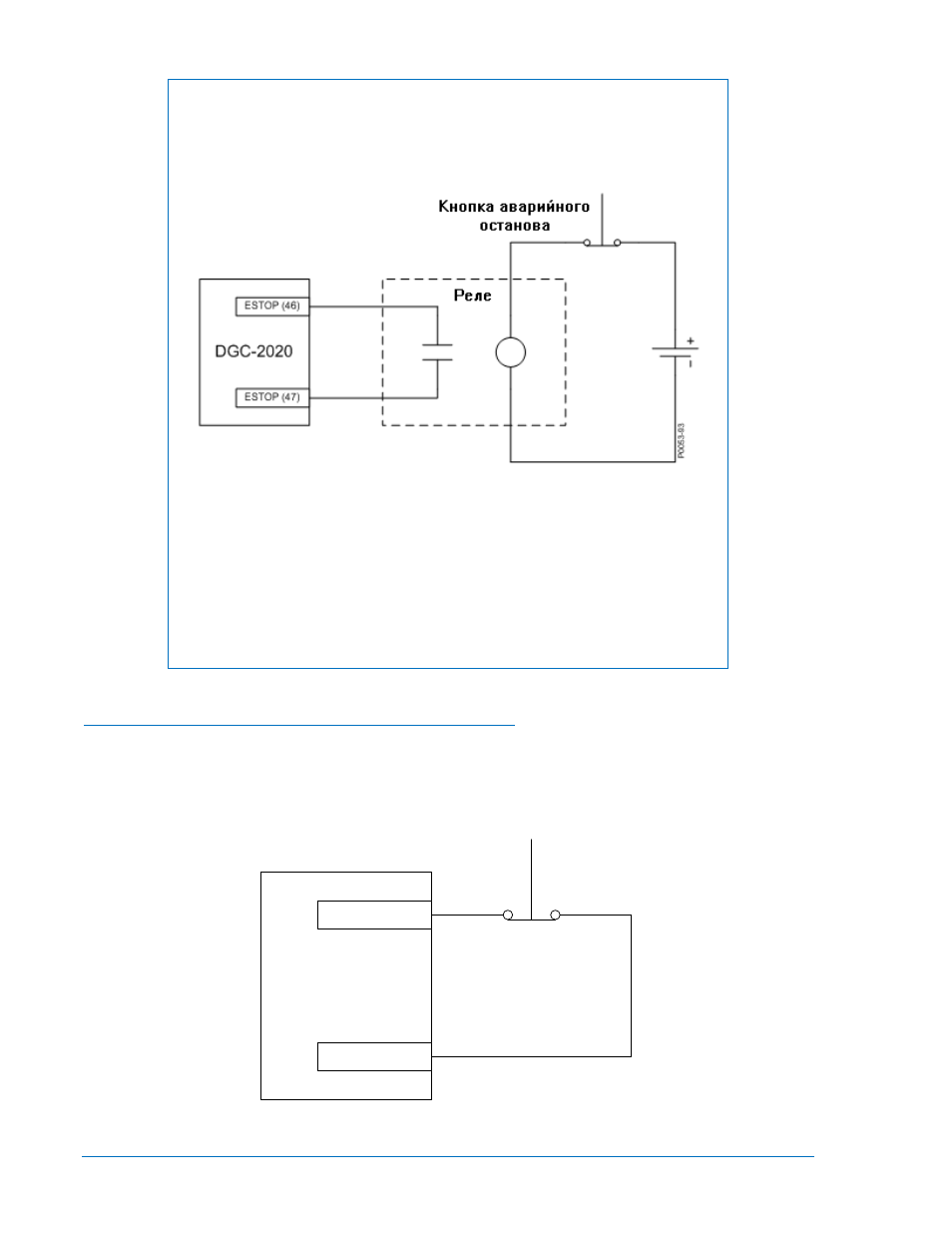

Рисунок 6-4. Схема с промежуточным реле
В схеме использовано реле с нормально разомкнутым контактом. При
подаче напряжения на реле его контакт замыкается. Кнопка аварийного
останова ESTOP является нормально замкнутой (то есть ее контакт
замкнут, если она не нажата). Катушка реле всегда запитана, когда
замкнут контакт ESTOP (не нажата), таким образом контакты реле
замкнуты в нормальном режиме. Когда кнопка ESTOP нажимается,
контакты ESTOP размыкаются, таким образом, контакты реле
размыкаются, генератор отключается.
Дополнительный метод подключения клемм ESTOP
Данный метод подключения не является актуальным. Вход аварийного останова предназначен для
использования с нормально замкнутым ключом и распознает вход аварийного останова при
отключении короткого замыкания. См рисунок 6-5. ESTOP может быть удален от DGC-2020 на 22
м, с суммарной длиной провода 45 м. Клеммы входа аварийного останова показаны в таблице 6-6.
DGC-2020
ESTOP (46)
ESTOP (47)
P0066-20
Рисунок 6-5. Подключение клемм входа аварийного останова (Дополнительный метод
подключения)
6-6 DGC-2020
Монтаж
9400273990 Bep. X1
