Входы и выходы AEM-2020
Клеммы входов и выходов показаны на Рисунок 11-2 и перечислены в Таблица 11-2.

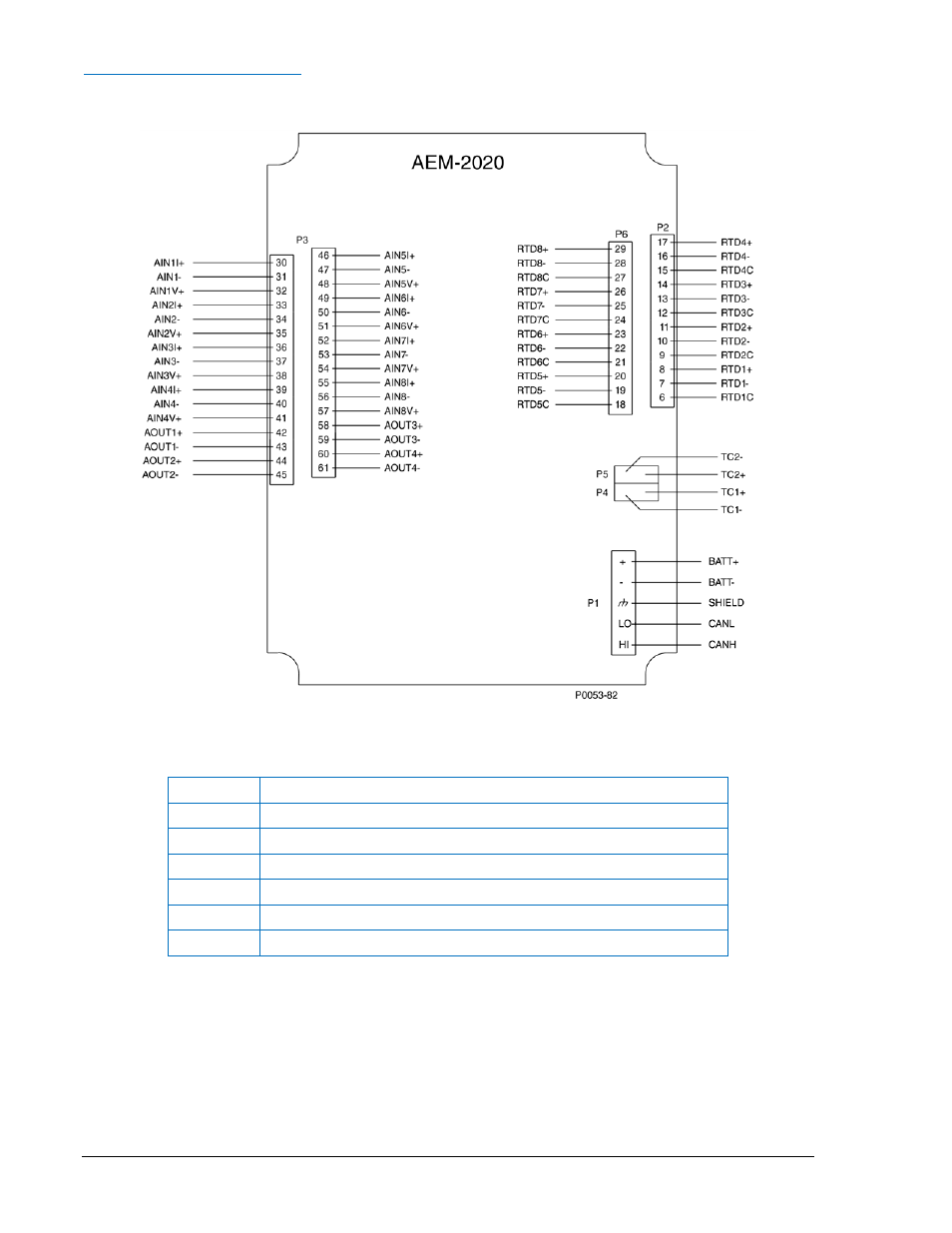

Рисунок 11-2. Входные и выходные клеммы
Таблица 11-2. Клеммы входов и выходов
Разъем
Описание
P1
Оперативное питание и CANbus
P2
Входы термодатчиков 1 - 8
P3
Аналоговые входы 1 - 8 и аналоговые выходы 1 - 4
P4
Вход термопары 1
P5
Вход термопары 2
P6
Входы RTD 5 - 8
11-6
DGC-2020 AEM-
2020 (Аналоговый модуль расширения)9400273990 Bep. X19400273990 Bep. X1
