Параметры конфигурируемых элементов аналогичны тем же, что и в программируемых входам.
Установите следующие параметры для каждого конфигурируемого элемента:
1. Alarm Configuration –
выберите None (нет), Alarm (авария) или Pre-Alarm (предупреждение). При
возникновении аварии, выход сирены непрерывно сигнализирует звуковым сигналом,
а двигатель останавливается. При возникновении предупреждения, выход сирены прерывисто
сигнализирует звуковым сигналом, а двигатель остается в работе. Если выбрано None, то
контролируется только состояние элемента. Состояние доступно из программируемой логики
BESTlogicPlus,
вне зависимости от настроек Alarm Configuration.
2. Activation Delay –
этот параметр определяет продолжительность, в течении которой элемент
будет оставаться в прежнем положении до изменения состояния.
3. Label Text –
введите текст описывающий значение элемента. Этот текст появляется рядом
с элементом в программируемой логике BESTlogicPlus и в журнале событий, если элемент
определен на аварийный или предупредительный сигнал.
4. Contact Recognition -
необходимо выбрать будет ли элемент всегда или только при запущенном
двигателе. Выбор While Engine Running Only предотвращает ложную сигнализацию при
остановленном двигателе.
Например, если открыта дверь генераторного пространства, должна сработать предупредительная
сигнализация для того, чтобы просигнализировать о том, что кто-то находится в генераторном
помещении. В дополнение, в целях безопасности любая запущенная машина должна
остановиться, если кто-то вошел в генераторную комнату. Предположим, что вход 5 настроен для
индикации “ОТКРЫТА ДВЕРЬ” и сконфигурирован как предупредительный сигнал. В
программируемой логике BESTlogicPlus, вход 5 может быть заведен на AND вместе с переменной
ДВИГАТЕЛЬ В РАБОТЕ, для управления конфигурируемым элементом 1, который настроен как
аварийный. Логическая диаграмма представлена на рисунке 7-33.

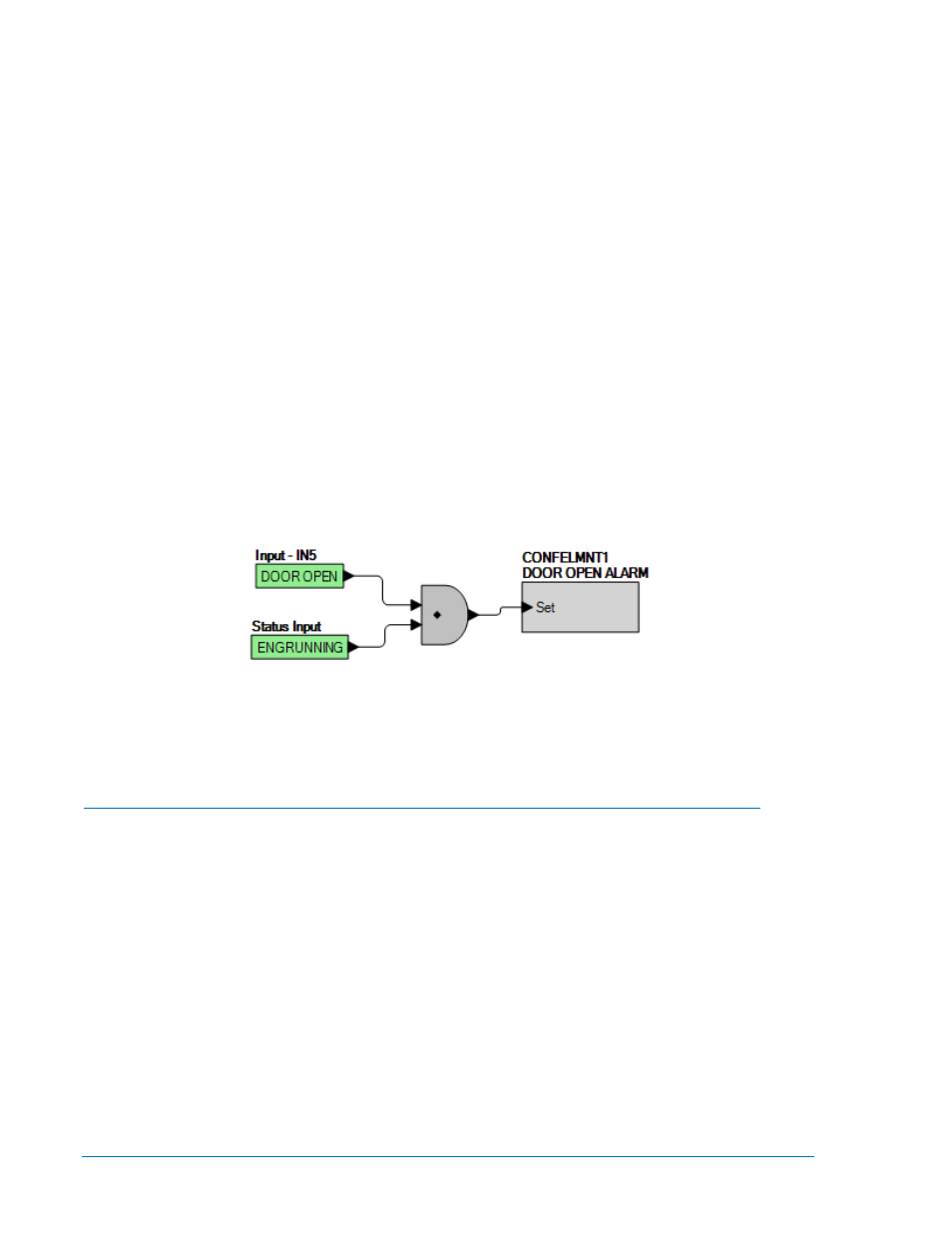

Рисунок 7-33. Логическая диаграмма использования конфигурируемого элемента
Вход 5, сконфигурирован как предупредительный сигнал; предупреждение запускается при
открытии двери вне зависимости от того запущен двигатель или нет. Конфигурируемый элемент 1,
сконфигурирован как аварийный; авария запускается при открытии двери, а двигатель при этом
должен работать.
Конфигурирование удаленных дискретных выходов в CEM-2020. См. рисунок 7–34.
Путь навигации на передней панели: SETTINGS > PROGRAMMABLE OUTPUTS > OUTPUTS
(НАСТРОЙКИ > ПРОГРАММИРУЕМЫЕ ВЫХОДЫ > ВЫХОДЫ)
Каждому выходу может быть задано название, которое будет появляться в программируемой
логике BESTlogicPlus, где выход используется для лучшего понимания программы и более легкого
программирования.
7-30 DGC-
2020 Установка9400273990 Bep. X19400273990 Bep. X1
