используется, когда DGC-2020 измеряет замыкание контактов на контактном входе для активации
масштабирования параметров. Значение масштабного коэффициента служит как множитель для
настройки первичного тока генератора. Например, если контактный вход масштабного
коэффициента получает DGC-2020, а настройка коэффициента выставлена в 2.000, то первичный
ток генератора будет удваиваться (2.000 x настройка первичного тока генератора).
Параметры измерительных трансформаторов BESTCOMSPlus
®
(DGC-2020, System Parameters,
Sensing Transformers) показаны на Рисунок 4-31.

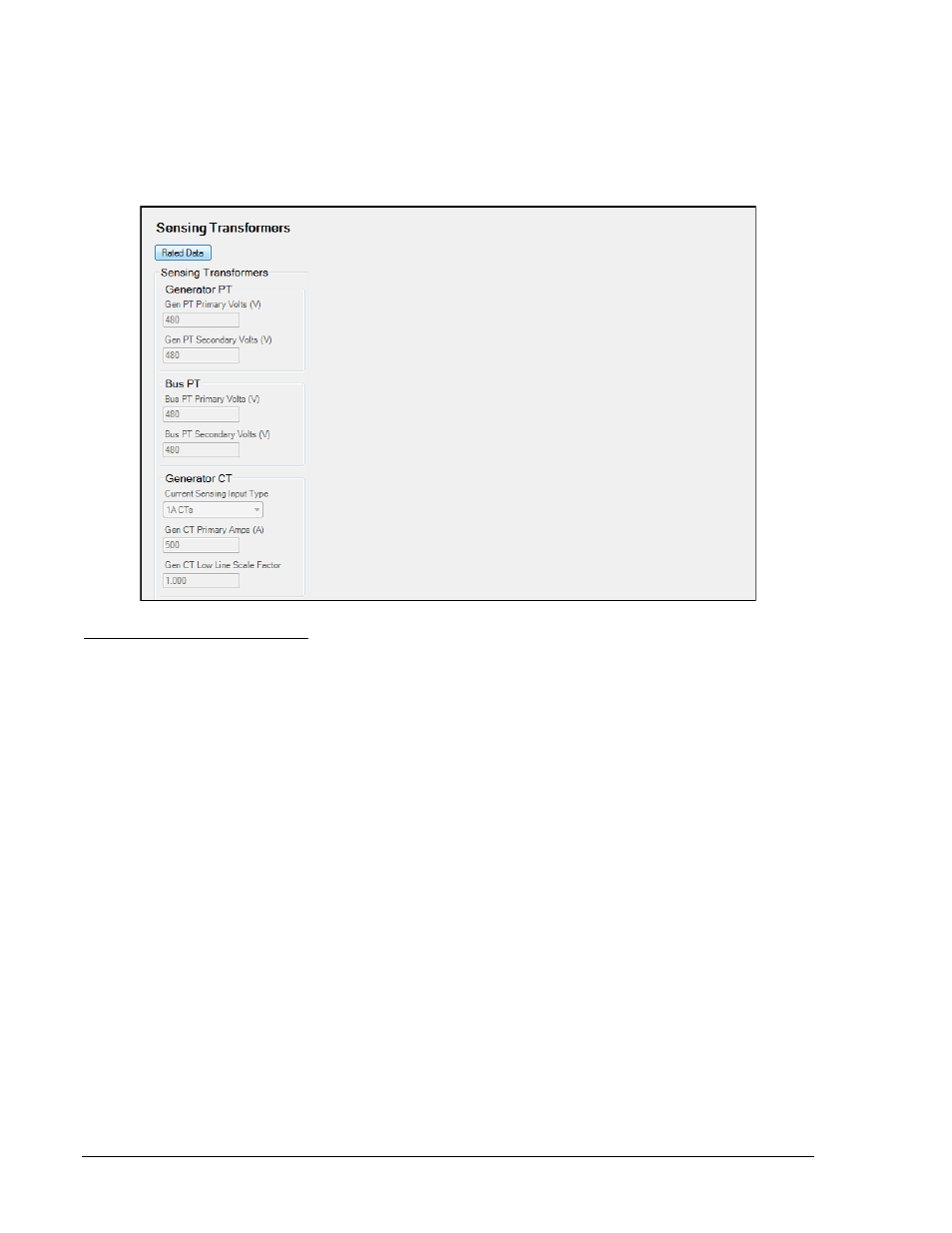

Рисунок 4-31. Параметры измерительных трансформаторов
A
Gen PT Primary Volts (Первичное напряжение ТН генератора): Регулируется в диапазоне 1 –
99
999 В с шагом 1 В.
B
Gen PT Secondary Volts (Вторичное напряжение ТН генератора): Регулируется в диапазоне
1 -
480 В с шагом 1 В.
C
Bus PT Primary Volts (Первичное напряжение ТН шины): Adjustable from 1 to 99,999 Vac in 1 Vac
increments.
D
Bus PT Secondary Volts (Вторичное напряжение ТН шины): Adjustable from 1 to 480 Vac in 1 Vac
increments.
E
Gen CT Primary Amps (Первичная сила тока ТТ генератора): Регулируется в диапазоне 1 –
9
999 А с шагом 1 А.
F
Current Sensing Input Type (Тип входа для измерения тока): 5A или 1A.
G
Gen CT Low Line Scale Factor ((Коэффициент масштабирования пониженного напряжения в
линии ТТ генератора): Регулируется от 0.001 до 3 с шагом 0.001.
Управление реле
По умолчанию параметры для реле Start
A
, Run
B
и Prestart
C
определены как “Предопределенные”
или стандартные. Любое из этих реле может быть логически управляемым при выборе параметра
“Programmable”. Логически управляемые реле могут настраиваться посредством BESTlogicPlus.
Настройка релейного управления BESTCOMSPlus
®
(DGC-2020, System Parameters, Relay Control)
представлена на Рисунок 4-32.
