ПРИМЕЧАНИЯ
1.
Если AEM-2020 является оконечным устройством на шине J1939, то
параллельно выводам P1-LO (CANL) and P1-HI (CANH) должен быть
подключен резистор 120 Ом, 0,5 Вт.
2.
Если AEM-2020 не является частью шины J1939, ответвление от AEM-2020
к шине не должно превышать 914 мм в длину.
3.
Максимальная длина шины, без ответвлений, не должна превышать 40 м.
Экран шины J1939 должен быть заземлен только в одной точке. Если точка
заземления не принципиальна, не заземляйте экран к AEM-2020.

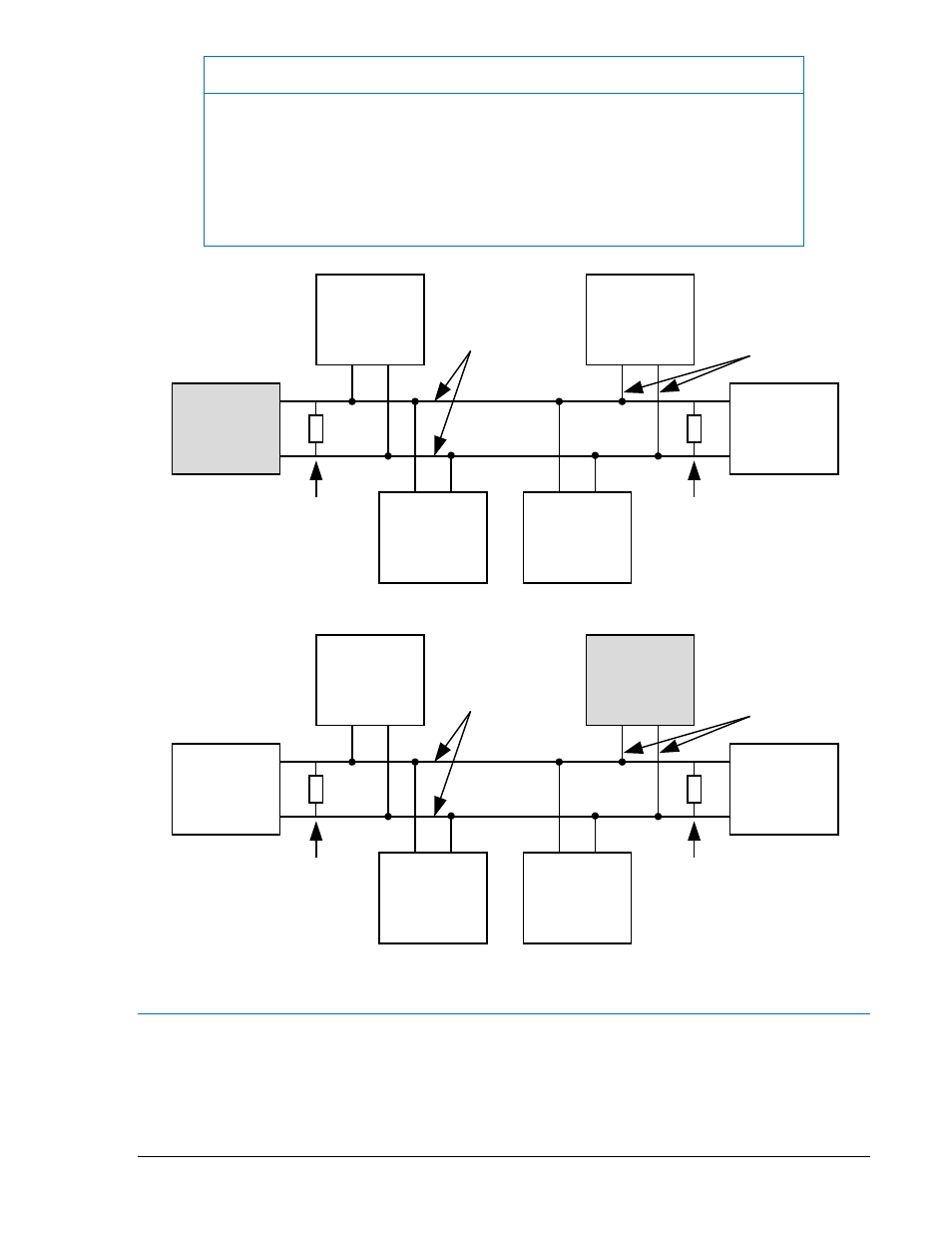

Рисунок 11-7. Интерфейс CANbus с AEM-2020 в качестве оконечного устройства на шине
Рисунок 11-8. Интерфейс CANbus с DGC -2020 в качестве оконечного устройства на шине
Техобслуживание
Периодическое обслуживание включает в себя проверку соединений AEM-2020 на чистоту
и надежность. AEM-2020 собран с применением поверхностного монтажа, таким образом
Basler
Electric рекомендует производить ремонтные работы только персоналом Basler Electric.
DGC-2020
AEM-2020
Other
Devices
P0053-62
Engine
120 ohm
Termination
CAN-H
CAN-L
LSM-2020
(Optional)
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub
AEM-2020
DGC-2020
Other
Devices
P0053-63
Engine
120 ohm
Termination
CAN-H
CAN-L
LSM-2020
(Optional)
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub
9400273990 Bep. X19400273990 Bep. X1DGC-2020 AEM-
2020 (Аналоговый модуль расширения)11-9
