Инструкция по эксплуатации Basler Electric DGC-2020
Страница 279

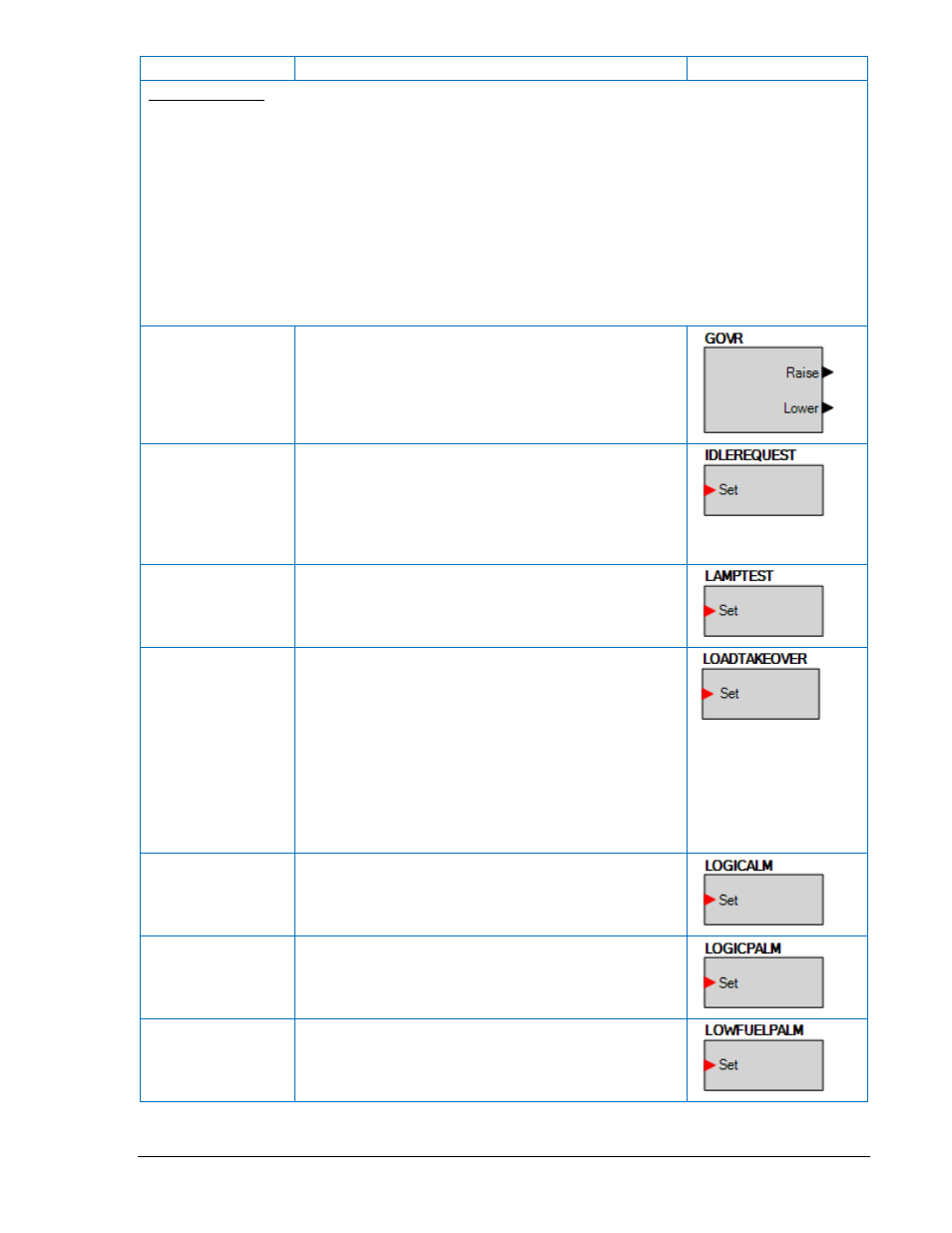

Название
Описание
Символ
GENBRK Выходы
Выходы могут быть назначены на управление DGC-2020 генераторным выключателем.
Open:
Этот выход выдает импульс на отключение выключателя. Выходной сигнал будет в виде импульса,
если параметр Breaker Output Contact Type (тип контакта управления выключателем) равен Pulse (импульс)
на экране Breaker Hardware в Breaker Management в навигаторе настроек, длительностью Open Pulse Time.
Выходной сигнал также может быть длительным, при выборе параметра Generator Breaker Hardware
Contact Type равным continuous. Следует отметить, что длительность импульса должна быть достаточной
для надежного отключения выключателя.
Close:
Этот выход обеспечивает выходной импульс для включения генераторного выключателя DGC-2020.
Выходной сигнал будет в виде импульса, если параметр Breaker Output Contact Type (тип контакта
управления выключателем) равен Pulse (импульс) на экране Breaker Hardware в Breaker Management в
навигаторе настроек, длительностью Open Pulse Time. Выходной сигнал также может быть длительным,
при выборе параметра Generator Breaker Hardware Contact Type равным continuous. Следует отметить, что
длительность импульса должна быть достаточной для надежного включения выключателя.
GOVR
Может быть присоединен к входам других логических
блоков. Когда скорость должна быть повышена, выход
Raise перейдет в состояние TRUE. При снижении
скорости, выход Lower перейдет в состояние TRUE.
IDLEREQUEST
Когда этот элемент в состоянии true, DGC-2020 будет
посылать запрос хх к ECU двигателя на J1939, который
оборудован для приема таких запросов. В данное время,
только Volvo и Cummins оснащены такой возможностью.
Если двигатель не приспособлен для отклика на данный
запрос или, если двигатель не перечислен в типах
J1939, то данная настройка не важна.
LAMP TEST
Проверка ламп будет выполняться, если этот элемент в
состоянии TRUE. Проверка ламп, будет выполняться
путем нажатия кнопки Lamp Test на передней панели
DGC-2020.
LOADTAKEOVER
Когда этот логический элемент имеет значение
«истина», генератор запускается принудительно,
обеспечивает электропитание нагрузки и отключение от
электросети в рамках или закрытого, или открытого
переходного процесса.
Логический элемент Parallel to Mains (Параллельно с
сетью) должен иметь значение «истина» в течение всего
времени, когда генератор работает параллельно с
электросетью. При неправильной настройке логического
элемента «истина» переключения на электропитание от
сети и отключения от сетевого электропитания будут
выполняться неправильно.
LOGICALM
Когда состояние этого входа равно TRUE, DGC-2020
переходит в состояние аварийной сигнализации.
LOGICPALM
Когда состояние этого входа равно TRUE, DGC-2020
переходит
в
состояние
предупредительной
сигнализации.
LOWFUELPALM
Когда элемент в истине. Возникает предупредительная
сигнализация о низком уровне топлива, и загорается
светодиод Low Fuel Level на RDP-110.
9400273990 Bep. X1
Программируемая логика DGC-2020 BESTlogic™Plus
5-25
