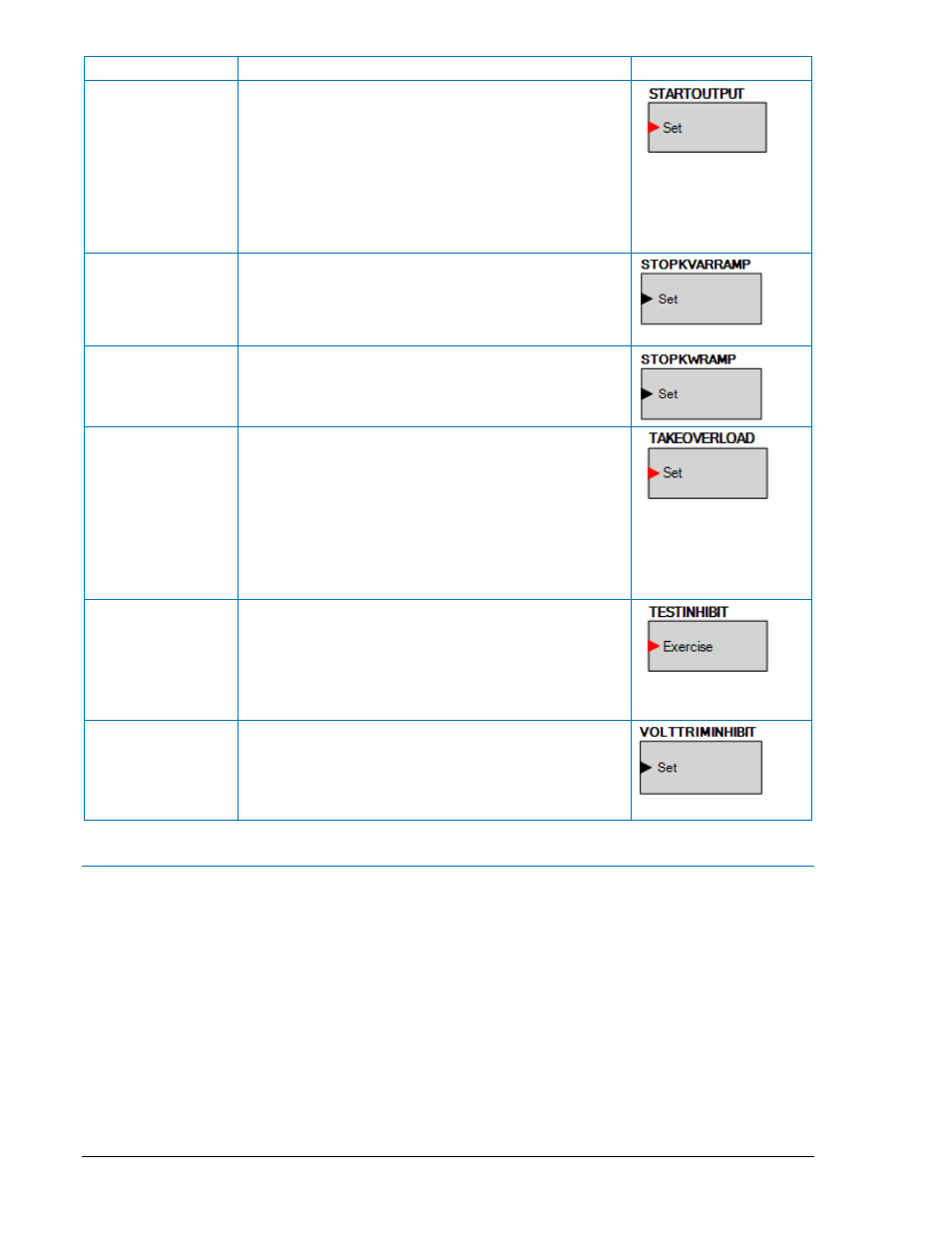

Название

Описание

Символ

STARTOUTPUT

Этот элемент используется для управления реле

предпуска из логики, когда параметр Start Output Relay

configuration (конфигурация выходного реле) установлен

в “Programmable”. При такой установке, реле не

включится пока не будет выдана логическая команда на

запуск. Если параметр установлен в “Predefined”,

управление реле будет осуществляться в соответствии

с заложенным в DGC-2020 функционалом. Когда

выбрано значение “Predefined” реле не будет

реагировать на состояние этого элемента.

STOPKVARRAMP

Логический элемент Stop kvar Ramp (Прекратить

усиление реактивной мощности), когда установлен на

true (истина), позволяет генератору прекратить

увеличение реактивной мощности и поддерживать

выходную мощность постоянной.

STOPKWRAMP

Логический элемент Stop kW Ramp (Прекратить

усиление мощности), когда установлен на true (истина),

позволяет генератору прекратить увеличение мощности

и поддерживать выходную мощность постоянной.

TAKEOVERLOAD

Когда этот логический элемент в состоянии TRUE,

генератор начинает пуск, набирает нагрузку, и

отключается от системы при переходе в замкнутое или

разомкнутое состояние.
Логический элемент параллельной работы с сетью

Parallel to Mains должен быть в состоянии true всегда,

когда генератор находится в параллели с сетью.

Переход в параллель и из параллели не будет работать

правильно, если логический элемент Parallel to Mains не

настроен правильно.

TESTINHIBIT

Когда этот элемент в состоянии TRUE,таймер

расписания не сможет запустить генератор. Если

логическая функция TESTINHIBIT в состоянии FALSE во

время исполнения расписания, или при переходе из

TRUE в FALSE в любое время исполнения расписания,
DGC-

2020 запустит генератор на время, определенное

расписанием.

VOLTAGETRIM
INHIBIT

Когда этот элемент установлен в состояние «истина», он

блокирует

работу

PID-контроллера

регулировки

напряжения

DGC

-

2020.

Например,

регулировка

напряжения не требуется в системах с несколькими

генераторами во время пусковой синхронизации, пока

состояние генераторов не станет стабильным.

Логические схемы

Логическая схема это группа логических переменных записанных в виде выражения и

определяющих функционирование DGC-2020. Каждой логической схеме присваивается

уникальное название. Это дает возможность в любой момент выбрать необходимую логическую

схему или убедиться в том, что выбранная схема сейчас в работе. Одна логическая схема

сконфигурирована для типичных применений и является схемой по умолчанию. Только одна

логическая схема может быть активной в данный момент времени. В большинстве случаев

применения, заранее запрограммированные логические схемы исключают необходимость

создавать новую схему с нуля. Заранее запрограммированные логические схемы могут иметь

большее число входов или выходов, чем требуется для конкретного частного случая. Это связано

с тем, что заранее запрограммированные схемы разрабатываются для широкого круга приложений

без специальных требований. Выходы не используемых в конкретном случае логических блоков

могут быть оставлены неподключенными или эти логические блоки могут быть настроены так, что

не будут функционировать.
При программировании собственной логической схемы затраты времени могут быть снижены за

счет применения логической схемы по умолчанию.
5-30
