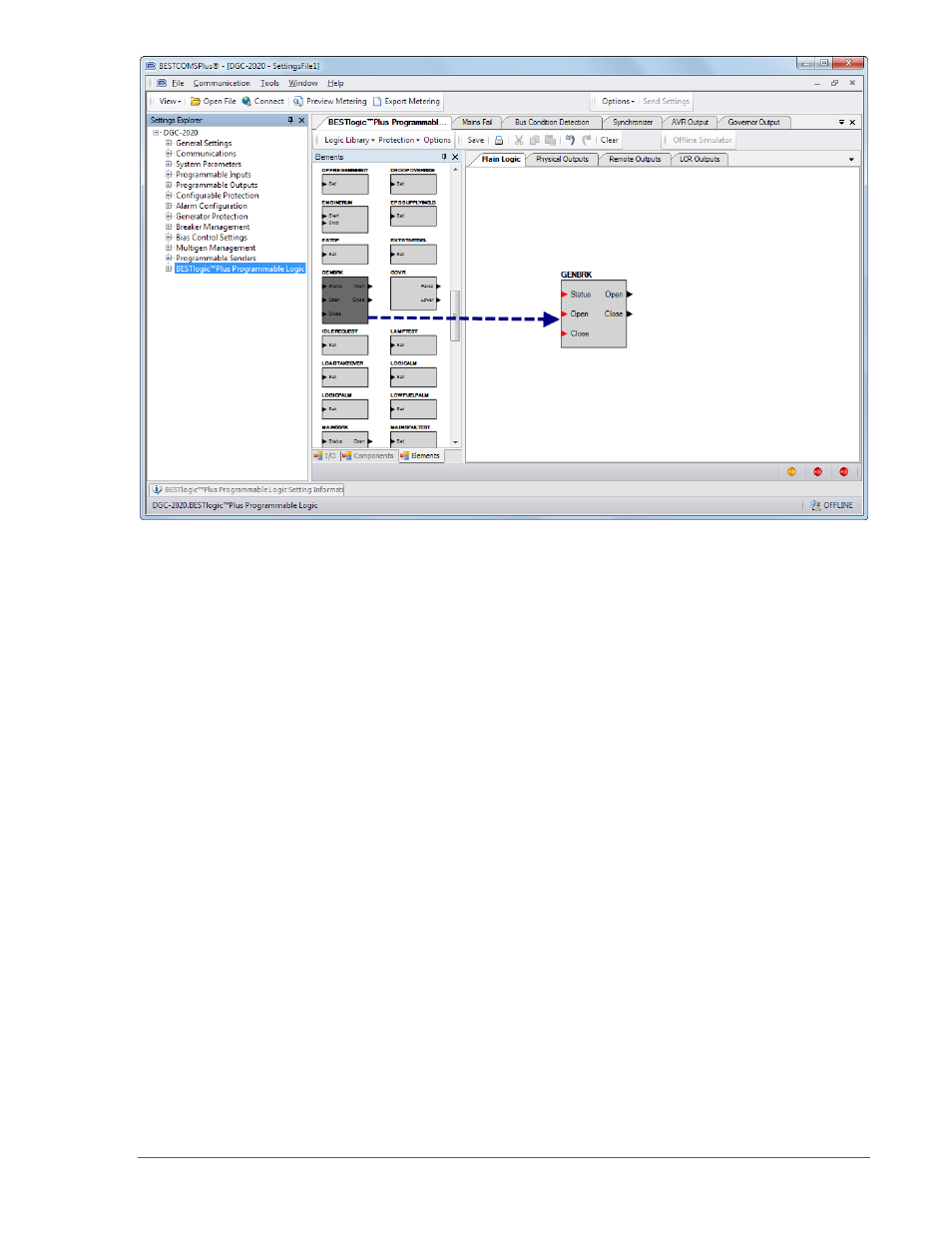

Рисунок 7-50. Проводник настроек, Программируемая логика BESTlogicPlus (Шаг 12)
13.
Далее, нажмите вкладку I/O, перетяните входы, назначенные в 3-м шаге, на главную логическую
схему, и подключите их к соответствующему входу или выходу блока генераторного выключателя
Generator Breaker. Помните, что входы “Open Gen Breaker” и “Close Gen Breaker” являются входами
блока генераторного выключателя, и используются для управления выключателем через
дискретные входы. Выходы “Gen 52 Open” и “Gen 52 Close” являются выходами из DGC-2020
в электрическую схему выключателя. DGC-2020 размыкает или замыкает генераторный
выключатель с помощью этих сигналов. См. рисунок 7-51.
9400273990 Bep. X1
DGC-
2020 Установка
7-47
