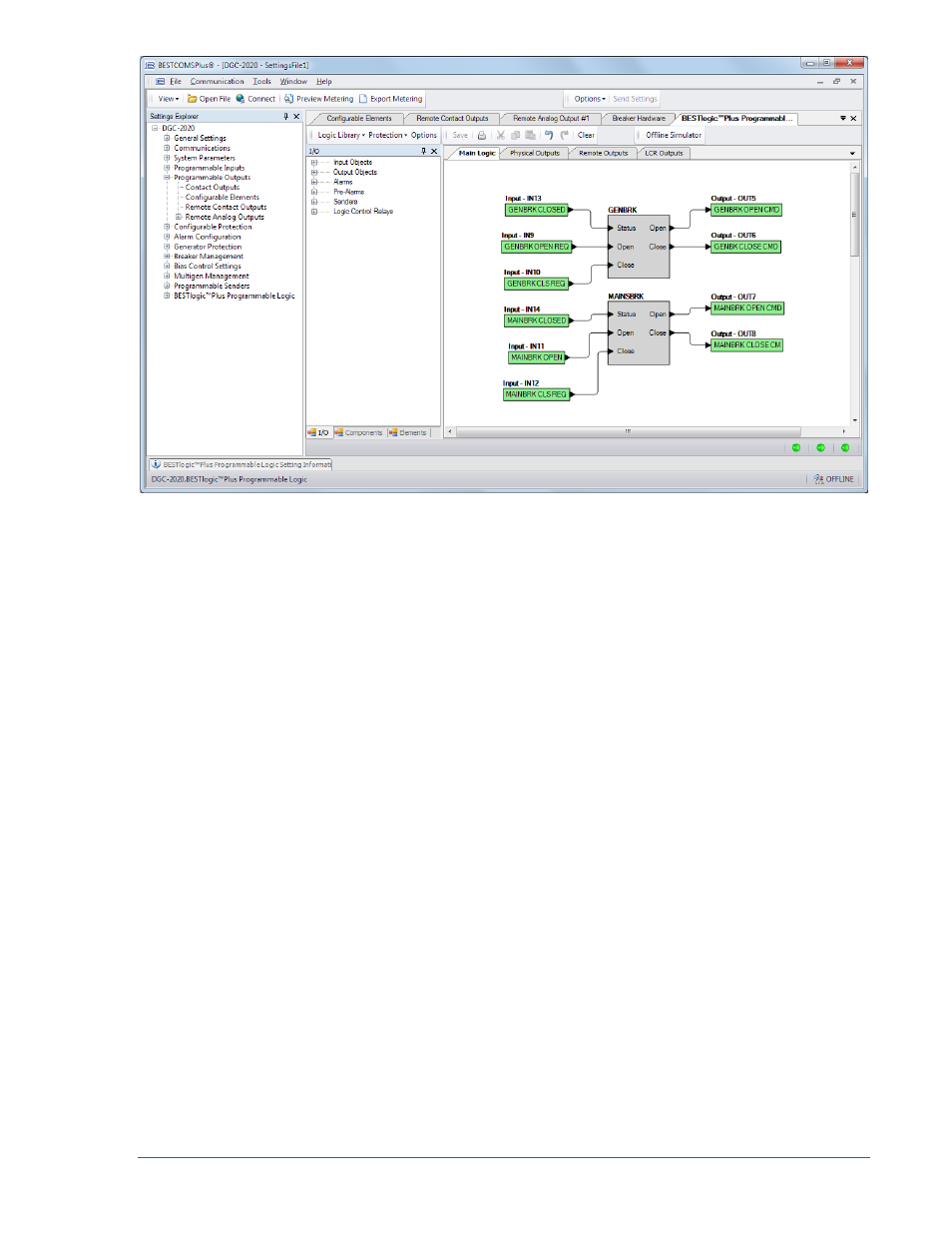

Рисунок 7-37. Установки проводника, настройка логики BESTlogicPlus
а. Генераторный выключатель
i.
Перетащите элемент Gen Breaker в логическую схему.
ii.
Подключите элемент выключателя к замыкающему и размыкающему выходу, который
управляет выключателем.
iii.
Подключите физический вход или удаленный вход к блок-контакту выключателя (замкнут
при замкнутом выключателе, разомкнут при разомкнутом выключателе) и назначьте на
вход логического элемента выключателя Status (Состояние). Это единственный способ
индикации состояния выключателя на DGC-2020.
iv.
Если необходимо иметь физические выходы для управления замыканием и размыканием
выключателя, подключите физические входы размыкания и замыкания к элементу
выключателя. Эти входы являются импульсными, и при одновременной их подаче
состояние выключателя не будет изменяться. Если нет необходимости иметь входы
команд управления выключателя, подключите вход “Logic 0” к входам замыкания
и размыкания блока выключателя.
б. Выключатель системы (если сконфигурирован):
i.
Перетащите элемент Mains Breaker в логическую схему.
ii.
Подключите элемент выключателя к замыкающему и размыкающему выходу, который
управляет выключателем.
iii.
Подключите физический вход или удаленный вход к блок-контакту выключателя (замкнут
при замкнутом выключателе, разомкнут при разомкнутом выключателе) и назначьте на
вход логического элемента выключателя Status (Состояние). Это единственный способ
индикации состояния выключателя на DGC-2020.
iv.
Если необходимо иметь физические выходы для управления замыканием и размыканием
выключателя, подключите физические входы размыкания и замыкания к элементу
выключателя. Помните, что эти входы являются импульсными, и при одновременной их
подаче состояние выключателя не будет изменяться. Если нет необходимости иметь
входы команд управления выключателя, подключите вход “Logic 0” к входам замыкания и
размыкания блока выключателя.
в. Нажмите кнопку Save для сохранения логики.
