частота. Например, если машина, которая конфигурируется от 50 до 60 Гц. Коэффициент
масштабирования используется, когда DGC-2020 измеряет замыкание контакта на контактном
входе, запрограммированном для альтернативной частоты. Когда включено Alternate Frequency
Override, значение коэффициента масштабирования служит, как множитель для уставки.
Например, если контактный вход коэффициента масштабирования получает DGC-2020, и
коэффициент масштабирования установлен в 2.000, уставка будет удвоена (2.000 × PU).
Относительные единицы
Параметры относящиеся к номиналам машины могут быть заданы в абсолютных значениях в
герцах и в относительных значениях. Относительные параметры применимы к уставке (Pickup K
)
(81O/81U) и блокировке (Volts L ) (81U). Когда редактируются абсолютные значения,
BESTCOMSPlus
® автоматически пересчитывает их в относительные и номинальные параметры на
экране Системные параметры (System Parameters), Номинальные данные (Rated Data). Когда
редактируются относительные значения, BESTCOMSPlus автоматически пересчитывает их в
абсолютные и номинальные параметры.
Когда все относительные значения определены, и происходит изменение номинальных
параметров, BESTCOMSPlus автоматически пересчитывает все абсолютные значения основанные
на номинальных параметрах.
Следующие параметры выраженные в герцах, и номинальные параметры сопаставленные с ними
это номинальная частота (на экране Системные параметры, Номинальные данные).
• Пуск защиты минимальной частоты 81
• Пуск защиты максимальной частоты 81
Следующие параметры выраженные в вольтах, и номинальные параметры сопаставленные с ними
это номинальное вторичное напряжение (на экране Системные параметры, Номинальные
данные).
• Блокировка по напряжению 81U
Параметры защит по частоте BESTCOMSPlus (DGC-2020, Generator Protection, Frequency)
показаны на Рисунок 4-54.

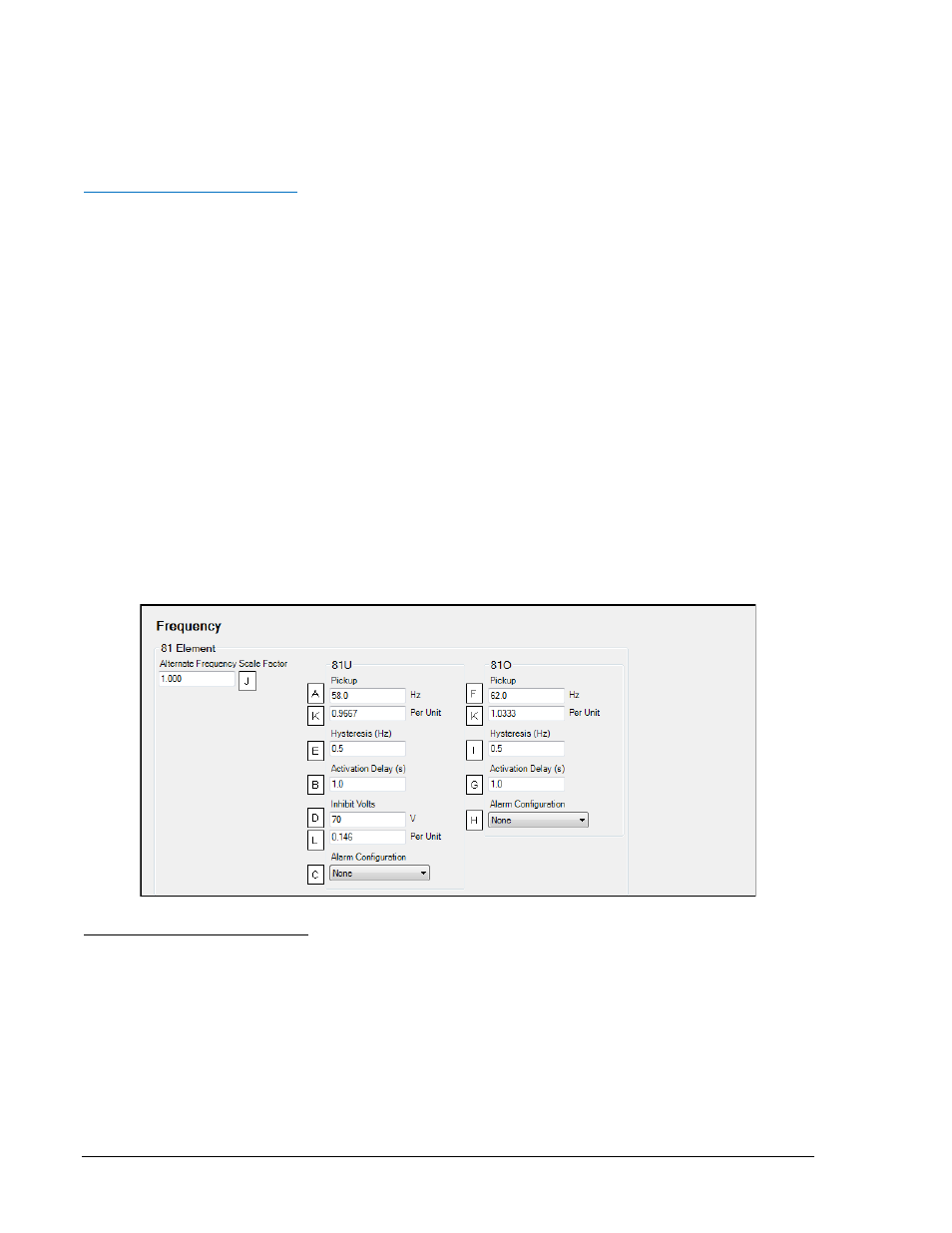

Рисунок 4-54. Параметры защиты по частоте
A Underfrequency Pickup (Срабатывание при пониженной частоте): Регулируется в диапазоне 45
-
66 Гц с шагом 0,1 Гц для систем 50/60 Гц (номер исполнения x1xxxxxxx). Регулируется в
диапазоне 360 - 440 Гц с шагом 0,1 Гц для систем 400 Гц (номер исполнения x2xxxxxxx).
B Underfrequency Activation Delay (Выдержка активации при пониженной частоте): Регулируется
в диапазоне 0 - 30 с с шагом 0,1 с.
C Underfrequency Alarm Configuration (Конфигурация сигналов тревоги при пониженной частоте):
None (нет), Alarm (аварийная), Pre-Alarm (предупредительная) или Status Only (только статус).
D
Underfreque
ncy Inhibit Volts (Напряжение блокировки при пониженной частоте): Регулируется в
диапазоне 70 - 576 В с шагом 1 В.
E Hysteresis (Гистерезис): Регулируется в диапазоне 0,1 - 40 Гц с шагом 0,1 Гц.
