того, как процесс пуска будет завершен. При включенном параметре сигнализации выхода за
пределы
E
пользователь будет оповещен об обрыве или повреждении датчика.
Каждый вход термодатчика может быть индивидуально сконфигурирован на аварийную или
предупредительную сигнализацию или только на статус
F
при снижении входного сигнала ниже
заданного порога
G
. Настраиваемая выдержка времени
H
задерживает сигнализацию после
пересечения входной величиной заданного порога.
Удаленные входы термодатчиков используются в программируемой логике BESTlogicPlus путем
выбора их из группы входов/выходов в BESTlogicPlus. За дополнительной информацией см.
раздел 5, Программируемая логика BESTlogicPlus.
Удаленные входы термодатчиков отключены, если выбрано значение “None” для параметра Alarm
Configuration. Состояние удаленных входов термодатчиков доступно в программируемой логике
BESTlogicPlus
когда выбрано значение “Status Only”.
Параметры удаленных входов термодатчиков BESTCOMSPlus
®
(DGC-2020, Programmable Inputs,
Remote RTD Inputs) показаны на Рисунок 4-39. Показан вход #1.

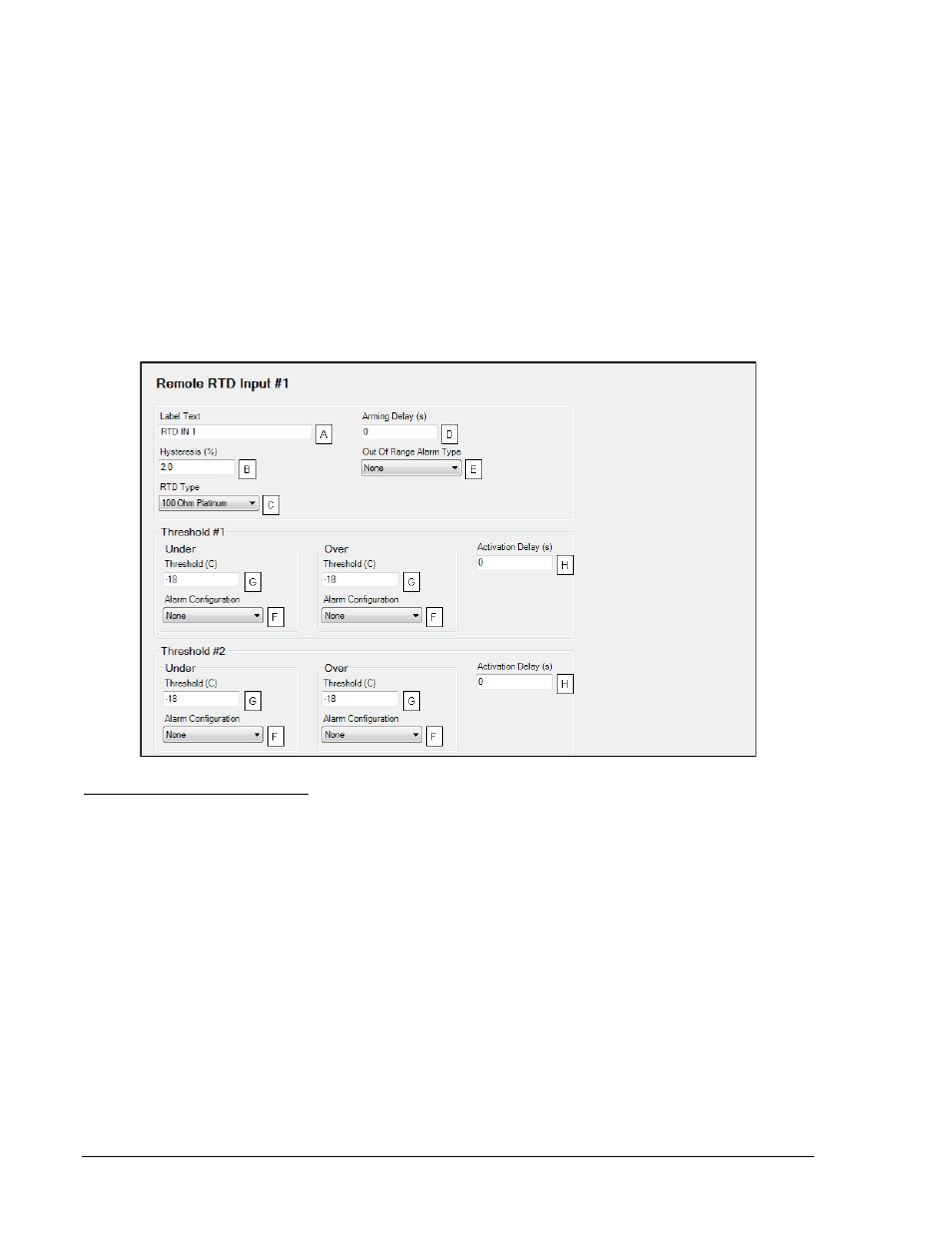

Рисунок 4-39. Параметры входов термодатчиков
A
Label Text (Текст метки): Строка максимум 16 символов.
B
Hysteresis (Гистерезис): Регулируется в диапазоне 0 - 100 % с шагом 0,1%.
C
RTD Type (Тип РДТ): Платиновый датчик 100 Ом или медный 10 Ом.
D
Arming Delay (Выдержка срабатывания): Регулируется в диапазоне 0 - 300 с с шагом 1с.
E
Out of Ran
ge Alarm Type (Тип сигналов тревоги вне диапазона): None (нет), Alarm (аварийная),
Pre-
Alarm (предупредительная) или Status Only (только статус).
F
Alarm Configuration (Конфигурация сигналов тревоги): None (нет), Alarm (аварийная), Pre-Alarm
(предупредительная) или Status Only (только статус).
G
Threshold (Порог): Регулируется в диапазоне –58 … +482°F с шагом 1°F или –50 … +250°C с
шагом 1°C.
H
Activation Delay (Выдержка активации): Регулируется в диапазоне 0 - 300 с с шагом 1с.
Удаленные входы термопар
Опциональный AEM-2020 (аналоговый модуль расширения) обеспечивает два входа термопары.
Каждому входу может быть присвоено значимое имя
A
.
Выберите величину гистерезиса
B
. Входы термопар опрашиваются постоянно и состояние
отображается на соответствующих экранах измерения. Настраиваемая пользователем выдержка
времени
C
позволяет сконфигурировать мониторинг входов по порогам величины двумя путями. (1)
Если выдержка установлена в ноль, мониторинг осуществляется все время, в независимости от
4-50
